255 Fireakset CAM dreieskive
  • 255 Fireakset CAM dreieskive255 Fireakset CAM dreieskive

255 Fireakset CAM dreieskive

Kjøp Discount Factory 255 fireakset CAM platespiller laget i Kina. YueLi er 255 fireakset CAM platespiller produsent og leverandør i Kina.

Send forespørsel

produktbeskrivelse

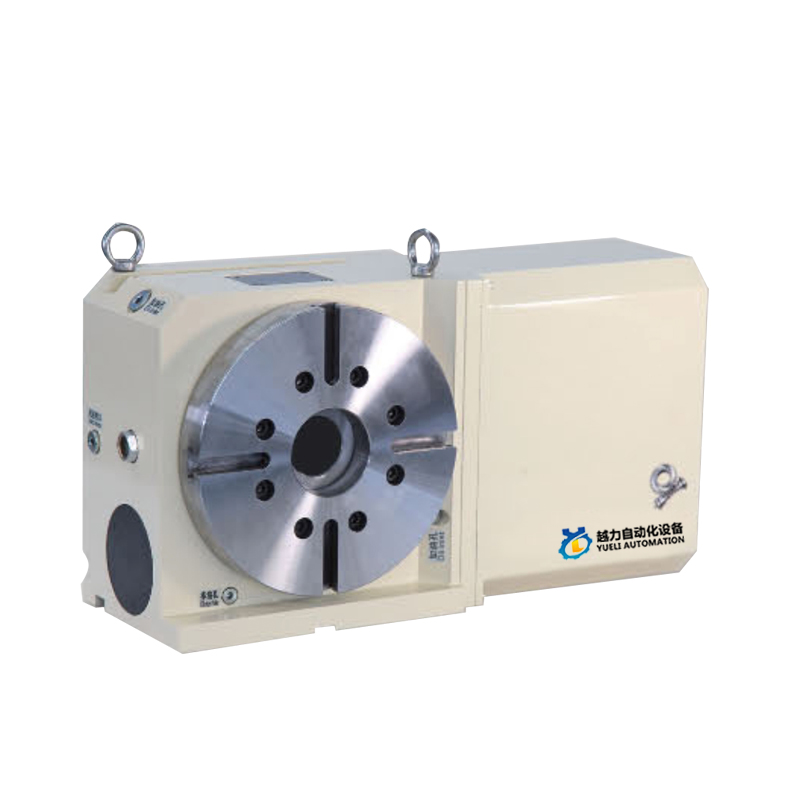

Yueli255 fireakset CAM-platespiller

CAM-type null tilbakeslag CNC-rotasjon

Kjøp rabatt 255 Fireakset CAM Platespiller gratis prøve laget i Kina. YueLi er 255 fireakset CAM platespiller produsent og leverandør i Kina.


Cam-roller transmisjonsstruktur er tatt i bruk inne i produktet.

CAM aksel nål rullelager prekompresjon ingen gap rullende drivverk.

Ingen glidende friksjon, opprettholder kontinuerlig ingen spalteegenskaper.

Høy nøyaktighet ved repetisjon av forover og bakover bevegelser.

Høy stivhet, høy effektivitet.

Gir ikke dårlig nøyaktighet på grunn av temperaturøkning.

Ikke behov for regelmessig kalibrering og justering.



Arbeidsprinsipp og egenskaper for cam-type CNC dreieskive

Prinsippet for forhåndsbelastning



Sammenlignet med den tradisjonelle NC-dreieskiven med snekkegir, har den ristede CAM-typen NC-dreieskive høyere presisjon

Driftsegenskaper med grad, høy hastighet, null ryggklaring og tung belastning. Inngang aksiale cams

Nålrullelageret på den utgående akselrevolveren til den konstante hastighetsdrivende buede overflaten er forkomprimert rullekontakttransmisjon,

For å oppnå null tilbakeslag og høyere hastighet drift, på grunn av den rullende girkassen nesten null

Friksjonsbevegelse, slik at mekanismen kan opprettholde ingen tilbakeslagsoverføring, høy presisjonsposisjonering og ikke behov

Regelmessig kalibrering og justering bør utføres. Gitter CAM type CNC platespiller, Han ut av akselen bruk

Det store lageret er anordnet på den runde ytterveggen av akselen, og de to endene av CAM-inngangsakselen er satt med doble lagre.

Det forbedrer også stabiliteten og lastekapasiteten til dreieskiven, og kan bedre takle behandlingen Høy hastighet og tung skjærekraft, forbedre maskineringsnøyaktigheten, effektiviteten og redusere kostnadene.



Sammenligning av mekanismekarakteristikker til CAM type null tilbakeslag NC dreieskive



Nei.

Punkt

Rulle  CAM  tørketrommel  1M

Type snekkegir

1

Drive type

Ccw

Utgangsvinkel



- CCWa Outout The 360

2

Kjørestatus

Rullende kontakt

Skyv kontakt

3

Materiale: Hardhet på kontakten

Kamaksel: Herdende stål; HRC60

Snekkeaksel: Herdende stål; HRC60

Kam følgere; Lagerstål; HRC60

orm utstyr; Fosfor bronse; HB90

4

Forhåndslast

○ JA

X N0

5

Overføringseffektivitet

〇Høyere

△Senk

Posisjoneringstid 90° (eksempel)


Vare N0.

Konkurrent


Løsne spindelklemmen

Akselerasjon

Lineær roterende bevegelse

Linearroterende bevegelse

Bremse ned

Bremse ned

Maskineringsfrigjøring

Maskineringsfrigjøring

Klem spindelen

Klem spindelen

Syklus tid

Syklus tid


Hastighetskapasitet
Stivhet



Varighet
3 Rullelager


Yueli255  Referansedata



KODE NR

ENHET

Yueli255

Borddiameter

φmm

255

Senterhøyde

mm

210

Spindelhull

φmm

75

T sporbredde

mm

14

Styrenøkkelbredde

mm

18

Servo motor

FANUC

b12

MITSUBISH

HF104

Min økning



0,001°

Utveksling



1:60

Maks. rotasjonshastighet (3000 rpm)

rpm

60

Utgangshastighet dreiemoment

kg/m

50

Hydraulisk ressurs pneumatisk/hydraulisk

kg/m²

20

Utgangsmoment ved brems

kg/m

50

Indekseringsnøyaktighet

sek

20

Repeterbarhet

sek

4

Produktkvalitet

kg

110

Tillatt

worweight

vertikal

kg

135

horisontal

kg

275

vertikal bakstokk

kg

275

Tillatt belastning



kgf-m

1700

F*L

kgf-m

190


F*L

kgf-m

150


Yueli255 Dimensjoner på platespilleren
