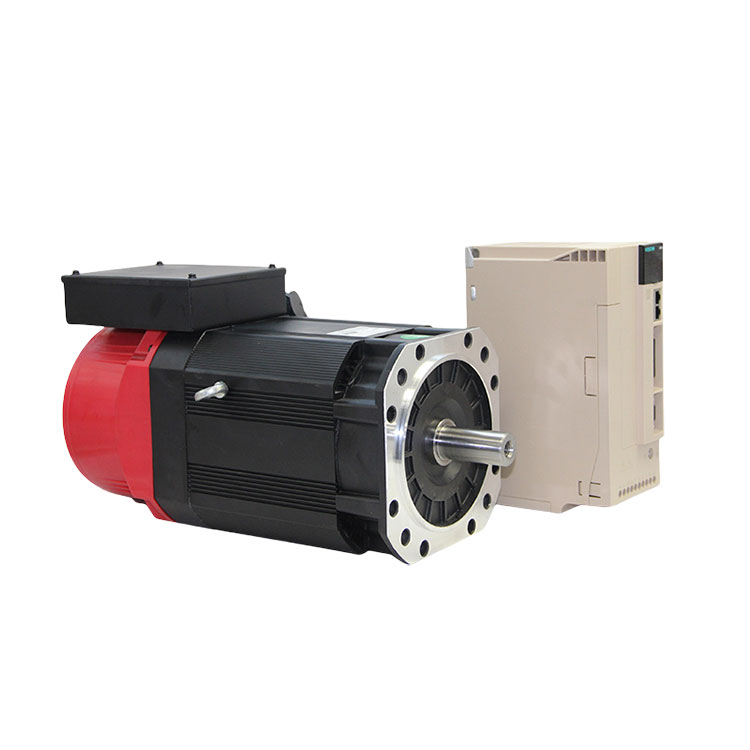

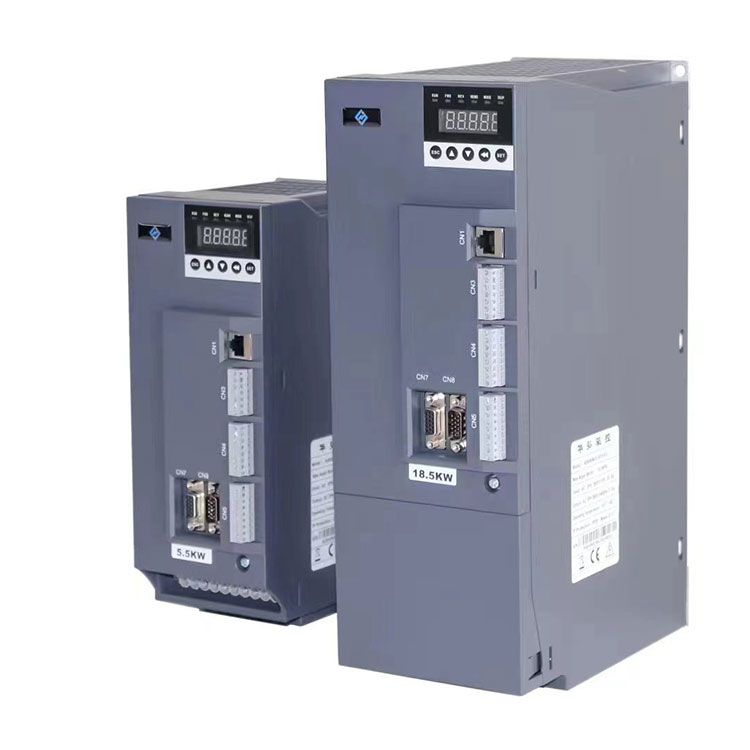

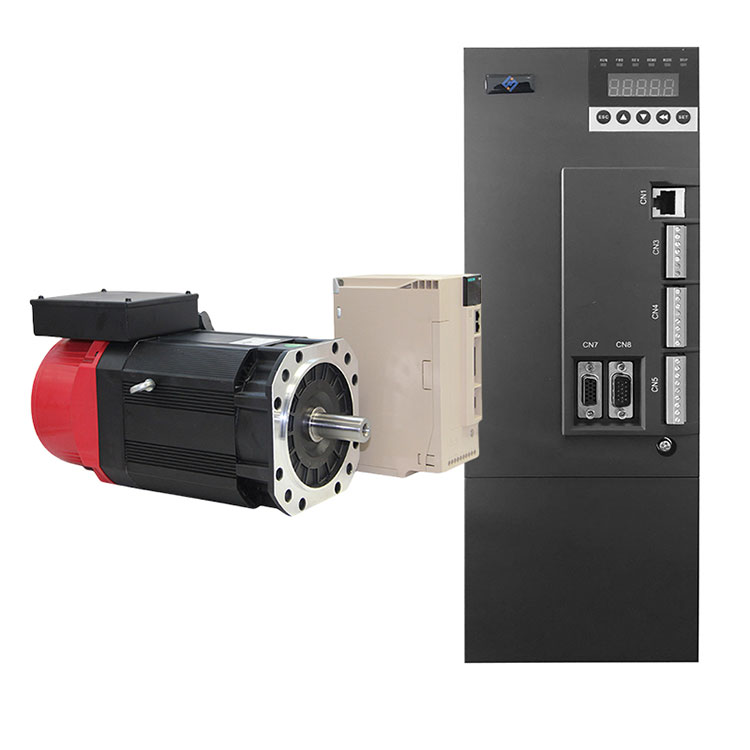

AS650 Series AC Servo Drive

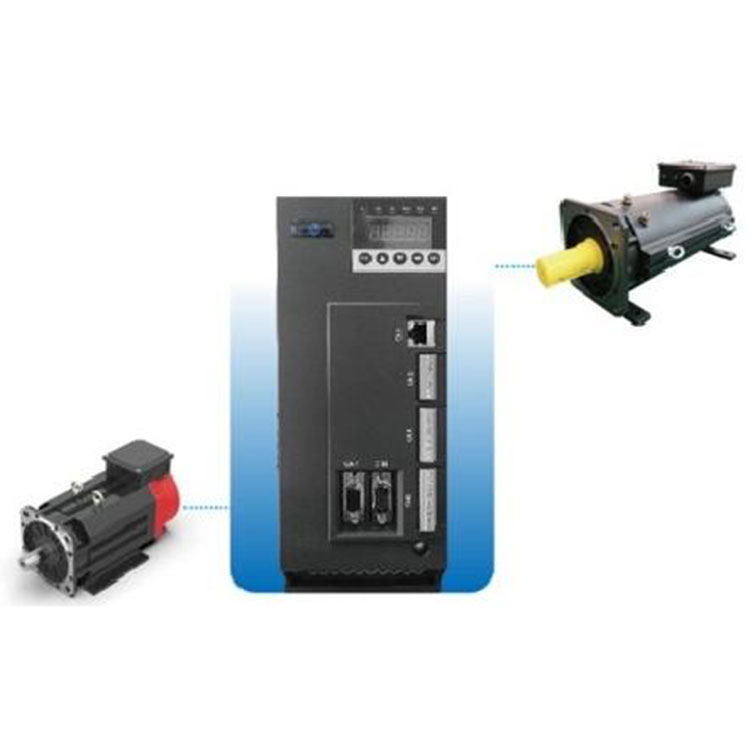

AS650-seriens AC-servodrev realiserer full servokontroll med lukket sløyfe av AC-induksjonsmotorer og synkronmotorer med permanent magnet, og integrerer hastighetskontroll, posisjonskontroll og dreiemomentkontroll.
Send forespørsel
produktbeskrivelse
AS650
AS650-seriens AC-servodrev realiserer full servokontroll med lukket sløyfe av AC-induksjonsmotorer og synkronmotorer med permanent magnet, og integrerer hastighetskontroll, posisjonskontroll og dreiemomentkontroll.
AS650-serien AC servodrive har rike grensesnitt, enkel betjening, og standardapplikasjoner kan feilsøkes gratis, noe som gir stor bekvemmelighet for mekaniske designingeniører i valg, design og feilsøking. Praktiske grensesnitt med CNC-systemer og PLS-systemer fra store innenlandske og utenlandske merker gjør din mekaniske design mer fleksibel og demonstrerer ditt konkurransefortrinn fullt ut.
Som en servodrivenhet med høy effekt er AS650-seriens AC-servodrivenhet spesielt kostnadseffektiv i servodriftsapplikasjoner med høy effekt som spindelkontroll av CNC-maskinverktøy, smiutstyr, utskriftsutstyr, hydrauliske servosystemer og trådtrekkutstyr .

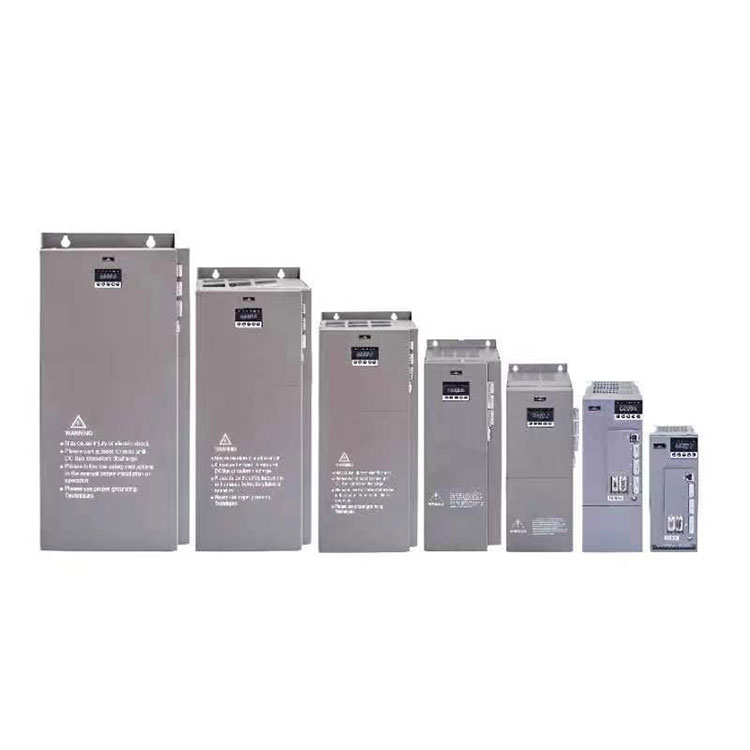

Servodriftsdimensjoner
|
effekt (KW) |
A(mm |
B(mm) |
H(mm) |
B(mm) |
D(mm) |
Monteringshull diameter (mm) |
Bemerke |
|
Installasjonsdimensjoner |
Dimensjoner |
||||||
|
4,0-7,5 |
90 |
251 |
262 |
100 |
155.8 |
|
|
|
11-18.5 |
108/90 |
341 |
353 |
120 |
207 |
7 |
— |
|
22 |
110 |
386 |
398 |
147 |
263 |
7 |
— |
|
30-37 |
130 |
445 |
456 |
172 |
259 |
7 |
|
|
45-75 |
177 |
544 |
560 |
240.5 |
330 |
7/6 |
— |
|
90-110 |
195 |
615 |
638 |
270.5 |
370 |
10 |
|
|
132-160 |
220 |
715.5 |
738 |
349 |
413 |
10 |
|
Tabell for valg av stasjon
|
serie |
modell |
Inngangseffekt |
batterikapasitet (kVA) |
Inngangsstrøm (A) |
Utgangsstrøm (A) |
Adaptiv motor (kW) |
Bremseenhet |
Tilpasningsavstand (Q/kW) |
Bremsemotstand Antall |
|
|
AS650 |
2R2T3 |
3PH 380V 50/60HZ Spenningsområde 304~456V Spenningsubalanserate mindre enn 3 % Frekvensubalanserate mindre enn 3 % |
4.8 |
|
6 |
2.2 |
innebygd |
75/0,8 |
|
|
|
004T34 |
6 |
10.7 |
9 |
4 |
50/1,0 |
|
||||
|
5R5T3* |
8.6 |
15.5 |
13 |
5.5 |
50/1,5 |
|
||||
|
7R5T3* |
11.2 |
20.5 |
17 |
7.5 |
40/2 |
|
||||
|
011T3* |
17 |
26 |
25 |
11 |
32/2 |
|
||||
|
015T34 |
21 |
35 |
32 |
15 |
20/2,5 |
|
||||
|
018T3* |
24 |
38.5 |
37 |
18.5 |
32/2 |
|
||||
|
022T3' |
30 |
46.5 |
45 |
22 |
32/2 |
2 |
||||
|
030T3* |
40 |
62 |
60 |
30 |
20/2,5 |
|
||||
|
037T3* |
50 |
76 |
75 |
37 |
20/2,5 |
2 |
||||
|
045T3* |
60 |
92 |
90 |
45 |
16/2,5 |
|
||||
|
055T3* |
72 |
113 |
110 |
55 |
16/2,5 |
|
||||
|
075T3' |
100 |
157 |
150 |
75 |
16/2,5 |
|
||||
|
093T3* |
116 |
180 |
170 |
93 |
16/2,5 |
|
||||
|
110T3* |
160 |
214 |
210 |
110 |
16/2,5 |
|
||||
|
132T3* |
192 |
256 |
253 |
132 |
16/2,5 |
|
||||
|
160T3* |
231 |
307 |
304 |
160 |
ingen |
|
|
|||
|
*Merk: I tillegg til E inkluderer modellsuffiksene R og C. For kraft på 185kw og over, vennligst kontakt produsenten |
||||||||||
Trådvalgstabell
|
Materialnavn |
Spesifikasjoner |
Bemerke |
|
AS650-serien servo 3m enkelkoder tilbakemeldingskabel |
CB650ME-A-3000-T/CB650ME-B-3000-T (med flyplugg) |
Enkeltkoder stasjon standard |
|
AS650-serien servo 3m systemkommando-tilbakemeldingskabel |
CB650MS-A-3000-T/CB650MS-B-3000-T (kun for Syntec-system) |
|
|
AS650-serien servo 3m dual encoder tilbakemeldingskabel |
CB650MD-A-3000-T/CB650MD-B-3000-T (med flyplugg) |
Doble kodere Drivere kommer som standard |
|
AS650-serien servo 3m systemkommando-tilbakemeldingskabel |
CB650MS-A-3000-T/CB650MS-B-3000-T (kun for Syntec-system) |
|
|
*Merk: Verdien i spesifikasjonsmodellen angir lengden, for eksempel "CB650MD-A-3000-T", som betyr at kabellengden er 3 meter. Kabler i andre lengder er valgfrie. Hvis det kreves 5 meter, er modellnummeret "CB650MD-A-5000-T", og andre lengder er like. De vanlige lengdene er 5 meter, 8 meter og 10 meter. |
||
Våre fordeler
Utmerket kontrollytelse:
Kan perfekt realisere VF-kontroll, åpen-sløyfe vektorkontroll og full-closed-loop servokontroll av AC-induksjonsmotorer og permanentmagnet synkronmotorer
Stabil drift med ultralav hastighet og høyt dreiemoment
God dynamisk responsytelse
Når den kjører uten belastning, når frekvensomformerstrømmen minimum, og maksimerer energisparende stasjon
Posisjonskontroll og dreiemomentkontroll har høyere presisjon
Optimalisert strømalgoritme og maskinvarekonfigurasjon gjør førerens overbelastningskapasitet sterkere
Rike grensesnittfunksjoner
7 inngang/2 utgangsbryter inngang/utgang grensesnitt, 2 relé utganger
3 analoge innganger, 1 analog utgangsgrensesnitt
2 koderinngangsgrensesnitt, 1 koderutgangsgrensesnitt
1 høyhastighets pulsinngangsgrensesnitt
1 gruppe multifunksjons differensialpulsinngangsgrensesnitt
Standard RS232 kommunikasjonsgrensesnitt
Mechatrolink-lll Ethercat høyhastighets Ethernet-bussgrensesnitt
Rike og kraftige kontrollfunksjoner
Fullt lukket sløyfe vektorstasjon kan perfekt realisere nøyaktig:
Fartskontroll
Momentkontroll
Posisjons (vinkel) kontroll
Master-slave-drift, elektronisk girfunksjon
Enkeltakse posisjonering og andre funksjoner
Ekstern trykksensor, kan brukes på hydraulisk servokontrollsystem
Utmerket kontrollytelse
Skjærkontroll med fast lengde
Krympespenningskontroll
