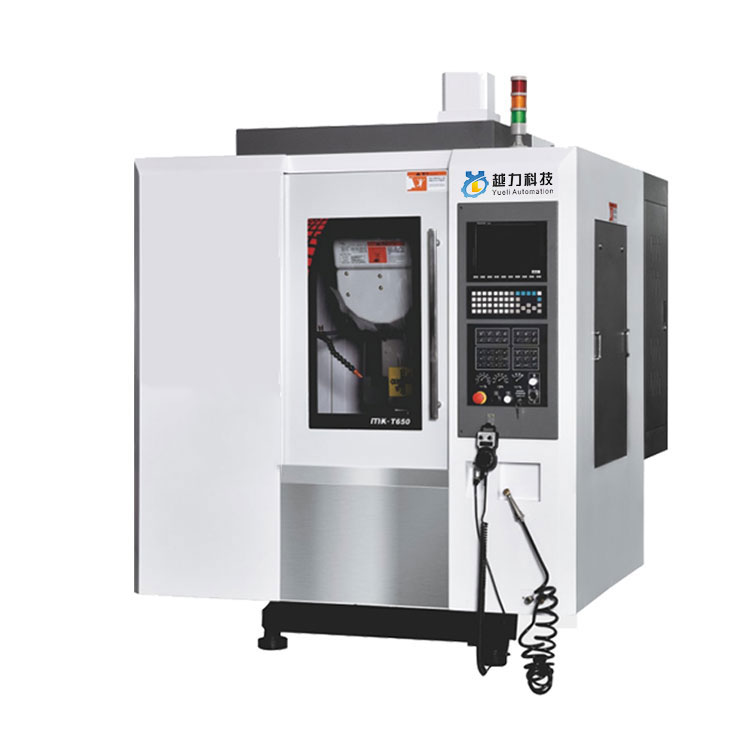

CNC bore- og tappesenter maskinverktøy
  • CNC bore- og tappesenter maskinverktøyCNC bore- og tappesenter maskinverktøy

CNC bore- og tappesenter maskinverktøy

Finn et stort utvalg av CNC-bore- og tappesentermaskiner fra Kina hos YueLi. Gi profesjonell ettersalgsservice og riktig pris, ser frem til samarbeid.

Send forespørsel

produktbeskrivelse

Femhodet utskjærings- og fresemaskin

YueLi er CNC Drilling and Tapping Center Machine Tools produsenter og leverandører i Kina som kan engros CNC Drilling and Tapping Center Machine Tools. Vi kan tilby profesjonell service og bedre pris for deg. Hvis du er interessert i CNC Drilling and Tapping Center Machine Tools-produkter, vennligst kontakt oss. Vi følger kvaliteten på være trygg på at prisen på samvittighet, dedikert service.


Funksjonsoversikt:


1. Spesialisert på behandling av små porøse deler og produkter. Den er egnet for behandling av mobiltelefondeler, kommunikasjonsutstyr, romfart, billokomotiver, instrumenter og målere, lett industri og tekstil, elektroniske apparater og maskineri, samt kobber, aluminiumelektroder og annen prosessindustri;

2. Hovedstrukturen er laget av støpejern med høy styrke, og etter stressavlastning og naturlig aldringsbehandling er nøyaktigheten til sengen holdbar og stabil, og ingen deformasjon i lang tid;

3. Bruk høypresisjon rett-koblet spindel for å realisere høyhastighets maskinering av arbeidsstykket; Bruk av oljetemperaturkjølemaskinsystem kan redusere temperaturøkningen forårsaket av høyhastighetsrotasjon av spindelen, effektivt forbedre den termiske forlengelsen av spindelen og forbedre maskineringsnøyaktigheten;

4. Bruk verktøybibliotek for klemarmer for å forbedre verktøyskiftehastigheten og nøyaktigheten til verktøymaskinen. Verktøybibliotekets kapasitet er 16 eller 21 sett; Flykroppsbasen vedtar den bakre skråstrukturen, som er lett å rengjøre avfallet inne i maskinverktøyet;

5. Den strukturelle utformingen av den høye søylen øker avstanden mellom neseenden av hovedakselen og arbeidsbordet, som er mer egnet for installasjon og påføring av de fjerde akselkomponentene og gjør behandlingsområdet bredere;

6. Sporsmøring automatisk smører, intermitterende timing kvantitativ kontroll av oljeinjeksjon, varig smøring av bevegelige deler;


Mekaniske parametere:


Mekanisk parameter

Enhet

T650

T850

T1000

T1200

Triaksial reise

mm

600 x 480 x 360

800x500x360

1000×500x450

1200x550x500

Bordstørrelse

mm

650×475

900 x 475

1100×500

1300 x 550

T-spor

mm

4-16x100

4-16x100

5-18x80

5-18x100

Maksimal bæreevne på bordet

KG

800

1000

1200

1200

Avstand fra spindelens endeflate til arbeidsflaten

mm

90-640

150-510

150-600

150-650

Avstand fra spindelsenter til søyleføringsskinne

mm

541

541

580

605

X-akse skinnespesifikasjoner

mm

30

30

35

35

Y-akse skinnespesifikasjoner

mm

30

30

35

35

Z-akse skinnespesifikasjoner

mm

35

35

35

35

X/Y/Z skruespesifikasjoner

mm

32x16

32x16

32x16

32x16

Spindel spesifikasjon


BT30/φ100

BT30/φ100

BT30/φ100

BT30/φ100

Maksimal spindelhastighet

rpm

20000

20000

20000

20000

Spindelkraft

kw

5,7-11

5,7-11

5,7-11

5,7-11

X/Y/Z tre-akset motoreffekt

kw

2,4/2,4/3,9

5,9/5,9/5,9

3,9/3,9/3,9

3,9/3,9/3,9

X/Y/Z Rask maksimal hastighet

m/min

48

48

48

48

X/Y/Z Maksimal skjærehastighet

m/min

10000

10000

10000

10000

Tre-akset posisjoneringsnøyaktighet

mm

±0,003/300

±0,003/300

±0,003/300

±0,003/300

Treakset gjentatt posisjoneringsnøyaktighet

mm

±0,002/300

±0,002/300

±0,002/300

±0,002/300

Lufttrykkspesifikasjon

kg/cm2

6-7

6-7

6-7

6-7

Maskinstørrelse

mm

1770 x 2300 x 2100

2350x2300x2100

2600x2500x2800

3000x2800x3000

Maskinvekt (ca.)

kg

3200

3600

5300

6500


5G produktskjerm:



Prosessproduksjon:



1. Støpejernet varmes opp igjen ved høy temperatur og lagres i mer enn seks måneder.

2. Streng monteringsprosess (skinnemontering, blyskruemontering, lagermontering, etc.).



3. Utsøkt skrapeteknologi (skraping av motorbase, spindelendeskraper, skraping av søyleinstallasjonsoverflate).



4. Vitenskapelig produksjon, sporbarhet av hele prosessen med kvalitetskontroll.



Kvalitetssikring


1 Når stigningsfeilen oppdages, kan rettheten til den lineære føringen i xx- og yy-retningene detekteres samtidig for å sikre maskindelenes bearbeiding og monteringsnøyaktighet. Den formelle posisjoneringsnøyaktigheten og gjentatt posisjoneringsnøyaktighet for verktøymaskinen måles.

2 Maskinen oppdager vertikaliteten til spindelen og nøyaktigheten til arbeidsplanet, noe som kreves for å sikre at det er innenfor 0,01 mm.

3 Hele maskinen oppdager vinkelrett mellom Z-aksens styreskinne og arbeid, som er nødvendig for å sikre at den er innenfor 0,01 mm.

4 Maskinen oppdager vertikaliteten til xy-aksens styreskinne, og nøyaktigheten må være innenfor 0,005 mm.


Søknadsfelt


Egnet for små og mellomstore boksklasse, plateklasse, plateklasse, ventilklasse, skallklasse, mugg og andre komplekse deler av en rekke små og mellomstore batchbehandlinger, mye brukt i presisjonsdeler, presisjonsform, 5G-produkter , maskinvare, bildeler, medisinsk utstyr industri.



firma profil


Yue Li Technology er en forskning og utvikling, salg, produksjon som en av vitenskaps- og teknologibedriftene, etter mange års hardt arbeid og utvikling, inkluderer produktene 5G-terminalbehandlingssenter, bore- og tappemaskin, femhodet utskjærings- og fresemaskin, fem koblinger 3D-kopipoleringsmaskin, femakset smykkeinnlegg for steinutskjæring og fresemaskin, peelingmaskin, portalbehandlingssenter, høyhastighetsutskjæring og fresing. Formingsmaskin, lavtrykksstøpemaskin, gravitasjonsstøpemaskin, elektrisk ovn, (automatisk) kjerneskytemaskin, sandblandemaskin, (CNC) bore- og tappemaskin, prosesseringssenter, graveringsmaskin, automatisk poleringsmaskin, peelingmaskin, slipemaskin og andre produkter.
