Kjerneprøvetaking utenfor glidestyret

High-end helautomatisk kaldkjerneboks kjernemaskin. Horisontal form avskjed

◆ Introduksjon av utstyr:

[Heltautomatisk kaldkjerneboks kjernemaskin. Horisontal form avskjed]

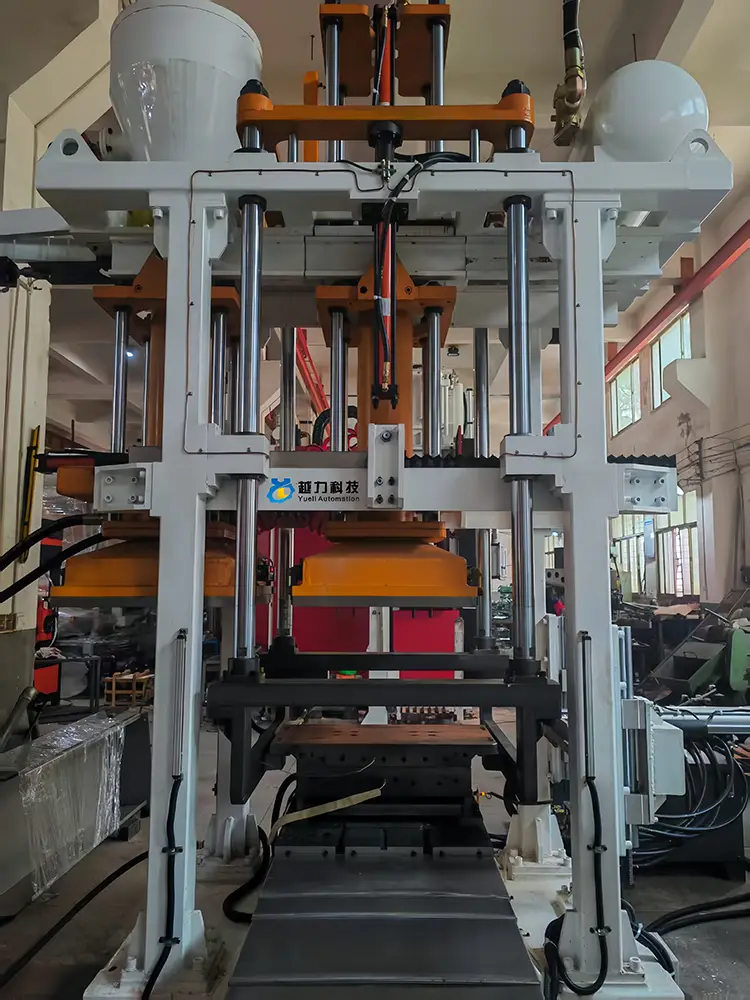

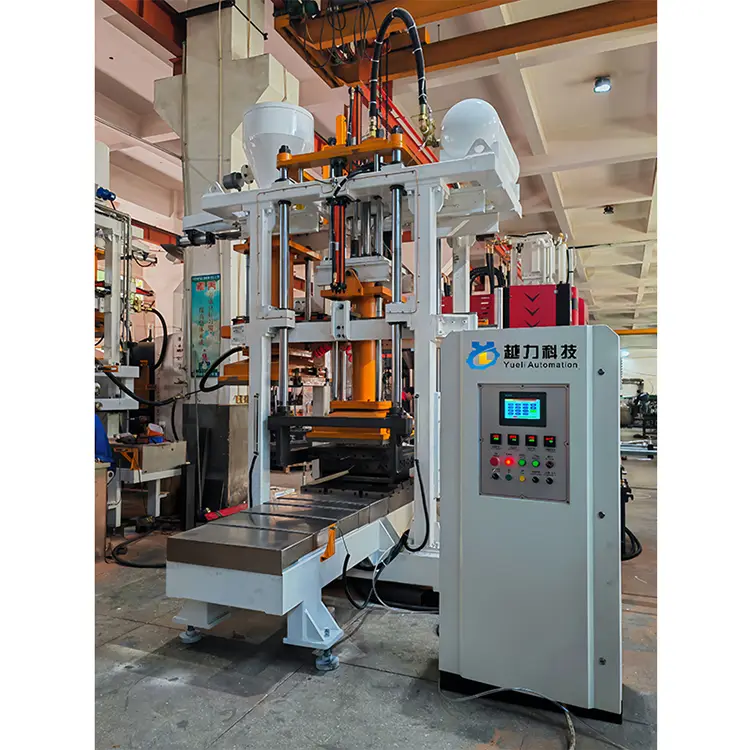

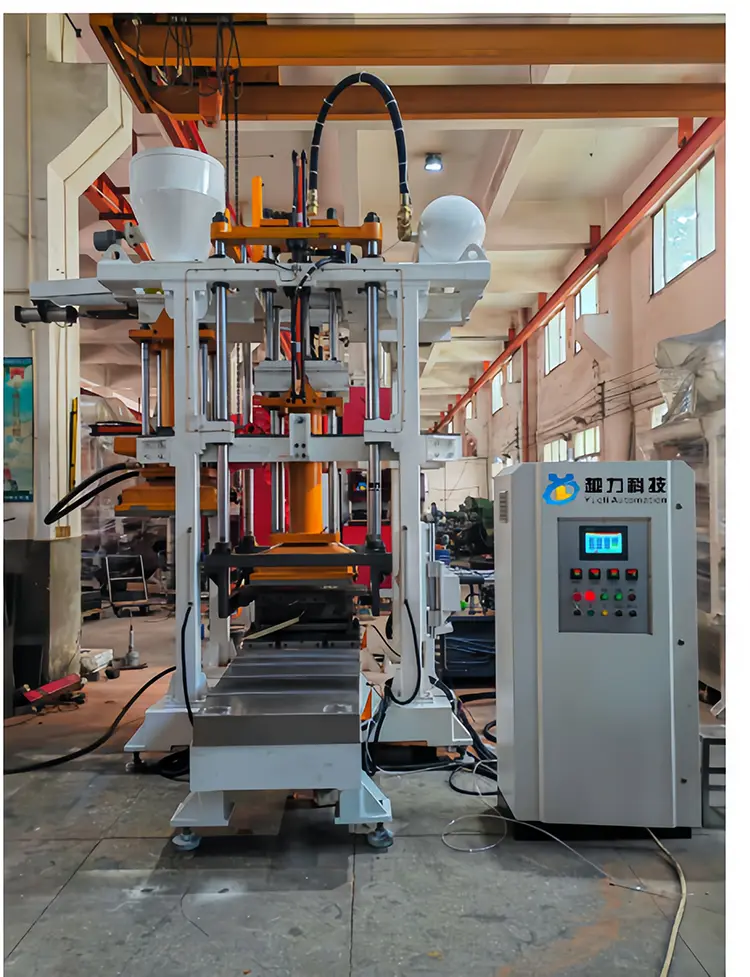

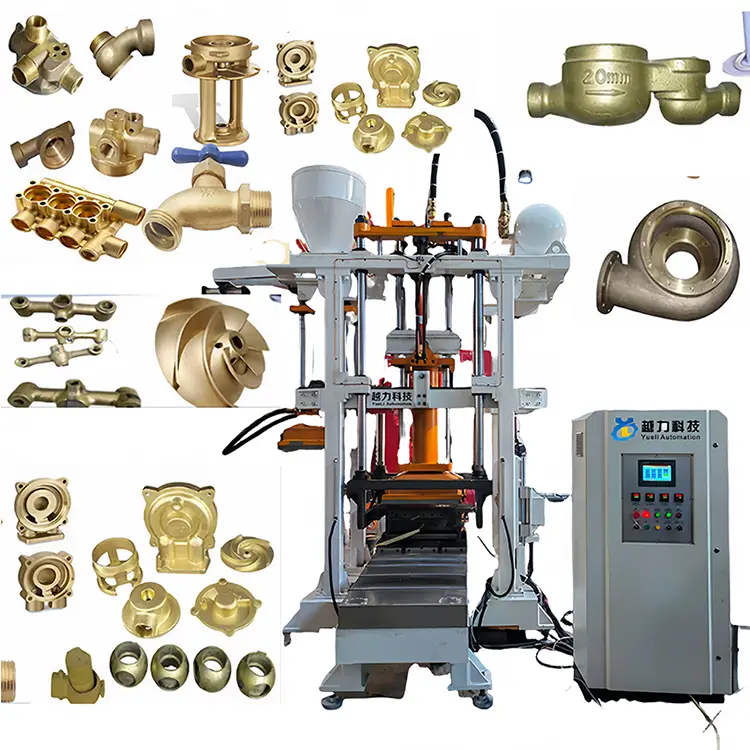

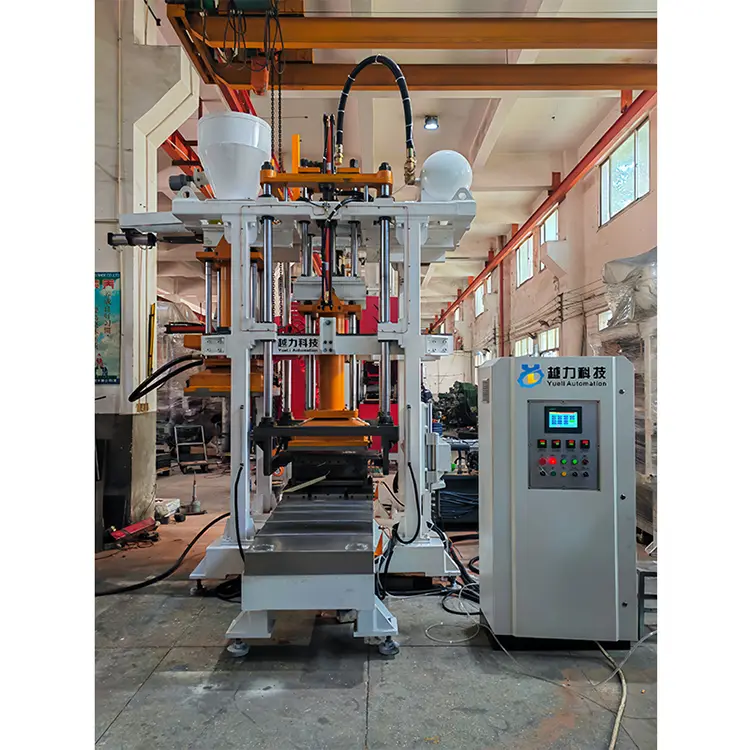

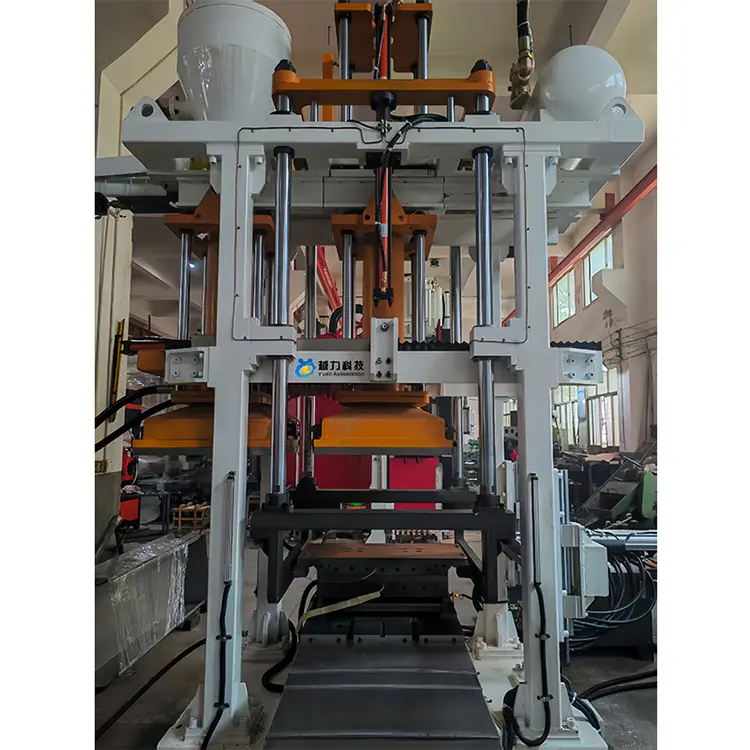

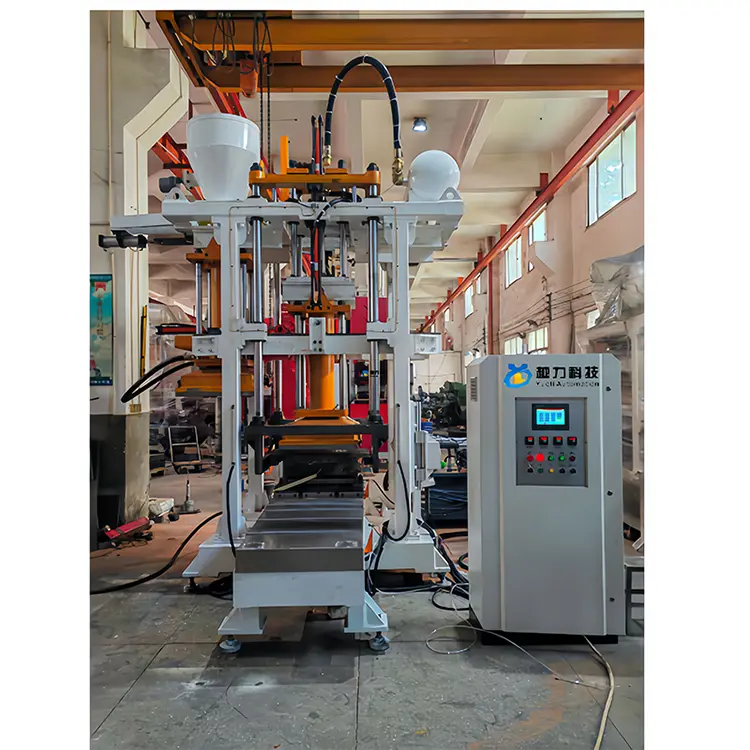

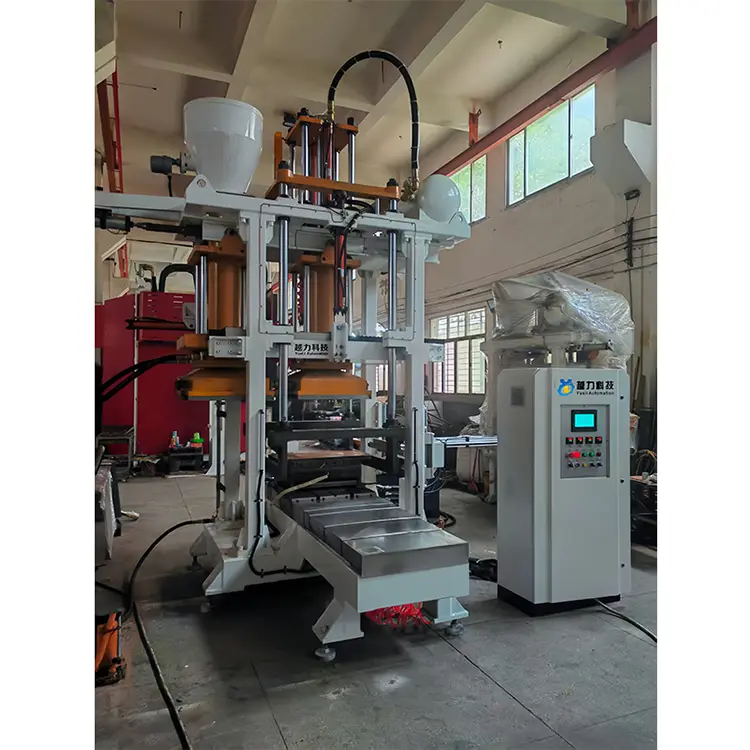

YL1080H-40A helautomatisk kaldkjerneboks kjernemaskin [Utmerket vertikal sandskyting. "Horisontal avskjed av formen.

Programmerbart PLC -programkontrollsystem. Servo presisjon hydraulisk system. Kjernefjerning fra utsiden av den lineære glidemaskinen. Heis induksjon sand tilsetning

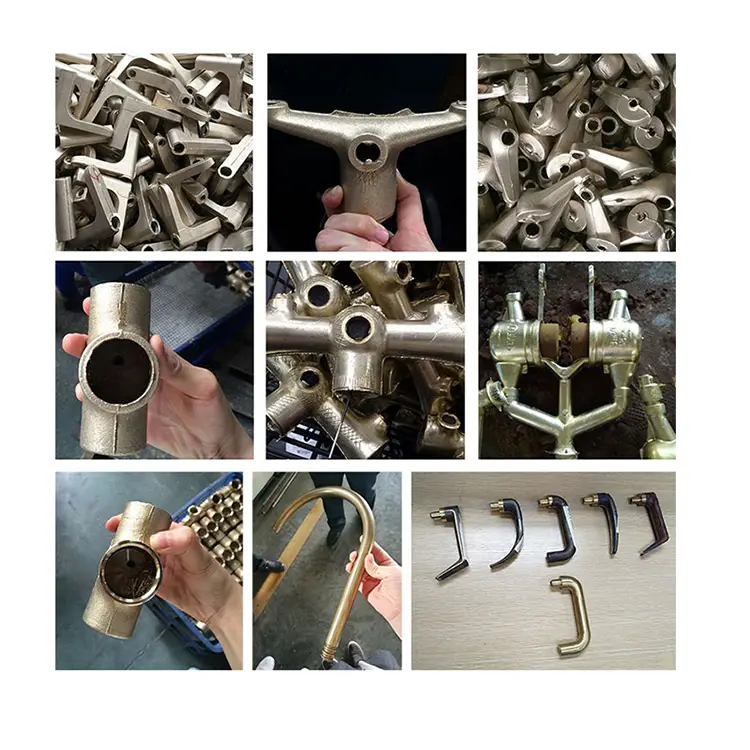

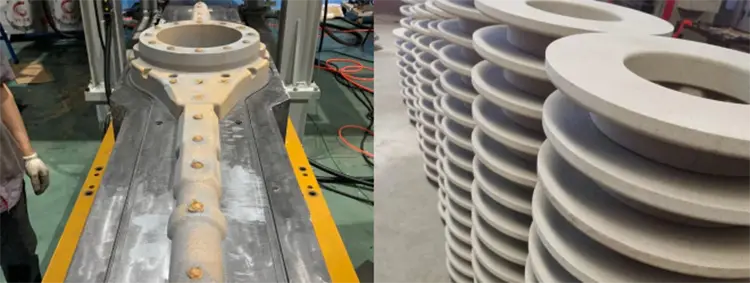

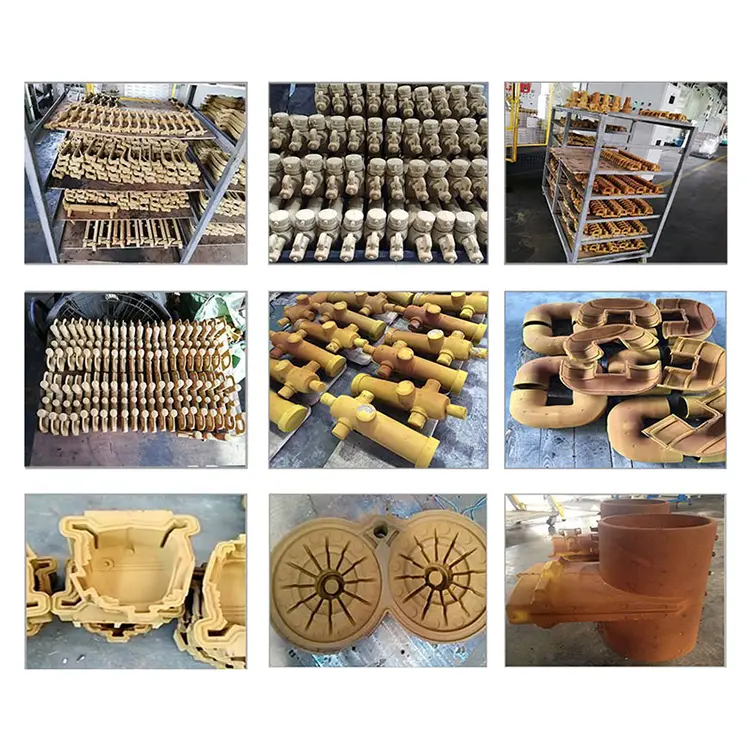

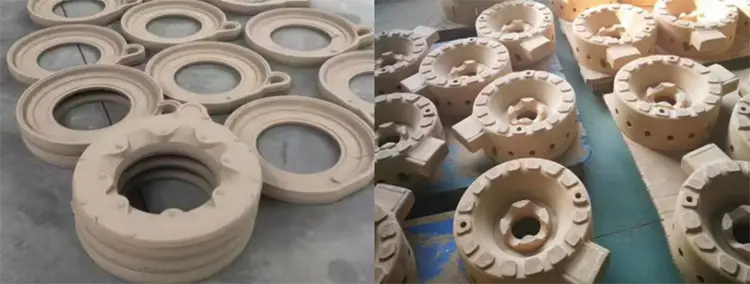

Den helautomatiske skytemaskinen for kaldkjernen (horisontal form avskjed) har også utmerket vertikal sandskyting. Horisontal avskjed av formen. Den presisjon lineære guiden til den nedre formen fjernes for kjernen. Den intelligente senserende sandtilleggsmaskinen, helautomatisk/manuell drift av kald kjerneboks kjerneutstyr, fungerer på prinsippet om å injisere den blandede rå sanden i kjerneboksen, blåse gass og deretter raskt herde, og dermed oppnå en tett og glatt overflate. Sandkjerne-kjerneprodukter av høy kvalitet med presise dimensjoner er mye brukt i bransjer som ventilbrannbeskyttelse, støpejernsskallform støpe støping og presisjonsstøping av nye energi aluminiumslegeringer.

◆ Hovedutstyrsspesifikasjoner og modeller

①YL660H-25A ②YL870H-25A ③YL1080H-40A ④YL1210H-50A ⑤YL1512H-50A

◆ Hovedutstyrsfunksjoner [YL1080H-40A kaldkjerne. "Kjerneprøvetaking utenfor skrensstyringen.

1. Utmerket vertikal sandblåsing. Horisontalt avskjed av muggsopp. Tyske Siemens kontrollsystem

2. Invance Servo Precision Hydraulic System, Taiwan AirTac Precision Pneumatic System

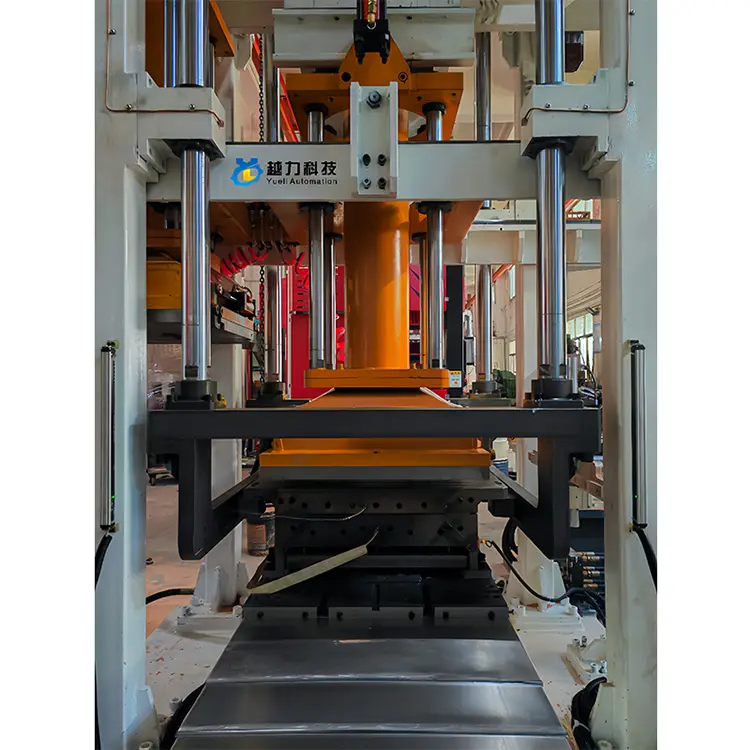

3. Kjernen er hentet fra utsiden av Precision Linear Guide glidemaskin for nedre mat

4. High-end miljøvennlig støpemaskin, med en integrert design av røyk- og støvfjerning for det generelle utstyrspanelet

◆ Hovedutstyr Tekniske parametere [YL1080H-40A Cold Core] "Kjerneprøvetaking utenfor skrensstyringen.

◆ Arbeidsprosedyre for utstyr [YL1080H-40A kaldkjerne. "Kjerneprøvetaking utenfor skrensstyringen.

Nedre mugginngang → Mold lukking [nedover trykk] → Kombinasjonsmoduloppføring [Kjerne-Pulling-modul] → Sandinjeksjonshodeoppføring → Sandinjeksjonshode nedover Trykk → Sandinjeksjon → Sandinjeksjonshodeeksent →

Sandskraping (rengjøring av sand) → nedover trykk på luftinjeksjonshodet → Luftinjeksjon → Størkning av sandkjernen → Tilbaketrekking av den kombinerte modulen (kjernefjerning og tilbakestilling) → Toppform (Sandform som er igjen i form) → First Mold Opening 20-50mm (Sand Core Demolding) → Reset (Reset Opening Mold Intion Intion Head ROOD THOVE DROWLE (Sand Core Demolding) → Nedre mold toppkjerne (sandkjerne demolding) → Kjernefjerning utenfor maskinen → ⒆ Safe Core Fjerningstid → ⒇ Nedre mugg Tilbakestill toppkjernen

◆ Utstyrskonfigurasjon [YL1080H-40A kald kjerne. "Kjerneprøvetaking utenfor skrensstyringen.

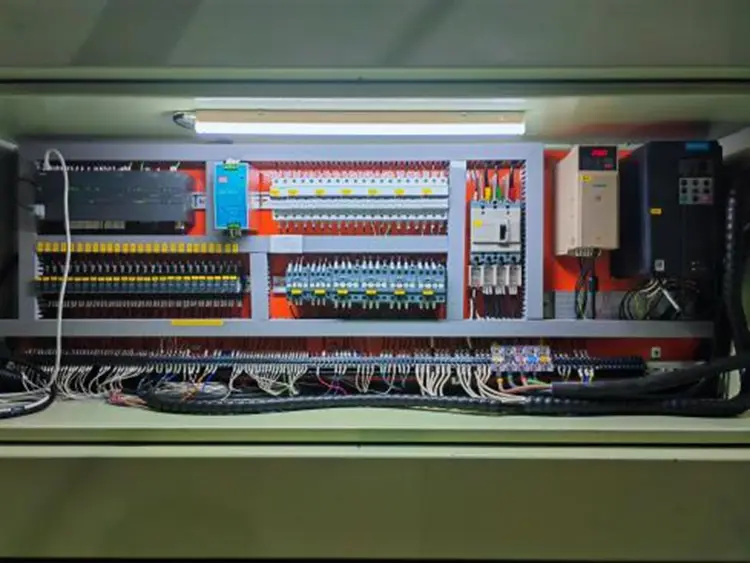

1. Elektrisk kontrollsystem: High-end Operation Electrical Control System fra Siemens of Germany (berøringsskjerm og program delt type)

Siemens Series avanserte bryterknapper [Startknapp, Rotary Gear Switch]

2. Hydraulisk system: Huichuan Servo Precision Steless Speed ​​Change Hydraulic System, Taiwan Brand Hydraulic Components

3. Pneumatisk system: Taiwan AirTac Precision Pneumatic System [sylindere. Elektromagnetisk ventil. Luftkildeprosessor

4. Atomiseringssystem: Rent importert japansk SMC Precision Atomization Treatment System. SMC Core pneumatiske komponenter

5. Elektriske apparater med lav spenning: Snyder lavspent elektriske apparater. Omron nærhetsbryter. Taiwan Mingwei strømbryter

5. Sikkerhetskontroll: De bevegelige delene av åpnings- og lukkestøpet er utstyrt med induktive sikkerhetslysgardiner

6. Smøresystem: De viktigste bevegelige delene av åpnings- og lukkestoppen er utstyrt med et automatisk oljeinjeksjonssmøringssystem

7. Trykkvisning: Handlingstrykket til utstyret og sandskytingstrykket vises uavhengig

8. Utstyr for utstyr: pulverlakk og bakingslakk. High-end malingens overflatebehandling

◇ Andre detaljerte konfigurasjoner:

[1] PLC berøringsskjerm: Siemens, Tyskland

[2] Program Center Processor: Siemens, Tyskland

[3] Push-Button Switch: Siemens, Tyskland

[4] AC -kontaktor: Schneider

[5] Relé: Schneider

[6] Nærhetsbryter omron

[7] Bytte strømforsyning: Mingwei, Taiwan

◆ Hovedfunksjoner og fordeler med utstyret [YL1080H-40A kald kjerne. "Kjerneprøvetaking utenfor skrensstyringen.

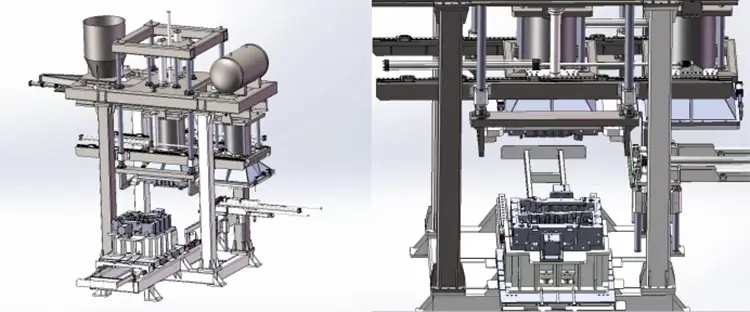

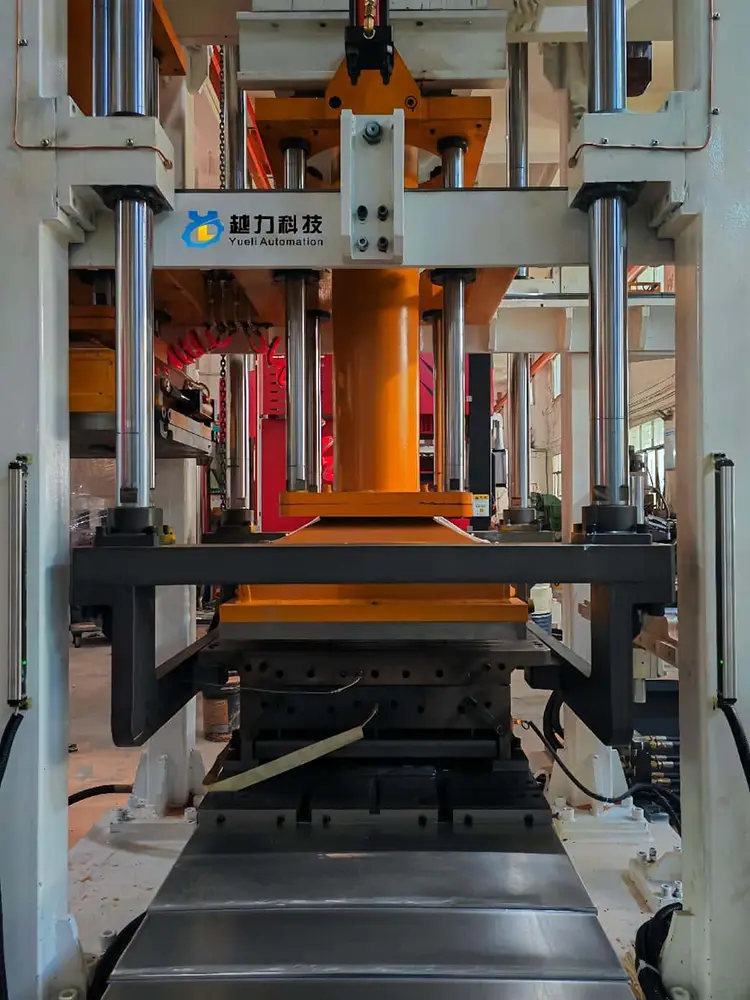

◇ Presisjon og stabilitet: Den generelle strukturen til YL1080H-40A Cold Core Core Shooting Machine vedtar et høystandard mekanisk strukturdesignprinsipp for presisjon og stabilitet, med utmerkede og strenge produksjonsprosesser. Den bruker høye presisjonsprosesseringsutstyr, og strukturen til de bevegelige delene er svært presis. Hele maskinstrukturen er stabil og holdbar i lang tid.

◇ Utmerket sandblåsing: YL1080H-40A kaldkjerne sandblåsende maskin har en utmerket vertikal sandblåsingsmetode, og er avhengig av trykkoppholdet av utstyret

Prinsippet om sand og den naturlige gravitasjonseffekten av harpikssand; Formen er utstyrt med en rask og jevn eksosmetode på tre sider samtidig. Kjerneprosessen kan fylle formhulen på kortest tid. Sandkjernen er stram, full og glatt, og kjernenskapende utbytte er høyt.

◇ Intelligent og effektiv: YL1080H-40A Cold Core Core Shooting Machine har en høy grad av automatisering. Den er utstyrt med presise lineære guider for å fjerne kjerner fra den nedre formen, noe som gjør kjernefjerning enkelt og høyt automatisert. Det gjør det mulig for en person å betjene flere maskiner, og sikre stabilitet, glatthet, effektivitet og sikkerhet.

Høy utbyttehastighet: YL1080H-40A kald kjernemaskin har en utmerket vertikal sandskytingsmetode, high-end presisjonsmekanisk struktur, høye tetningsytelser, sterk sandskytingskraft, tette og glatte sandkjerner, presise dimensjoner og sandkjerner med høy utbytte. Det kan effektivt kontrollere maskinering av støpegodtgjørelse.

◇ High-end Miljøvern: YL1080H-40A kaldkjerne Core Injection Molding Machine vedtar høye miljøvernstandarder for støpemaskiner. Under utstyrsdesignprosessen ble kravene til høye miljøvern for røyk og støv under produksjonsprosessen omfattende og nøye vurdert. Røyken og støvet var jevnt integrert for behandling, og den designet høye miljøvernstøpemaskinen forbedret miljøet på casting -verkstedet effektivt.

◇ Utsøkt og holdbar: Designprosessen til YL1080H-40A Cold Core Core Shooting Machine har fullt ut tatt hensyn til utstyrets levetid. Ulike komponenter er produsert med høye standarder og rimelige materialer basert på forskjellige brukskrav. Krav til varmebehandling og utseende detaljer er godt håndtert, og sikrer at utstyret kan opprettholde sin presisjon i lang tid, forbli stabilt og glatt og har utsøkte detaljer.

◇ Gjeldende materialer: Skutt tørr sand [tørr fenolharpiks sand]

◆ Utstyrsdrift og bruk:

(1) Kontroller om luftinntakets rør og strømforsyning (tre-fase 380V, 50Hz) er riktig koblet til.

(2) Fjern støvet på utstyret etter installasjonen. Verktøy og andre diverse.

⑶ Om utstyret er i startposisjonen når formen åpnes for å sikre operatørens sikkerhet.

⑷ Installer formen (kjerneboksen) på maskinen; Under noen omstendigheter, før du åpner luftventilen (leverer luft til utstyret), bør installasjonsstangen skyves inn i rommet mellom maskinens arbeidsbord og sandinjeksjonshodet for å unngå skade og sikre personellsikkerhet.

⑸ Lukk hovedstrømbryteren og alle kontrollkretsbrytere, og sjekk lysarbeidslysene. Sjekk om strømsignallyset på kontrollpanelet er normalt.

(6) Åpne hovedinntaksventilen og sjekk om lufttrykket i luftrøret er innenfor normalområdet 6 til 7 kpa.

Bytt maskinens driftsmodus til manuell modus og feilsøker manuelt om hver bevegelige del av maskinen fungerer jevnt og normalt.

Enten muggåpningen og lukking

② Kontroller om forskudds- og retretthandlingene til den kombinerte modulen er glatte. Sett rimelig forskudd og retrettetider basert på modulens reise

③ Om fremskritt- og retretthandlingene til sandskytingshodet er glatte eller ikke, sett et rimelig fremskritt og retrett tid i henhold til hjerneslaget for sandskytingshodet

④ Om sandblåsing av operasjonen er normal eller ikke, sett en rimelig sandblåsingstid i henhold til formenes egenskaper for sandblåsingsarbeidet

⑤ Om eksosen av sandinjeksjonshodet fungerer som den skal, settes vanligvis til 8 til 10 sekunder for sandboksen eksostid

⑥ Om fremskritt- og retretthandlingene til den nedre formen er glatte eller ikke, sett et rimelig forskudd og retrettetid i henhold til hjerneslaget til den nedre formen

⑦ Kontroller om ejektorhandlingen er normal og kjernen fungerer som den skal. Sett en rimelig kjerneutviklingstid i henhold til formenes egenskaper

⑧ Bytt driftsmodus til enkeltdrift, og maskinen vil automatisk sykle og kjøre flere ganger uten belastning. Kontroller om alle handlingene til maskinen er koordinert, ordnede, stabile og glatte.

◆ Forholdsregler under operasjonsprosessen:

Før testkjøringen er det nødvendig å fjerne støvet på maskinen og fjerne alle verktøy eller annet rusk som er igjen på det for å forhindre funksjonsfeil under drift.

Før du starter operasjonen, er det nødvendig å sjekke tilstanden til boltene nøye i alle deler av maskinen og sikre at de blir strammet.

⑶ Før du starter operasjonen, må du sjekke om alle bevegelige deler er i den opprinnelige normale posisjonen.

⑷ Når det gjelder maskinfeil, bør den stoppes umiddelbart, stoppknappen trykket, strømmen og gassforsyningen avskjæres og vedlikehold utføres. ⑸ Det er nødvendig å ofte sjekke om de elektriske kretsleddene er løse og om maskinkomponentene er skadet.

(6) Ikke-profesjonelle har ikke lov til å åpne det elektriske kontrollskapet etter ønske eller plassere diverse gjenstander inne.

Man må gjennomgå trening og være kjent med maskinens struktur, arbeidsprinsipp og driftsregler før de får lov til å betjene den. Ingen andre har lov til å betjene maskinen etter ønske.

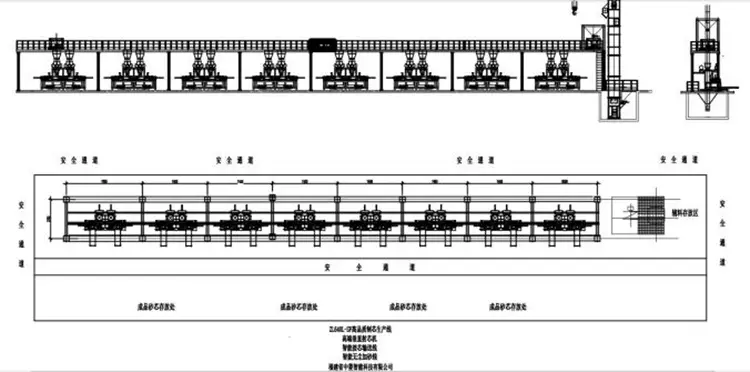

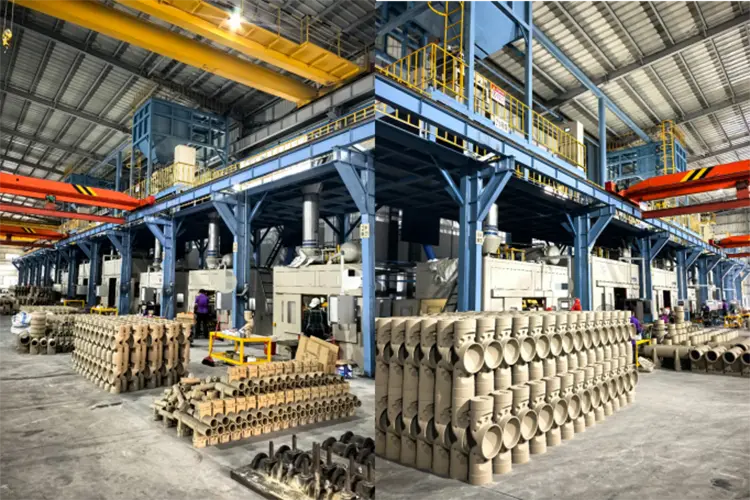

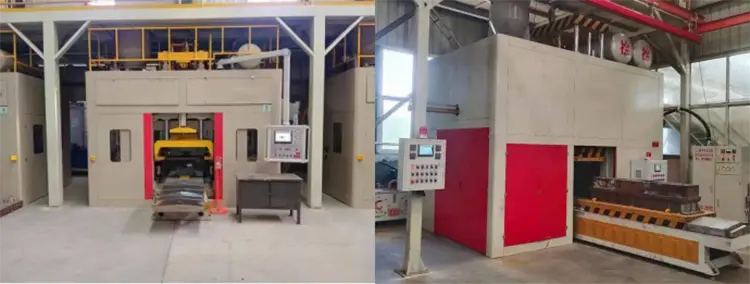

◆ Helkvalitets helautomatisk vertikal kjerneskytingsmaskinproduksjonslinje:

Saksfunksjoner:

① Høy kvalitet, høy etterligning og høy-miljøbeskyttelsesmaskin. Hele panelet integrerer funksjoner for røyking og støvfjerning.

② Intelligent kontinuerlig kjerneforbindelse for transportbånd. Utstyret har en høy grad av automatisering. Spar arbeidskraft

③ Heis + Precision Track Intelligent Sensing Sand Addition. Verkstedet er effektivt, praktisk og rent

④ Det samlede miljøvernsystemet til det kjerneverksverkstedet. Røyking og støvfjerning av høy effektivitet. Workshop miljøvernstandarder

⑤ Datalagring og utdata for kjernen. Innse digitaliseringen av brikkeproduksjon. Informasjonsbasert styring.
