Flatbed Tool Setting Machine

Serienummer

Navn

Parametere

Andre forklaringer

1

Kontrollsystem

Huaxing System

2

Hovedaksel

Rotasjonshastigheten er 0-300 per minutt, og diameteren på hovedakselen gjennom hullforbindelsesrøret er φ48

3

Blyskrue

X-Axis Pitch: 6mm

Maksimumsslaget for x-aksen er 600 mm i diameter

Z-Axis Pitch: 8mm

Maksimalt slag for z-aksen er 350 mm

Start ledeskruen

4

Spindelmotor

4KW Servo Spindel

5

Servomotorer og sjåfører

Ett sett med x-akset servomotor og ett sett med z-aksen servomotor

Maksimal posisjonshastighet for x-aksen og z-aksen er 18- 24m/min

Huaxing System

Fabrikkstandarden maksimal bevegelse er i z -retning: 14m/min

X Retning: 12m/min

6

Klemmetode

Roterende sylinder

Spring Chuck (skreddersydd)

7

Guide Rail

Taiwan Shenghe

Rull

8

Sengrotasjon

Φ360mm

9

Arbeidsbenklengde

400mm

10

Roterende diameter på arbeidsbenken

Φ80

11

Gjenta posisjonering

0,005mm

12

Kniv hvileform

Radkniv

13

Maskinverktøyspesifikasjon (MM)

1650 i lengde *1200 i bredde *1600 i høyden

14

Maskinverktøyvekt (kg)

1000 kg

15

Sengestruktur

Støpt sengsramme

16

Beskyttende metall

Full beskyttelse

17

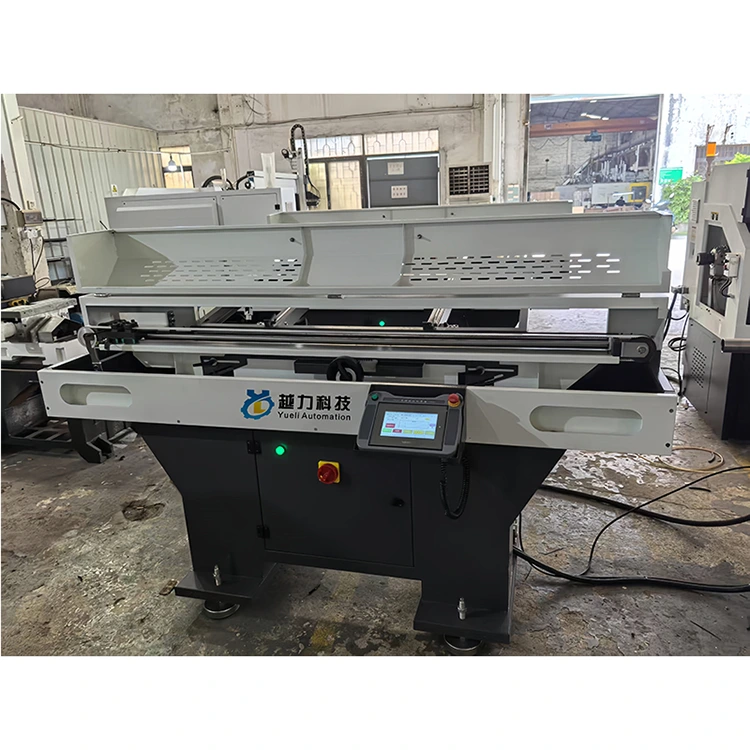

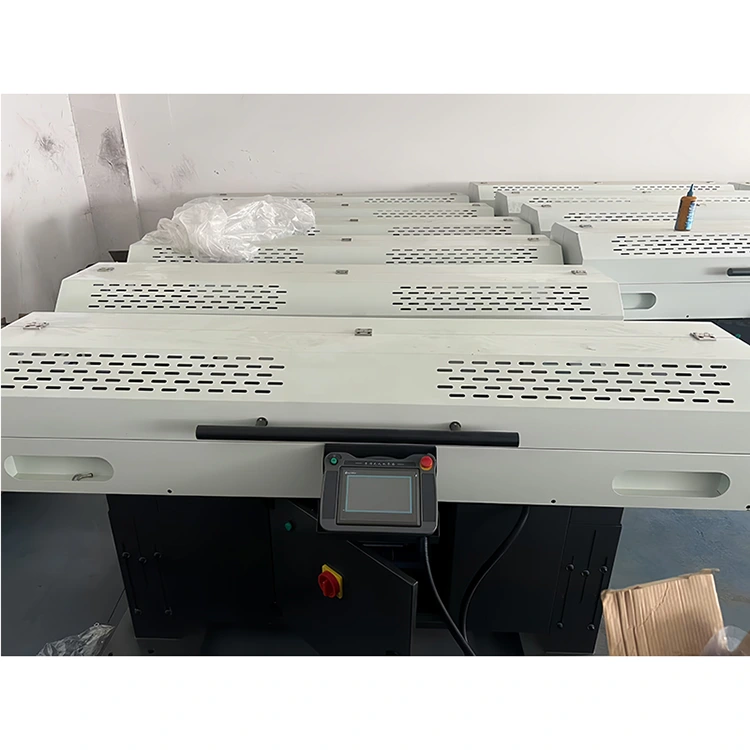

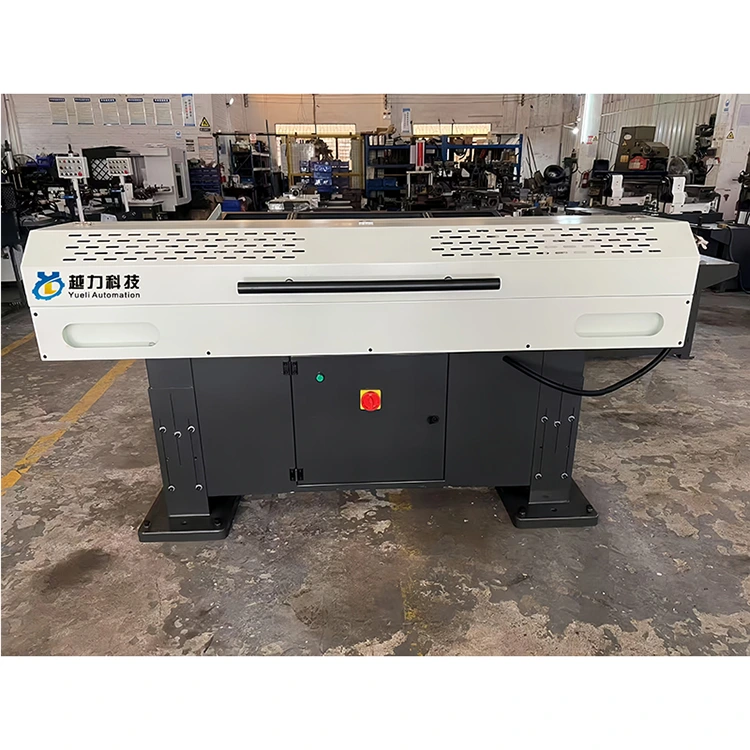

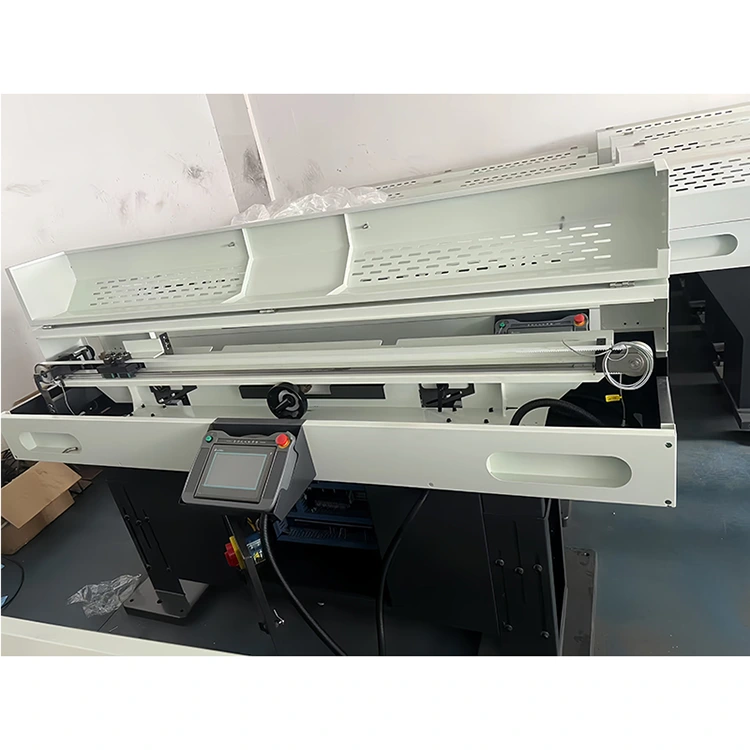

Fôringsmaskin

Materiallengden er 1500 mm og den ytre diameteren er φ15-φ40mm

De ytre dimensjonene er 2100*600*1300mm

Prosessmaterialer som φ20/ φ24/ sekskantet diagonal 27/ sekskantet diagonal 35, etc

18

Kombinerte dimensjoner av maskinverktøy

3800*1200mm

Serienummer

Navn

Mengde

Andre forklaringer

1

Verktøy

To sett

2

Systeminstruksjonshåndbok

To bøker

Produktnavn

Type nummer

Mengde

Enhetspris: (yuan) per enhet

Beløp (yuan)

Merknader

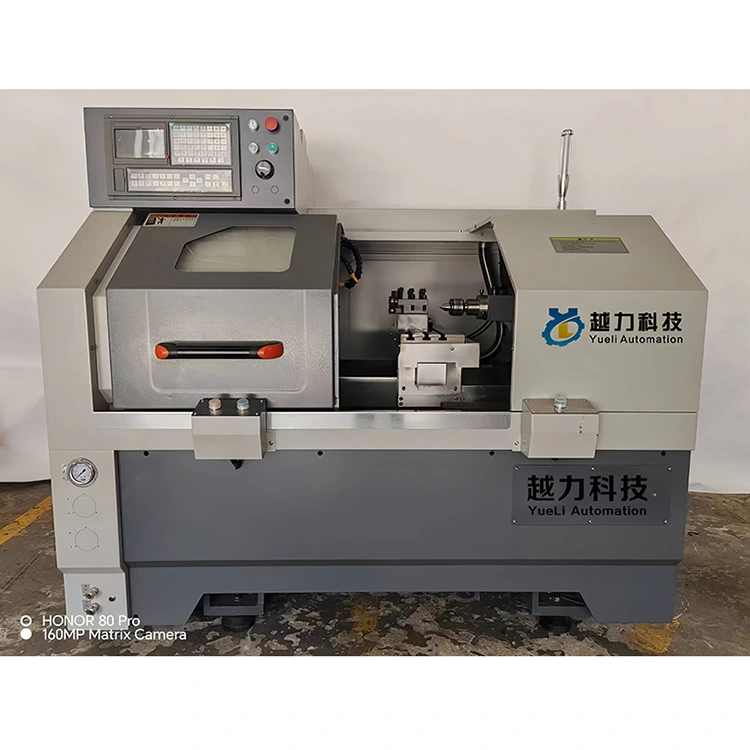

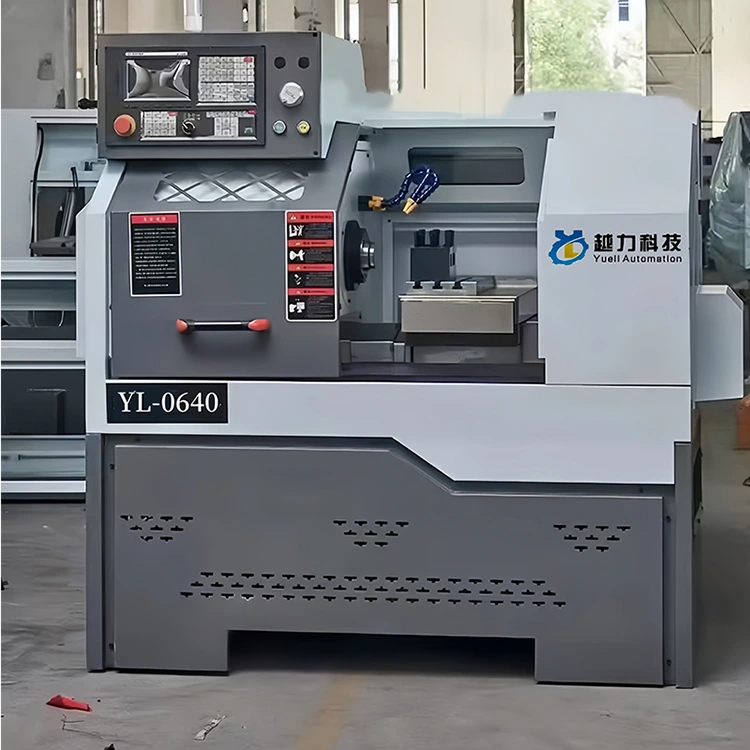

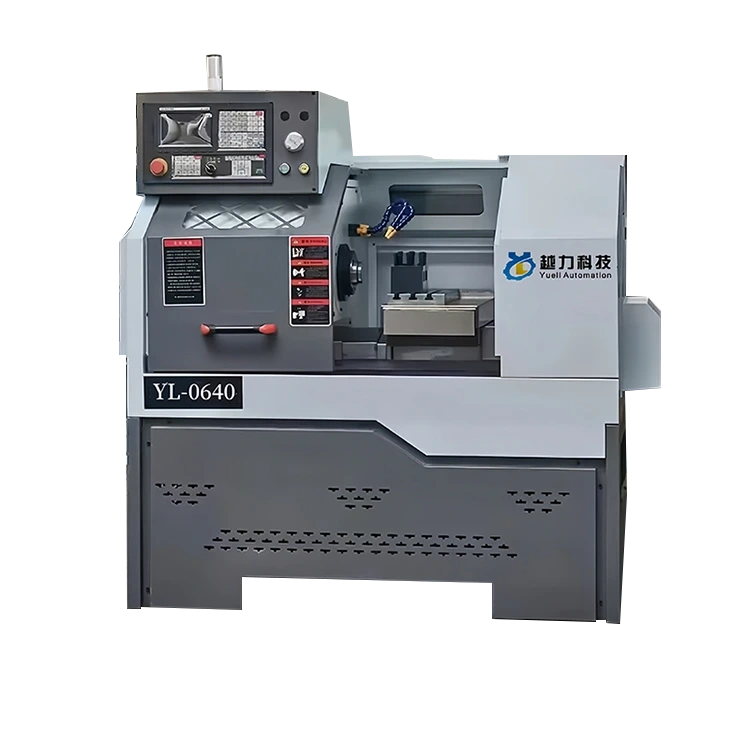

CNC dreiebenk

CK-0640

1

43000.00

48000.00

Inkludert skatter

Fôringsmaskin

1

18000.00

21000.00

Totalpris og skatt (med store bokstaver): ￥: 69000,00 元
