CNC dreiebenk med skrå seng med servotårn og hydraulisk bakstokk

CNC Slant Bed Dreiebenk med Servo Turret og Hydraulic Tailstock (modell YL-46K) er en presisjonsdreiemaskin produsert av Quanzhou Yueli Automation Equipment Co., Ltd. Den 30-graders skråliggende sengen gir stivhet og effektiv sponfjerning under tunge skjæreoperasjoner. Utstyrt med FANUC Oi-TF PLUS (5) CNC-system og Japan THK 32 mm presisjonskuleskruer og 30 mm lineære rulleføringer, leverer maskinen jevn nøyaktighet og langsiktig stabilitet. Huahong-spindelmotoren på 7,5 KW tilbyr et hastighetsområde på 0 til 5000 RPM. Den hydrauliske bakstokken med MT4-avsmalning og 500 mm vandring støtter stabil fastholdelse av arbeidsstykket, mens servotårnet på 63 muliggjør automatiserte verktøyskift for forbedret produksjonseffektivitet.

Kjernefunksjoner

CNC-dreiebenken med skrå seng med servotårn og hydraulisk bakstokk tilbyr følgende nøkkelfunksjoner.

· Skråbeddesign: 30-graders skråbed for økt stivhet og effektiv sponstrøm under maskinering.

· Høypresisjonsspindel: Presisjonsspindel av patrontype med Japan NSK-lager. Spindel modell A2-5 med 170mm diameter.

· Premium føringsveier: Japan THK 30 mm presisjon lineære rulleføringer. X-akse med 4 standardblokker, Z-akse med 4 forlengede blokker.

· Presisjonskuleskruer: Japan THK 32 mm kuleskruer med 10 mm stigning for både X- og Z-akser.

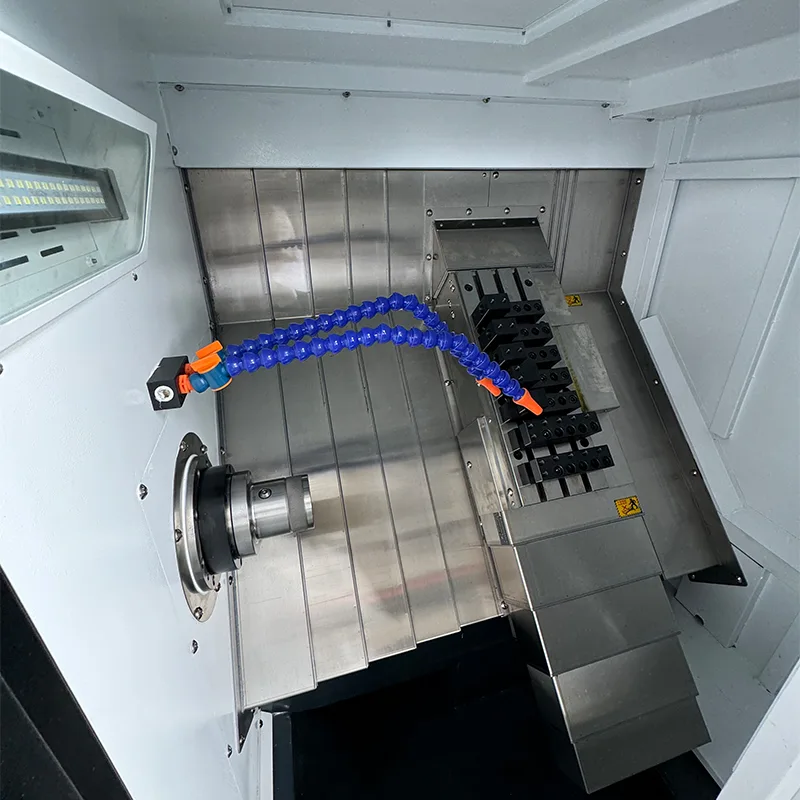

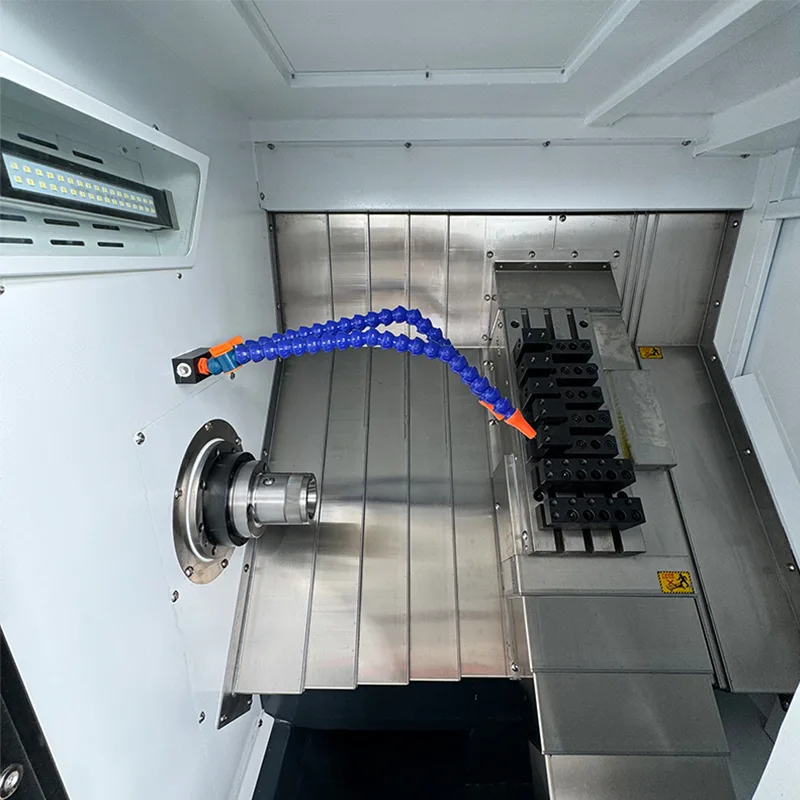

· Servotårn: 63 servotårn for rask og nøyaktig verktøyindeksering.

· Hydraulisk bakstokk: Lineær føringsstamme med hydraulisk fremdrift. Bakdekselvandring 500 mm med MT4 konus.

· Motor Drive System: Hovedspindelmotor med remdrift, X- og Z-servomotorer med direkte drivtilkobling.

Tekniske spesifikasjoner

Følgende tabell viser de komplette tekniske parametrene til CNC Slant Bed Dreiebenk med Servo Turret og hydraulisk endestokk.

Maskinkonfigurasjon

CNC-dreiebenken med skråliggende seng med servotårn og hydraulisk bakstokk er bygget med følgende hovedkomponenter og merker.

· CNC-system: FANUC Oi-TF PLUS (5) med FANUC X/Z servomotorer og drivverk.

· Spindelmotor: Huahong 7,5KW.

· Kuleskruer: Japan THK 32mm presisjonskuleskruer.

· Lineære rulleføringer: Japan THK 30 mm presisjonsrulleføringer.

· Spindelmontering: Patronpresisjonstype med Japan NSK-lager.

· Hydraulisk roterende sylinder: Taiwan.

· Hydraulisk stasjon: Taiwan.

· Power Head: 3-stasjoner, 11,4N.

· Kjølevæskepumpe: 750W.

Standard tilbehør

Hver CNC-dreiebenk med skråliggende seng med servotårn og hydraulisk bakstokk kommer med følgende tilbehør.

· Fjærhylse for spennmateriale – 1 stk inkludert.

· Dreieverktøyholdere – 3 stk.

· Boreverktøyholdere – 2 stk.

· Boreverktøystenger – ER20A forlengelsesstang, 2 stk.

· Sekskantnøkkelsett – 1 sett.

Applikasjoner og fordeler

CNC-dreiebenken med skråliggende seng med servotårn og hydraulisk bakstokk er egnet for et bredt spekter av dreieapplikasjoner.

· Bearbeidingsevne: Maksimal dreiediameter 375 mm, maksimal bearbeidingslengde 380 mm med chuck. Håndterer en rekke materialer, inkludert stål, rustfritt stål og ikke-jernholdige metaller.

· Produksjonseffektivitet: 63 servotårn muliggjør rask verktøyindeksering, reduserer oppsetttiden og øker gjennomstrømningen for batchproduksjon.

· Presisjon og stabilitet: Japanske THK-føringer og kuleskruer, kombinert med FANUC CNC-kontroll, sikrer jevn nøyaktighet og repeterbarhet.

· Arbeidsstykkestøtte: Hydraulisk bakstokk med 500 mm vandring og MT4-avsmalning gir sikker fastspenning for lengre arbeidsstykker.

· Stiv konstruksjon: 30-graders skråbunn med kraftige rulleføringer støtter stabile tunge kutteoperasjoner.

Produksjon og kvalitetssikring

CNC-dreiebenken med skrå seng med servotårn og hydraulisk bakstokk er produsert under strenge kvalitetskontrollstandarder.

· Alle nøkkelkomponenter er hentet fra etablerte merker, inkludert FANUC, Japan THK, Japan NSK og Huahong.

· Presisjonsmonteringsprosesser for kuleskruer, lineære føringer og spindelsammenstillinger.

· Streng inspeksjon og testing før levering for å sikre maskinens nøyaktighet og pålitelighet.

· Støttet av mer enn ti års produksjonserfaring og profesjonell teknisk støtte.

Ofte stilte spørsmål

Hvilket CNC-system brukes på denne dreiebenken?

Maskinen bruker FANUC Oi-TF PLUS (5) CNC-system med FANUC servomotorer og drev for X- og Z-akser.

Hva er aksevandringene til denne CNC dreiebenken?

X-aksevandring er 200 mm, og Z-aksevandring er 460 mm.

Hva er spindelhastigheten og motoreffekten?

Spindelhastigheten varierer fra 0 til 5000 RPM, drevet av en 7,5KW Huahong spindelmotor.

Hvilken type føringsveier og kuleskruer brukes?

Maskinen bruker Japan THK 32 mm presisjonskuleskruer og 30 mm presisjons lineære rulleføringer.

Hva er maskinens vekt og totale dimensjoner?

Maskindimensjonene er 1875×1021×1263 mm, og vekten er omtrent 1,8 tonn.
