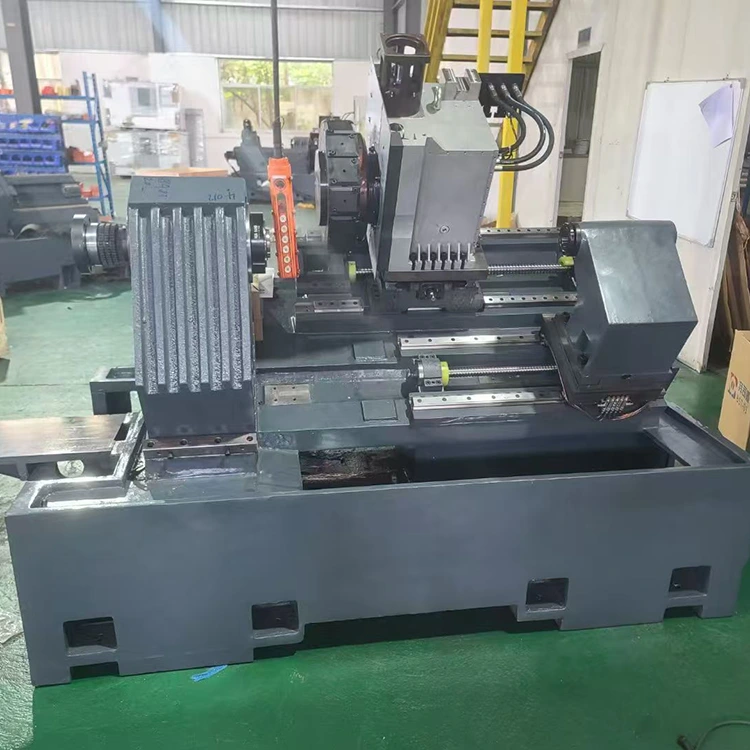

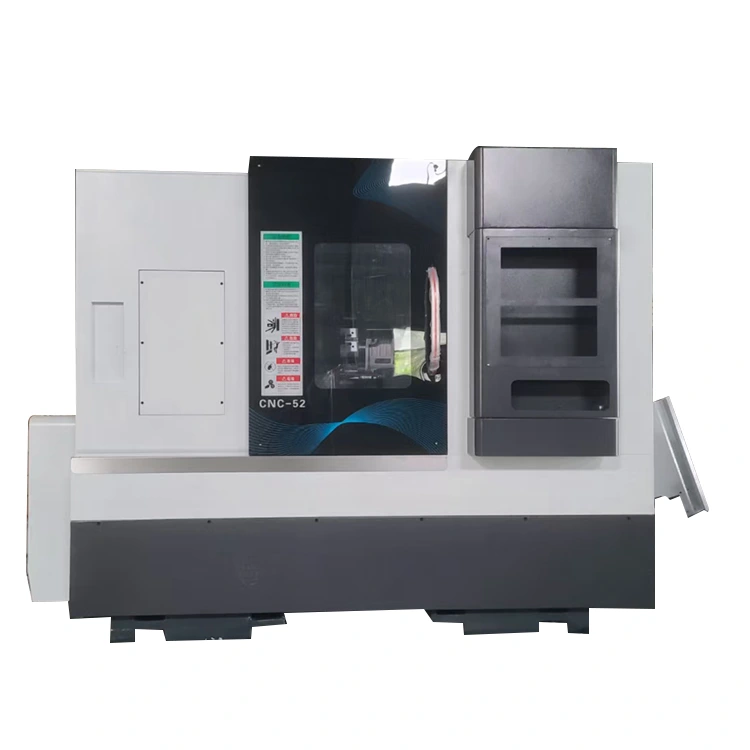

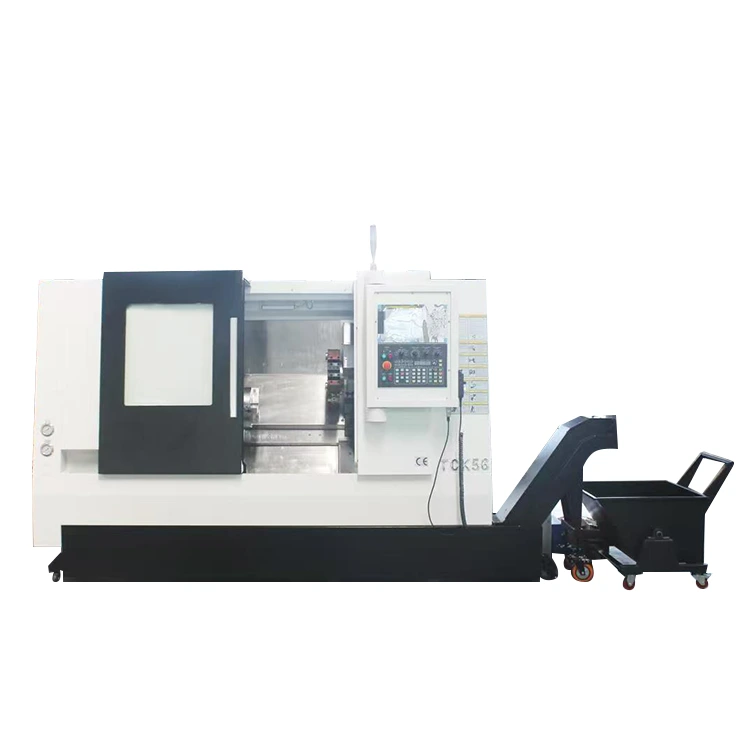

CNC dreiefressenter med bakstokk

INGEN.NavnEnhetSpesBemerke1Slide Bordplate Dimensjonmm450*340 2Maks bevegelse av z-aksenmm600 3Maksimal bevegelse av X-aksenmm300 4Maks svingdiametermm650 5Diatans fra spindel til glidebordplatemm170 6Avstand fra spindelsenter til jordmm1100 7MAX maskineringslengdemm475Ta krafttårnet ......

Modell:YL-52Y

Send forespørsel

produktbeskrivelse

INGEN.	Navn	Enhet	Spes	Bemerke
1	Slide Bordplate Dimensjon	mm	450*340
2	Maks bevegelse av z-aksen	mm	600
3	Maksimal bevegelse av X-aksen	mm	300
4	Maks svingdiameter	mm	650
5	Diatans fra spindel til glidebordplate	mm	170
6	Avstand fra spindelsenter til jord	mm	1100
7	MAX maskineringslengde	mm	475	Ta krafttårnet NF80-170-BMT55-12T som et eksempel
8	MAX dreiediameter	mm	500	Ta krafttårnet NF80-170-BMT55-12T som et eksempel
9	Spindelmodell (spindeldiameter)	mm	A2-6（200）
10	Spindelhastighet	RPM	0-4000
11	X、Z kuleskruespesifikasjoner		3210/4010	Japansk THK kuleskrue, klasse C3
12	X-akse lineær føringsskinne		Taiwan HIWIN rulle clss p, størrelse 35	4 Sliders-standard type
13	Z-akse lineær føringsskinne		Taiwan HIWIN rulle clss p størrelse 35	4 Sliders - Forlenget Lengde Sliders
14	Tilkoblingsmetode for X.Z-hovedmotor		Registerreim/Direkte kjøring/Direkte kjøring
15	X.Z. Bakstokkmotorflens/tapp	mm	130/110
16	Maskinstørrelse	mm	241512571270
17	Maskinens nettovekt	KG	3800 kg	Med intern og ekstern beskyttelse

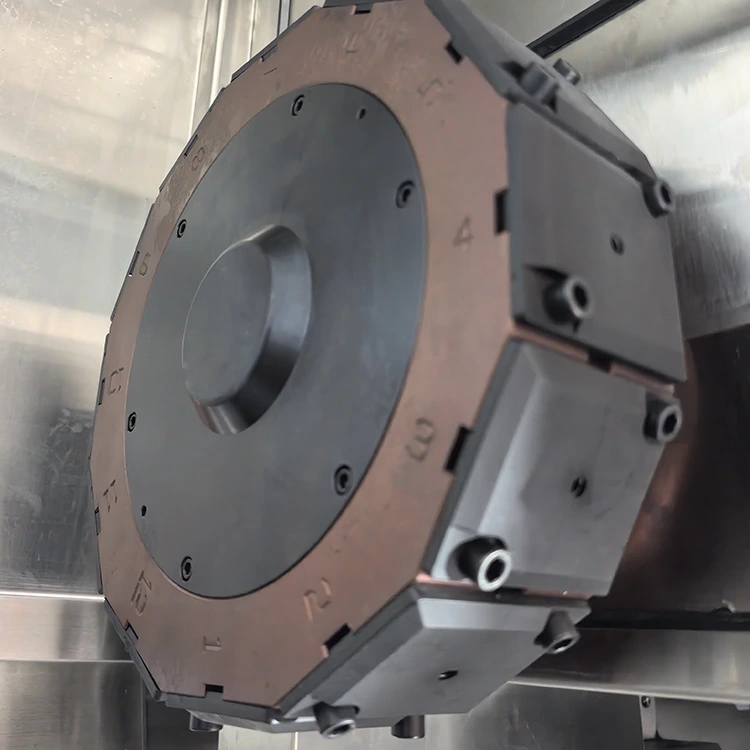

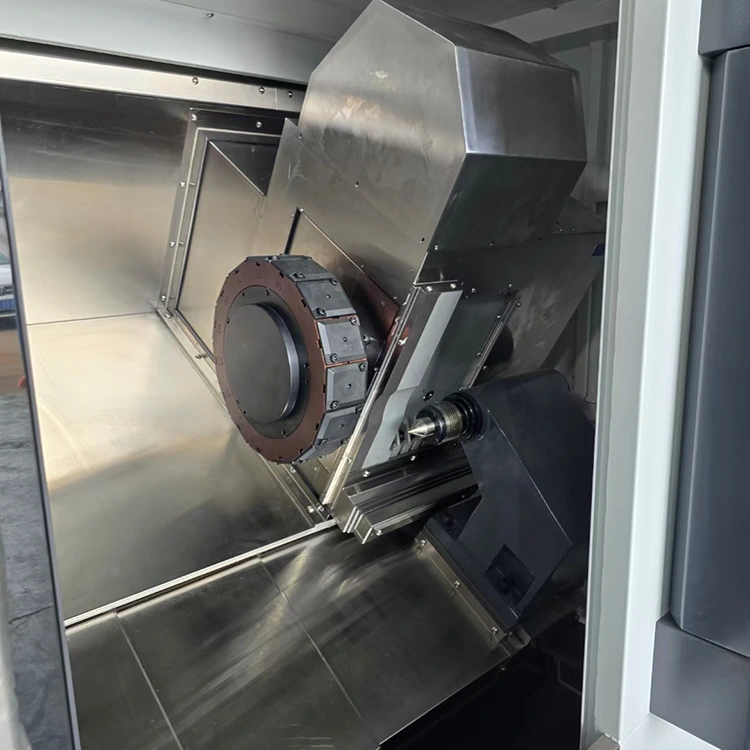

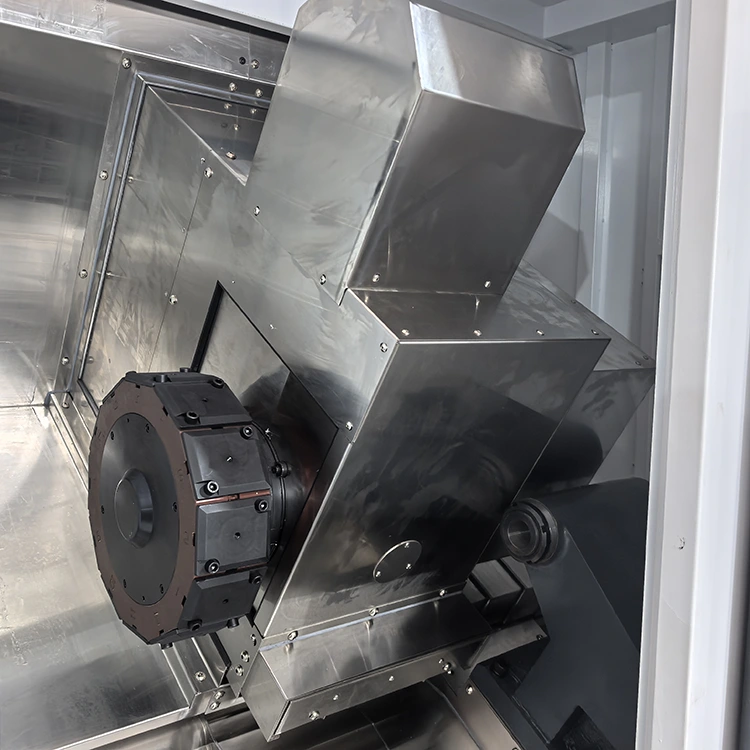

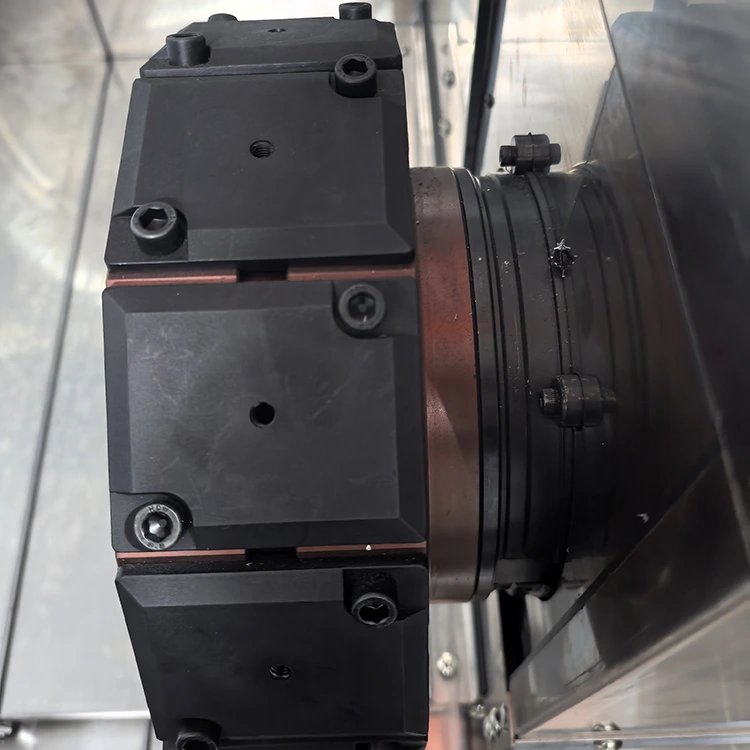

18	Metode for installasjon av verktøy		170-BMT55 krafttårn

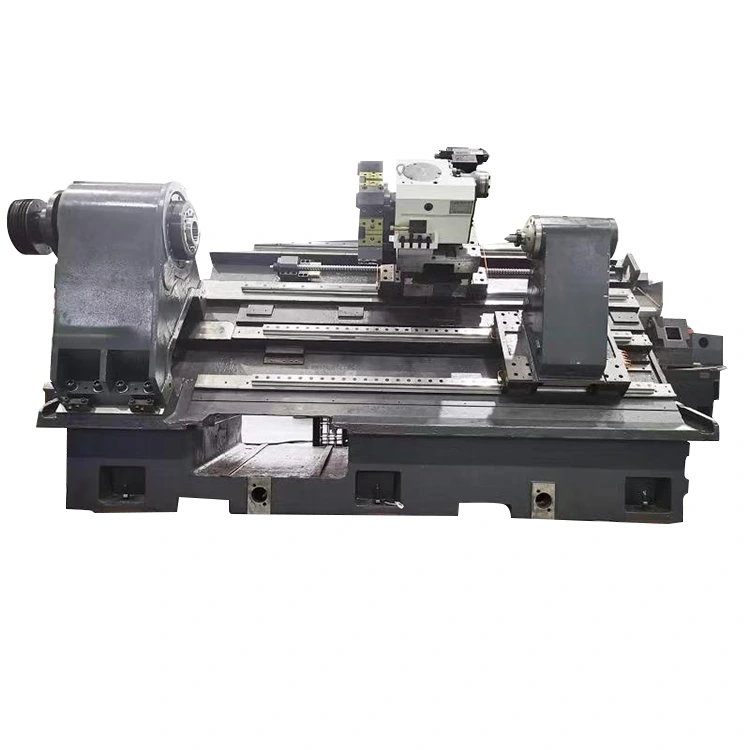

19	Maskinbasistype og helning		30-graders skrå seng
20	Bakkjede		Lineær føringsstamme
21	Fremføringsmetode for halestokken		Hydraulisk fremdrift og servodrift	Standardutstyrt hydraulisk bakstokksenter
22	Maks vandring på bakstokken		600
23	Min projeksjonslengde på bakstokken		30 mm
24	Bakdeksel senter modell		MT5

Modellkonfigurasjon
Navn	Opprinnelsessted/Spes	Navn	Opprinnelsessted/Spes
CNC-system	HOSTE	X/Z-akse servomotorer+drev	Delta
32 Presisjonskuleskrue	THK (Japan)	Spindelmotor	Huahong 7,5KW
30 Presisjon lineær rulleføring	HIWIN (Taiwan, Kina)	Hydraulisk roterende sylinder	TAIWAN
Sylindrisk presisjonsspindelenhet	NSK Bearings (Japan)	kjøle	750W
Hydraulisk stasjon	Taiwan	Krafthode	3 stasjoner 11.4N
Tilfeldig tilbehør
Navn	Modell/Spes	Navn	Modell / spes
Hylse (for materialklemming)	1 stk (leveres med maskinen)	Dreieverktøystolpe boreverktøystolpe	3 STK/2 STK
Skaft til boreverktøy	2 stk ER20A forlengelsesstenger	Sekskantnøkkel	1 sett
