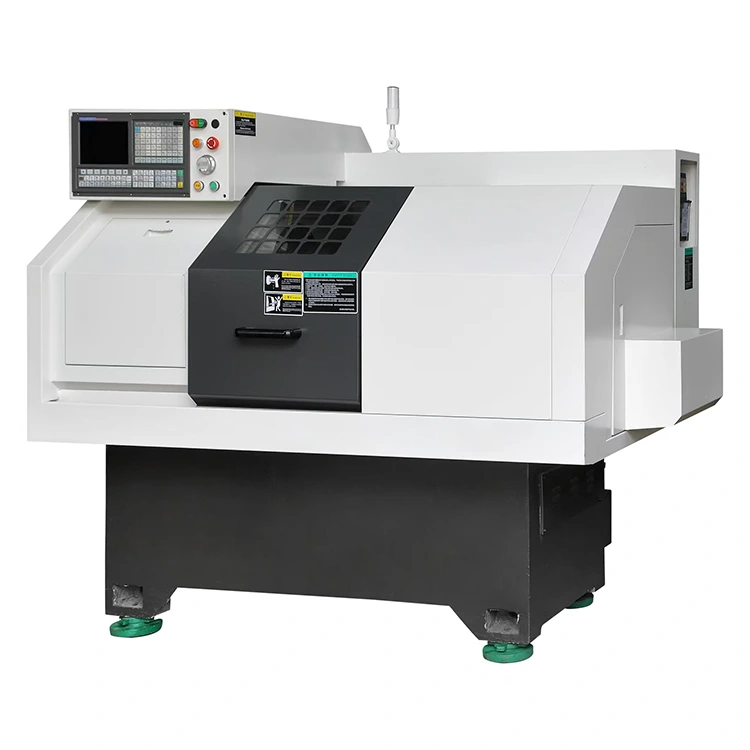

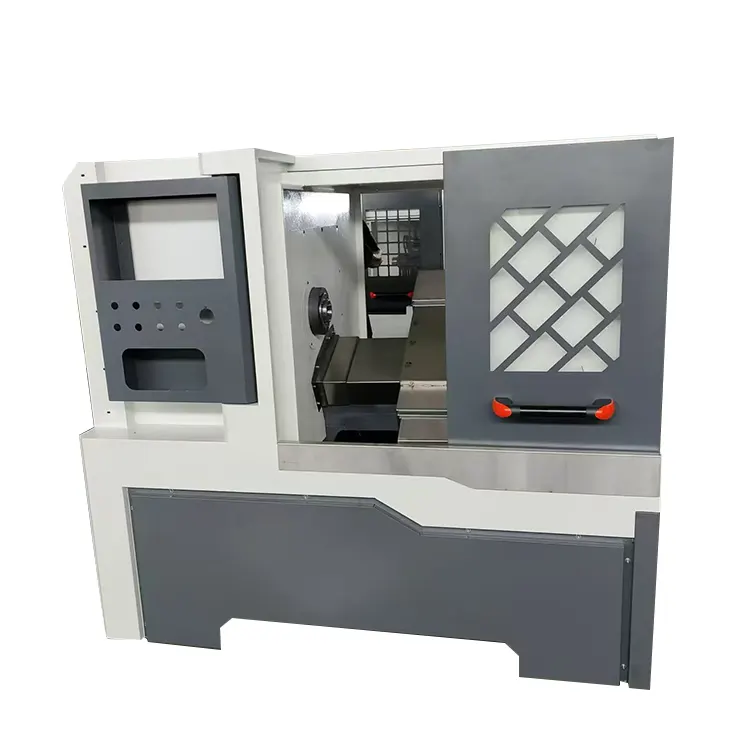

Truss integrert maskin

Kunde

Reza

Sitat nr.

YL2025091101

Kontakt

Reza

Tilbudsdato

2025-9-11

CC.

Tilbudsgyldighet

30 dager

Tlf

Leveringstid

20 dager etter innskudd

Pris

0640 (inkludert flueklipperhode og firkantet verktøytårn)

RMB42000SETT

Betaling

T/T.30 % som innskudd, 70  % betaling før levering.

Garanti

Ett år.

Foto

 Navn

 Spes

Behandlingsevne

Maks svingdiameter over sengen (mm)

280

Maks svingdiameter over vogn (Φ/mm)

f160

Maks dreielengde（Φ/mm）

280

Maks dreiediameter（Φ/mm）

280

Maks gjennomgående hulldiameter for stanglager（Φ/mm）

42

Spindel

Spindelnesetype (GB 5900.1)

A2-5

 Avsmalning av spindelforingshull

21°

GB21°

Spindel gjennomgående hull diameter (Φ/mm)

49

 Spindeltrekk gjennom hulldiameter

41.5

Spindel trekkstang gjenger

M48×1,5

Spindelhastighetsområde (r/min)

0-3000（4000）

Standardkonfigurasjon: 0-3000 (valgfritt: 4000)

 Spindelgirskiftemodus

32

Uavhengig spindel: 3 foran, 2 bak

Hovedmotoreffekt (kontinuerlig verdi) (kW)

4

Hovedmotoreffekt (øyeblikkelig maksimal verdi) (kW)

4

X-akse hurtigtransporthastighet (m/min)

15

Z-akse hurtigtransporthastighet (m/min)

15

X-akse servomotor dreiemoment (N·m)

110/6,4

Z-akse servomotor dreiemoment (N·m)

110/6,4

X-akseslag (mm)

640

Z-akse slag (mm)

280

X-akse og Z-akse motortilkoblingsmetode

 Direkte kobling

Z-akse føringsvei

Z-30-640

Z-akse kuleskrue 30-640 Firkantet type

X-etter.

X-30-540

X-akse kuleskrue 30-540 kvadrat type

 Føringsvei type

（30FZS）

Lineær føringsvei (30FZS)

Verktøytårn

 Type verktøytårn

6125

 Antall verktøystasjoner

（MM）

Verktøystørrelse (mm)

20*20

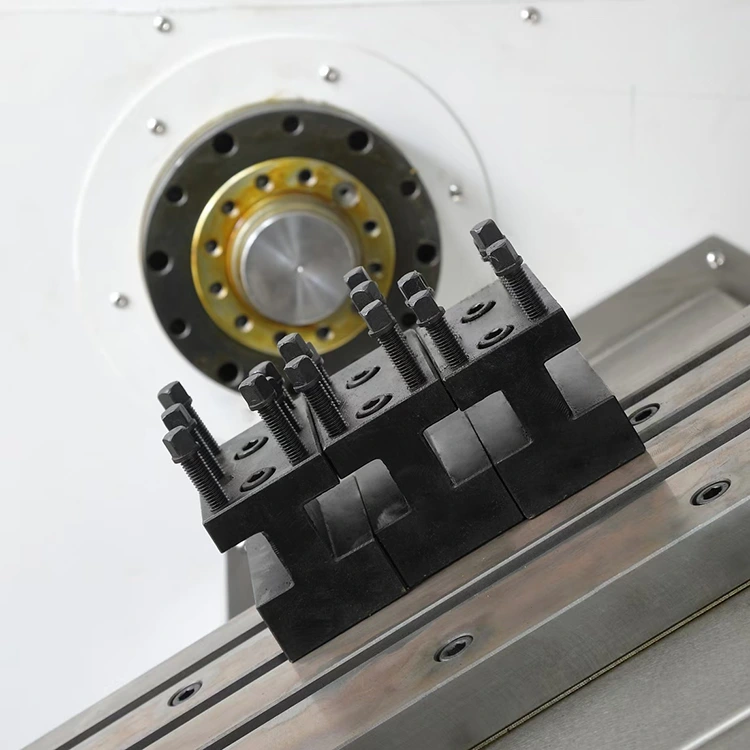

Fast verktøystolpe (20×20)

Truss

X-akse standard slag

2400 mm

X-Axis MaxSpeed

1,5 mm/s

Y-akse standard slag

650 mm

Y-akse Maks. hastighet

1m/s

Z-akse standard slag

1000 mm

Z-akse Maks hastighet

1,5 m/s

 Bretthøyde fra bakken

1100 mm

 Skuffstørrelse

550*350 mm

 Antall brett

2

2 bilder

 Fagverksmateriale

stål

 Slutt på griper

，

Pneumatisk klemme  pneumatisk rotasjon

 Overføringsmodus

Lineær føringsvei med skrå skinnestang

 Inngangsspenning

220V

 Inngående lufttrykk

0,5-0,8 pa

Strømforsyning

 Nominell total effekt

9KW

 Nominell totalstrøm

20A

Spes

 Maskinvekt

900 kg

Maskinstørrelse (L×B×H)

1650×1250×1600mm

annen

 Klemmemetode

Chuck diameter (valgfritt)

 Vannpumpekraft

380V/90W

Kuleskruemodell (X-akse)

2508

Kuleskruemodell (z-akse)

3208

Chip transportør type (valgfritt kjøp)

Maskineringsfelt

 Bilmotorsykkeldeler og maskinvaretilbehør
