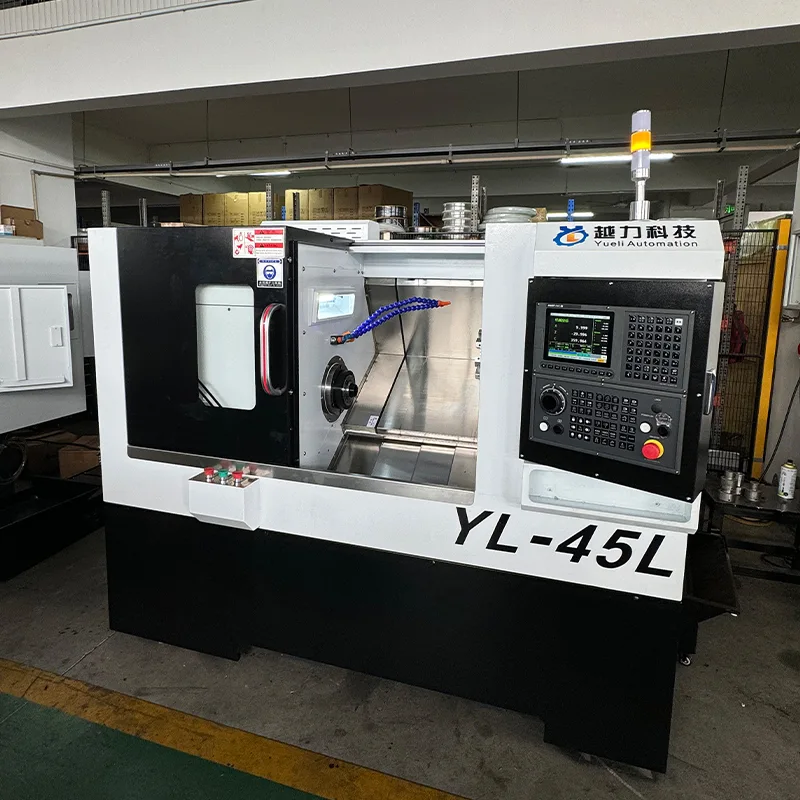

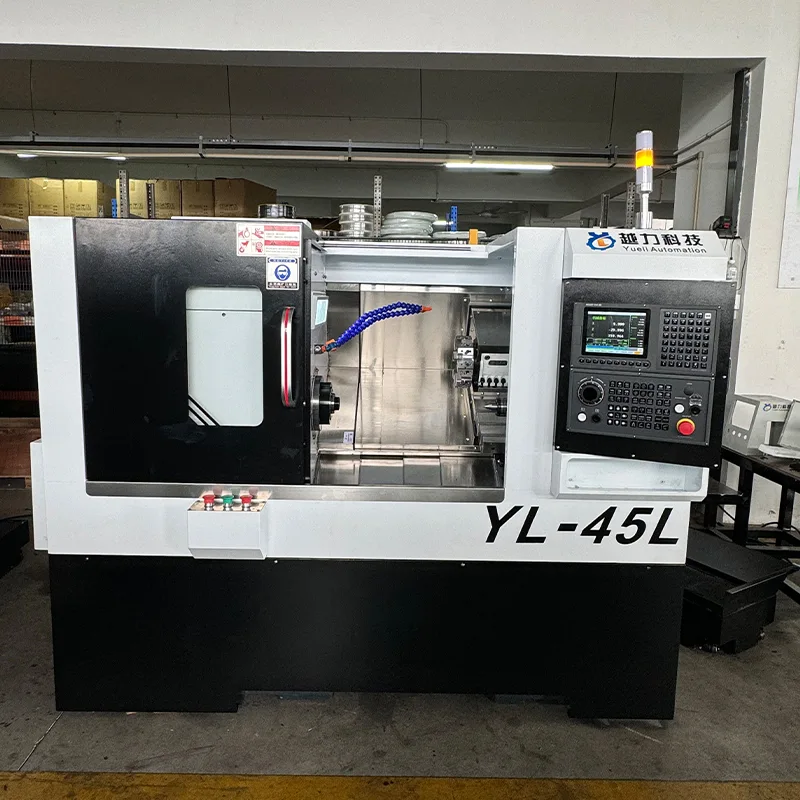

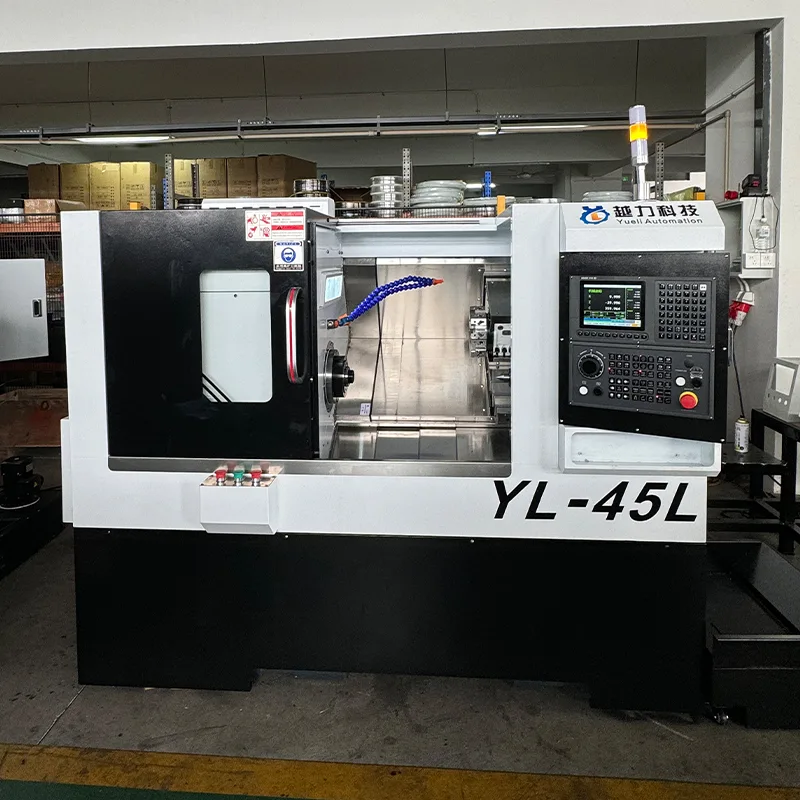

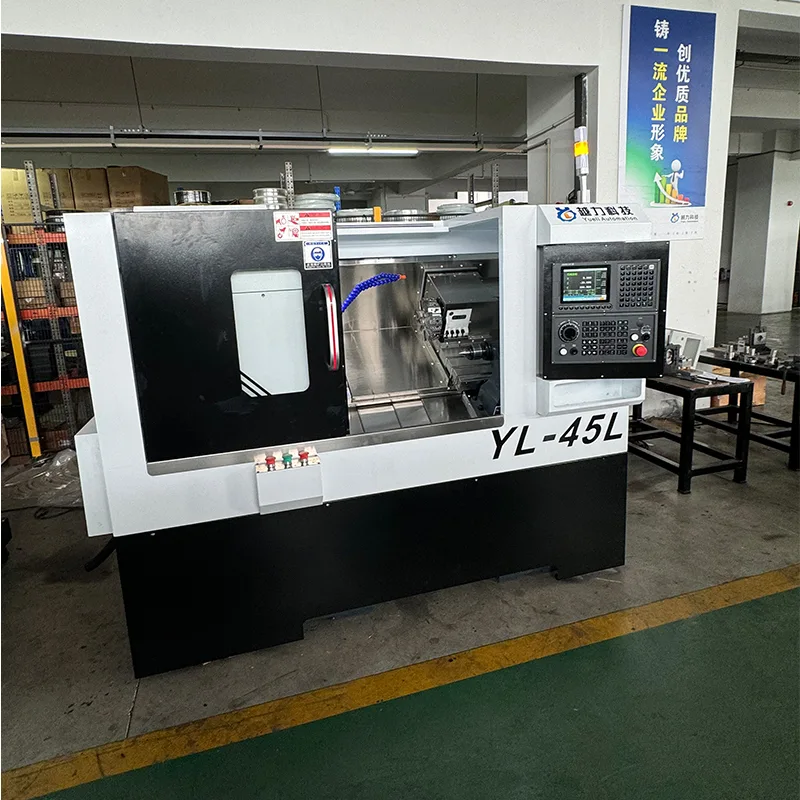

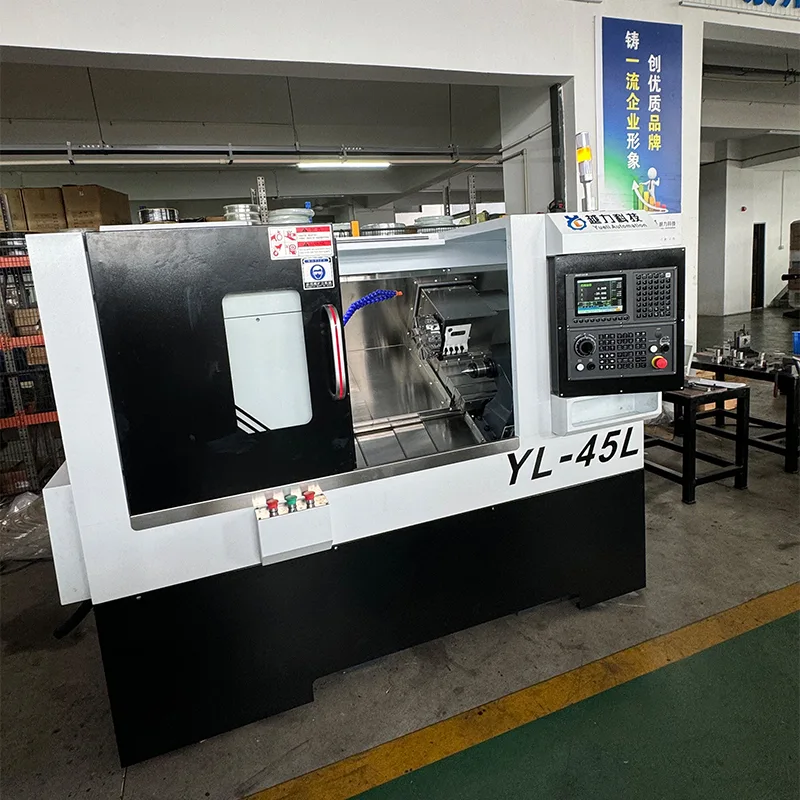

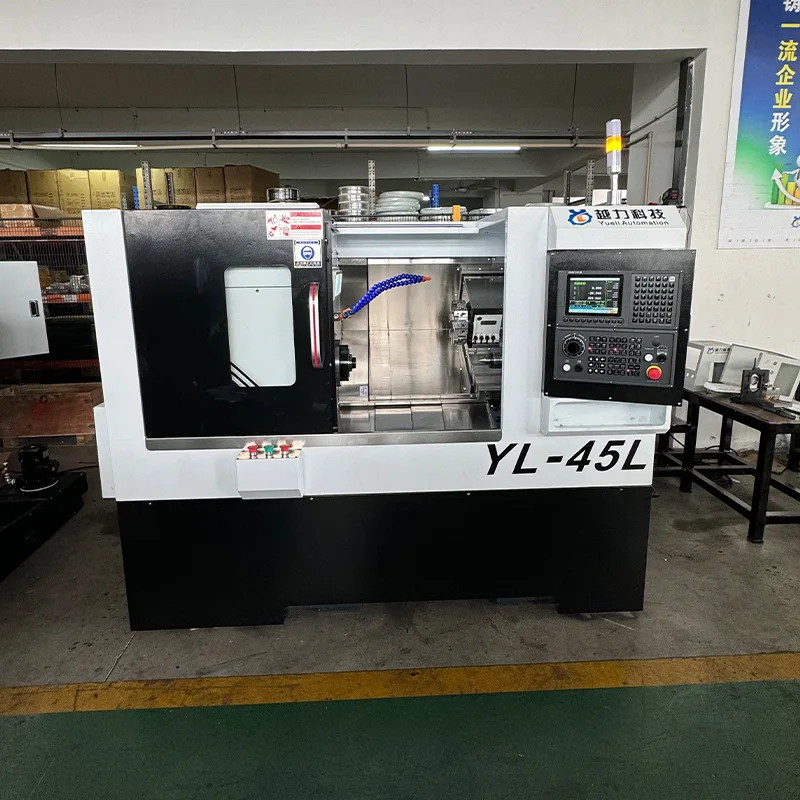

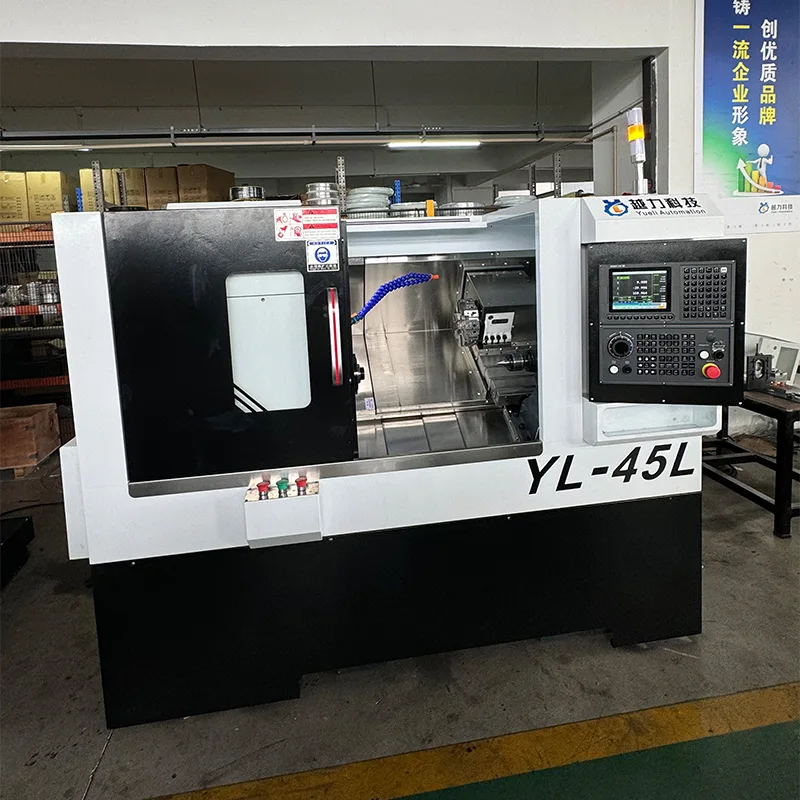

Skrå seng CNC dreiebenk med servotårn og bakstokk

CNC-dreiebenk med skråliggende seng med servotårn og bakstokk (modell YL-45L) er produsert av Quanzhou Yueli Automation Equipment Co., Ltd. Maskinen har en 30-graders skråbunnsdesign med et 63 servotårn for verktøy. Den er utstyrt med FANUC Oi-TF PLUS (5) CNC-system, Japan THK 32 mm presisjonskuleskruer og 30 mm presisjons lineære rulleføringer, som gir stabil og nøyaktig maskineringsytelse. Spindelhastigheten varierer fra 0 til 5000 RPM med en 7,5KW Huahong spindelmotor. Maskinen har en lineær føringsstamme med hydraulisk fremdrift, halestokkens vandring er 500 mm, og halestokkens avsmalning er MT4. Maksimal dreiediameter er 375 mm, og maksimal maskinlengde er 380 mm med chuck.

Tekniske spesifikasjoner

Følgende tekniske parametere gjelder for Slant Bed CNC Dreiebenk med Servo Turret og Tailstock.

Hovedkonfigurasjon

CNC-dreiebenken med skrå seng med servotårn og bakstokk er utstyrt med følgende nøkkelkomponenter.

Standard tilbehør

Følgende tilbehør er inkludert med Slant Bed CNC Dreiebenk med Servo Turret og Tailstock.

Maskinstruktur og nøkkelfunksjoner

CNC-dreiebenken med skrå seng med servotårn og bakstokk inneholder følgende strukturelle og ytelsesegenskaper.

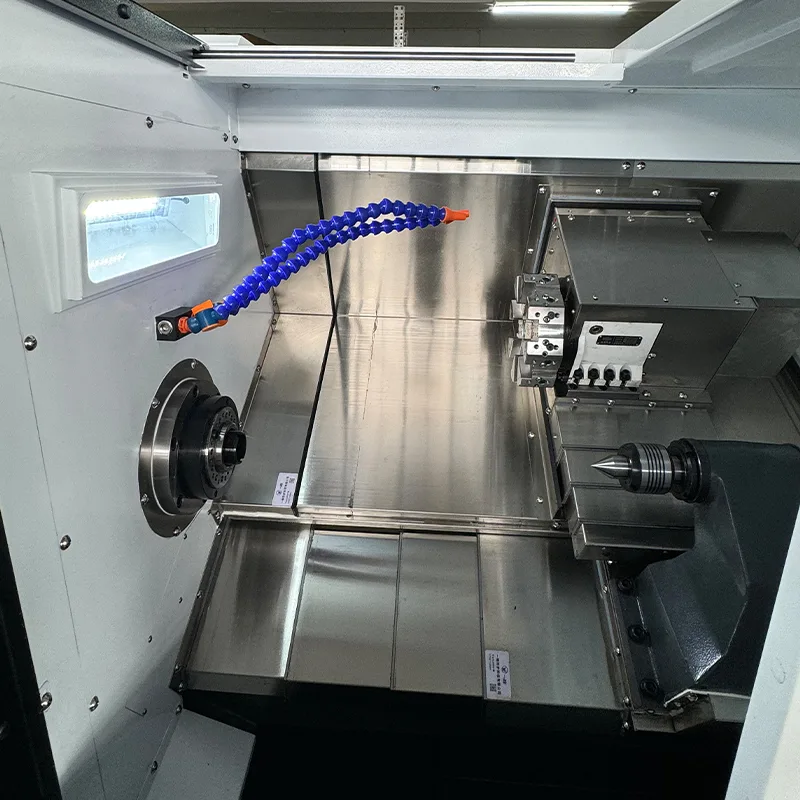

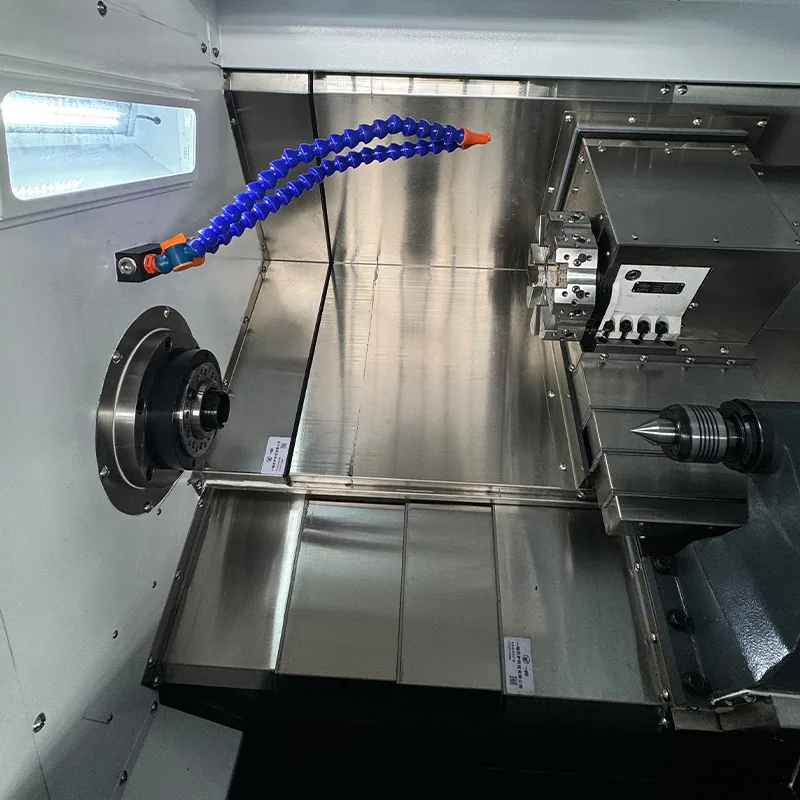

· Seng: 30-graders skrå beddesign for stivhet og effektiv flisflyt.

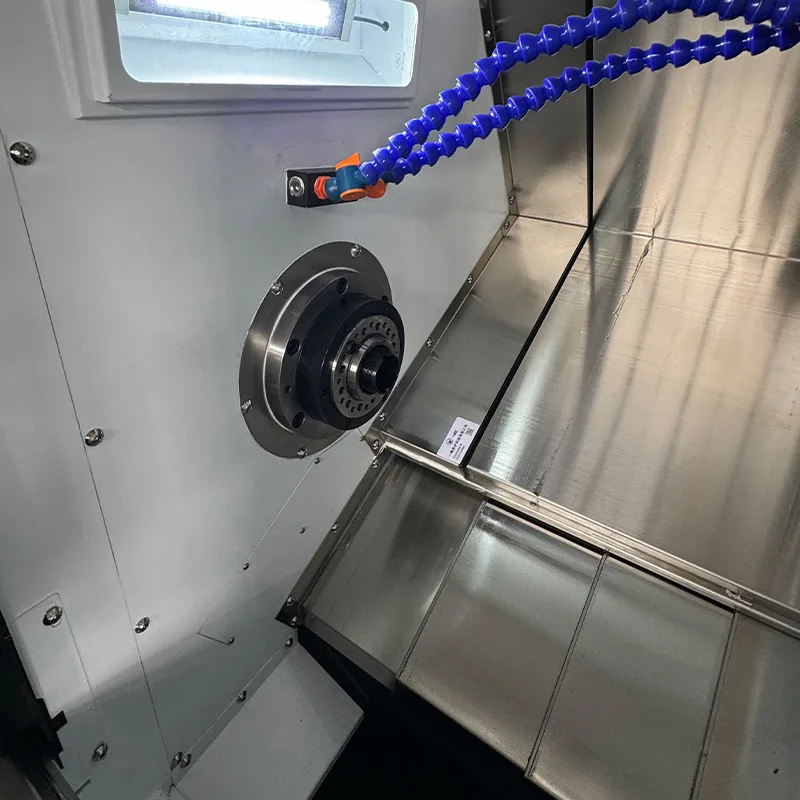

· Spindel: Patron presisjonsspindel med Japan NSK-lager. Spindel modell A2-5 med 170mm diameter. Hastighetsområde 0-5000 RPM.

· Føringsveier: Japan THK 30 mm presisjon lineære rulleføringer. X-akse med 4 standardblokker, Z-akse med 4 forlengede blokker.

· Kuleskruer: Japan THK 32 mm presisjonskuleskruer med 10 mm stigning for både X- og Z-akser.

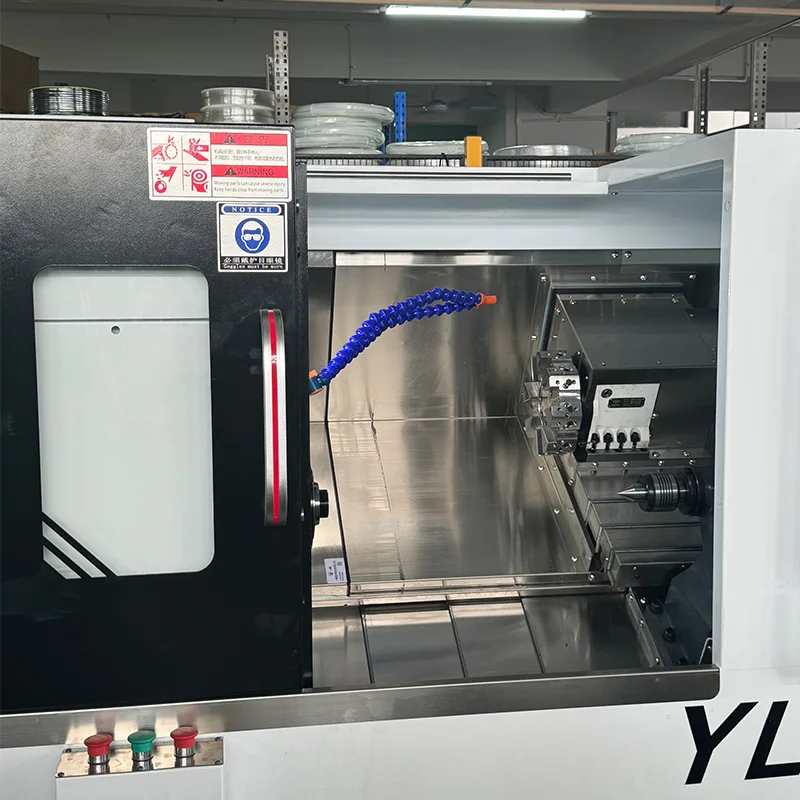

· Verktøy: 63 servotårn for automatisk verktøyskifte.

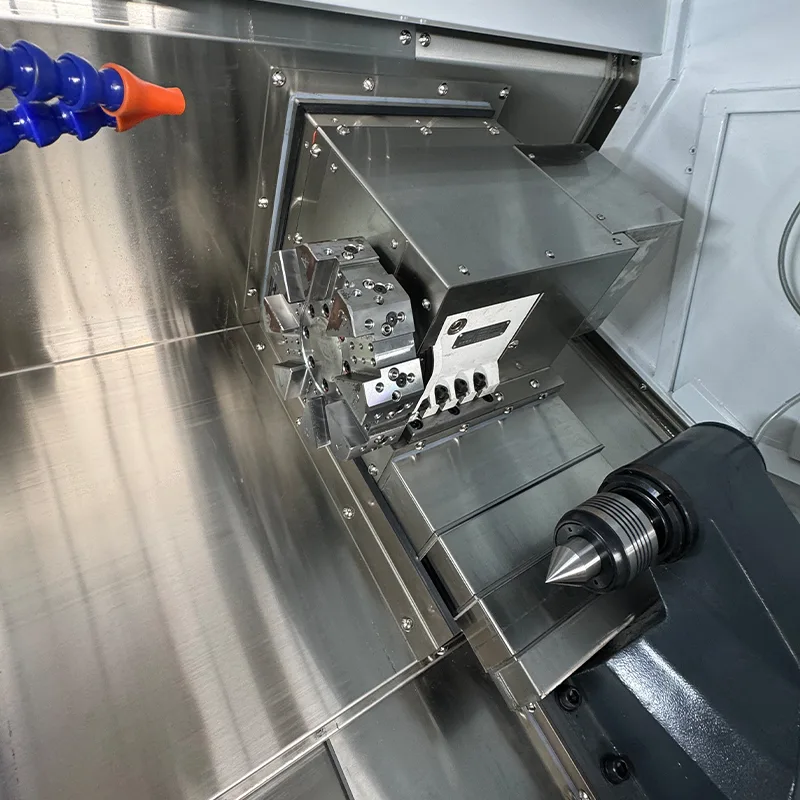

· Bakstokk: Lineær føringsbakstokk med hydraulisk fremdrift. Bakdekselvandring 500 mm. Bakdeksel taper MT4.

· Motorkoblinger: Hovedmotor med remdrift, X- og Z-motorer med direktedrift.

Bestillingsinformasjon

Følgende pris- og bestillingsdetaljer gjelder for Slant Bed CNC Dreiebenk med Servo Turret og Tailstock.

· Produktnavn: CNC dreiebenk med skrå seng (Tool Turret Type)

· Modell: YL-45L

· Betalingsbetingelser: 30% innskudd, balanse før forsendelse

· Garanti: 1 år for deler (ekskludert menneskeskapte skader)

· Skatt: 13 % mva inkludert

· Frakt: Inkludert

Ofte stilte spørsmål

Hva er kontrollsystemet til denne skråliggende CNC dreiebenken?

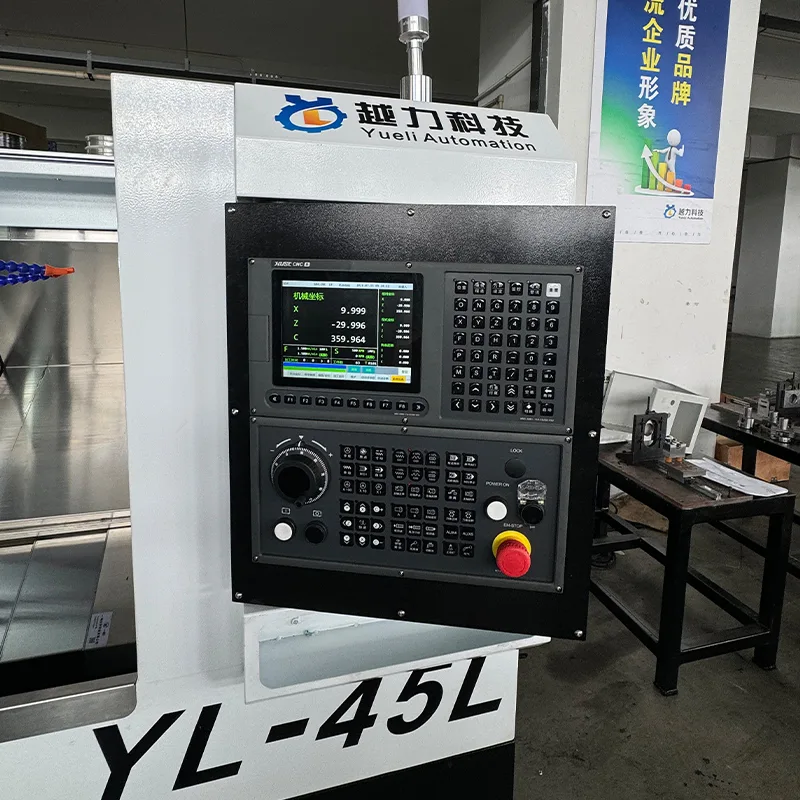

Den skråliggende CNC dreiebenken bruker FANUC Oi-TF PLUS (5) CNC-systemet med FANUC servomotorer og drivverk for X- og Z-aksene.

Hva er X- og Z-aksevandringen til denne maskinen?

X-aksevandring er 200 mm, og Z-aksevandring er 460 mm. Hva er spindelhastigheten og spindelmotoreffekten?

Spindelhastighetsområdet er 0 til 5000 RPM, og spindelmotoreffekten er 7,5KW fra Huahong.

Hvilken type seng og verktøy har denne maskinen?

Maskinen har en 30-graders skråbunn med et 63 servotårn for automatisk verktøyskifte.

Hva er spesifikasjonene for føringsveier og kuleskruer?

X- og Z-aksene bruker 32 mm presisjonskuleskruer og 30 mm presisjons lineære rulleføringer, begge fra Japan THK.

Hva er vekten og dimensjonene til denne CNC dreiebenken?

Maskindimensjonene er 1875×1021×1263mm, og vekten er cirka 1,8 tonn.

Hva slags bakstokk har maskinen?

Maskinen har en lineær føringsstamme med hydraulisk fremdrift, halestokkens vandring er 500 mm, og halestokkens avsmalning er MT4.
