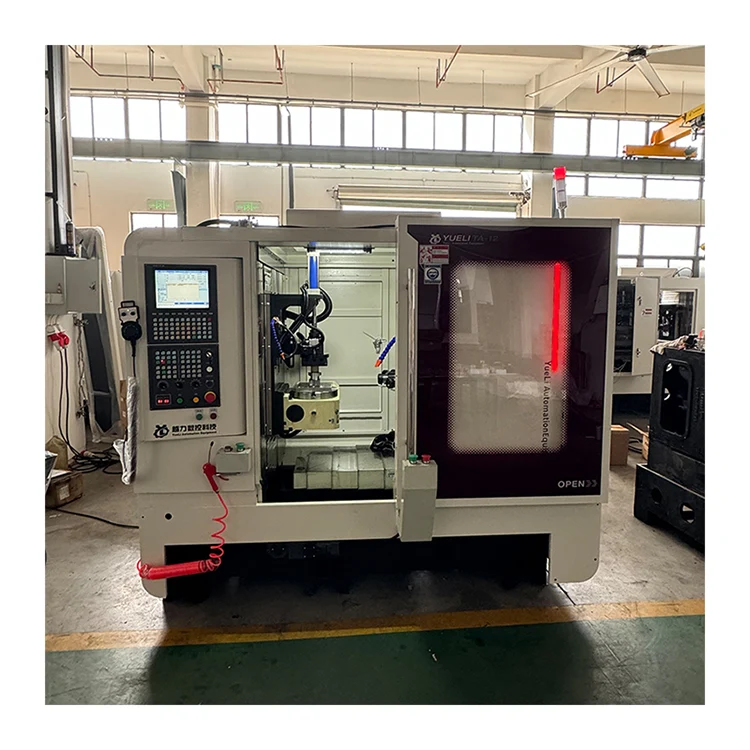

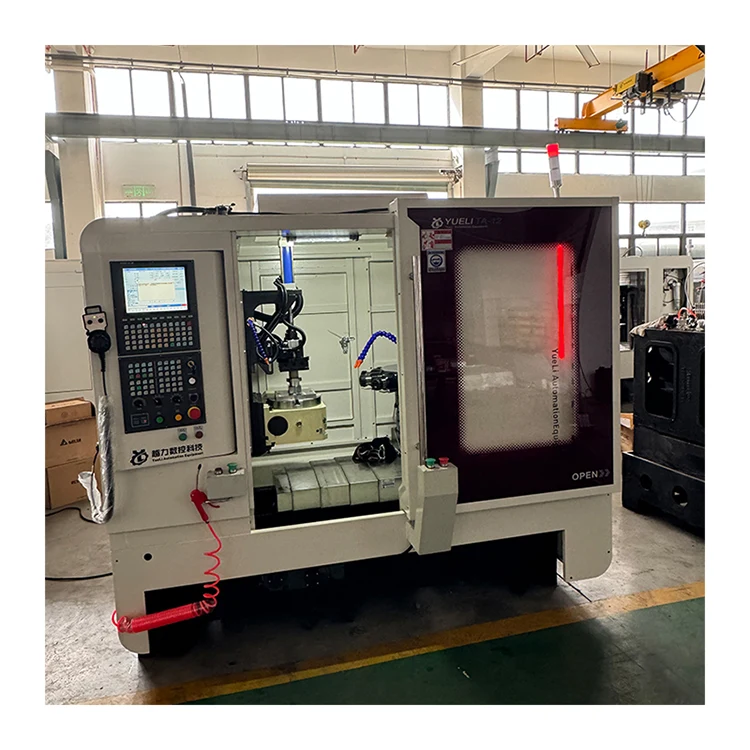

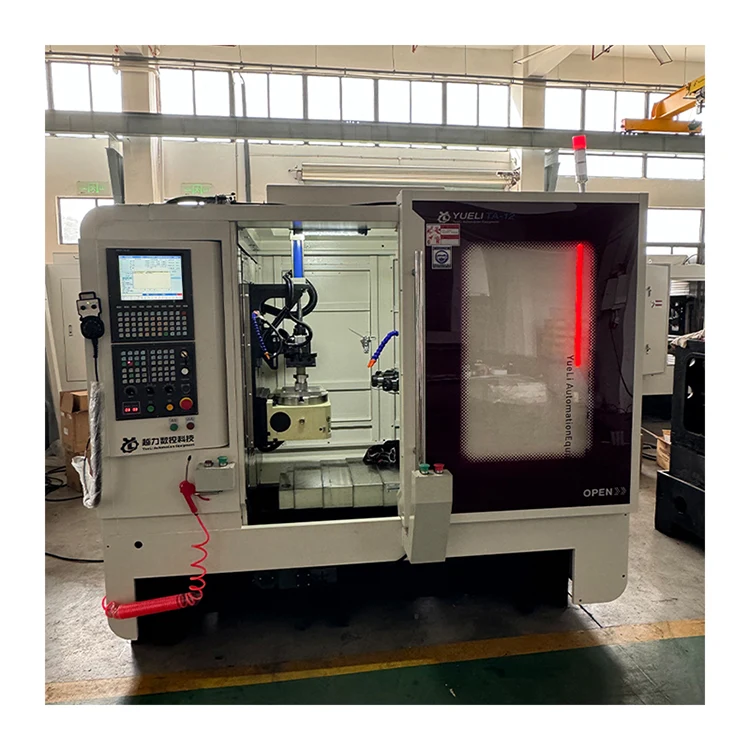

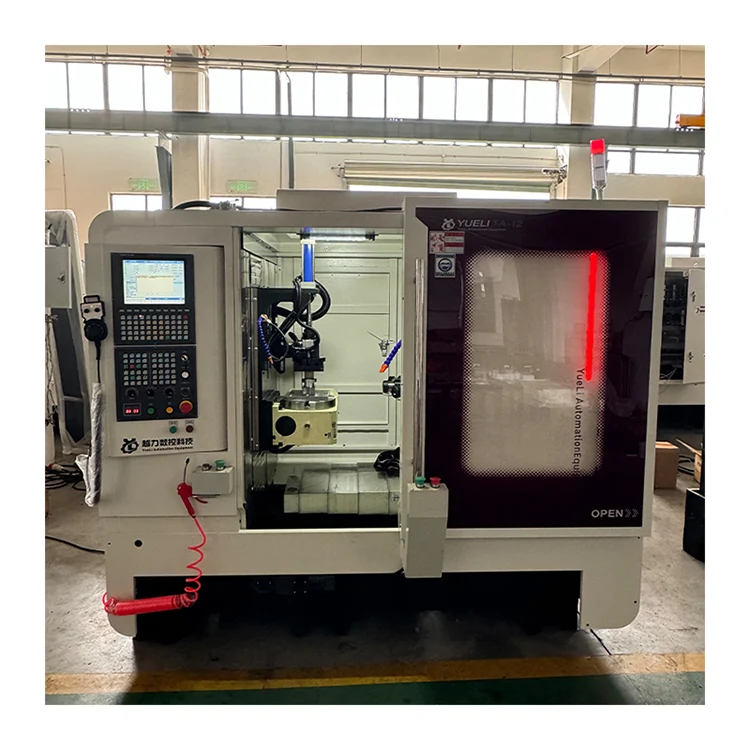

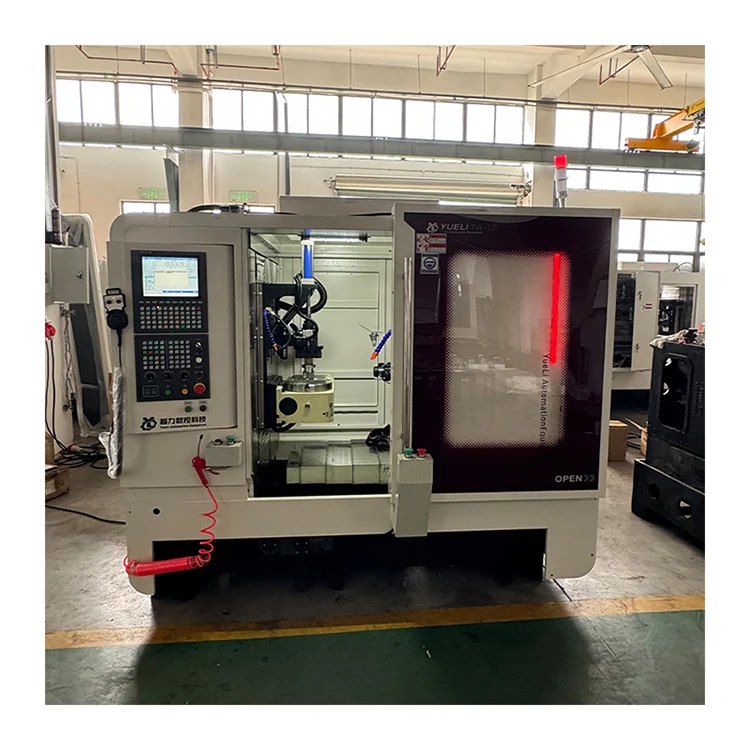

Horisontal 12-spindler CNC-tårnmaskin

Horisontal 12-spindler CNC-tårnmaskin (intern modell TA-12) er produsert av Quanzhou Yueli Automation Equipment Co., Ltd. Den er egnet for produksjon og prosessering av store og mellomstore partier. Maskinen har jevnt og sjenerøst utseende, enkel og intuitiv betjening og praktisk justering. Med CNC-kontroll gir den høyere automatisering, god pålitelighet og redusert arbeidsintensitet, noe som gjør at én person kan betjene og administrere flere maskiner. Dette produktet er et ideelt høyeffektivt anti-forurensningsbehandlingsutstyr.

Produktintroduksjon

Horisontal 12-spindler CNC-tårnmaskin er egnet for produksjon og prosessering av store og mellomstore partier. Utseendet til maskinen er jevn og sjenerøs, operasjonen er enkel og intuitiv, og justeringen er praktisk. CNC-kontrollen er tatt i bruk, graden av automatisering er høyere, påliteligheten er god, arbeidsintensiteten til operatøren reduseres, og driften og styringen av en person og flere maskiner kan realiseres.

Tekniske konfigurasjonsparametre

Følgende komponenter og spesifikasjoner gjelder for den horisontale 12-spindler CNC-tårnmaskinen.

Hoved tekniske parametere

Følgende tekniske parametere gjelder for den horisontale 12-spindler CNC-tårnmaskinen.

Maskinstruktur og ytelse

Den horisontale 12-spindler CNC-tårnmaskinen har følgende strukturelle og ytelsesegenskaper.

· Enkelt maskineringssenter. Programkontroll bruker Taiwan Hust-kontrollsystem med deteksjonsfunksjon for å unngå skade på kran eller verktøy på grunn av magnetventil eller sylinderfeil. Menneske-maskin-vennlig dialog for enkel betjening.

· Passer for behandling av store og mellomstore partier. Engangsklemming fullført. Høy effektivitet og god presisjon.

· Tappemekanismen trenger ikke å erstatte blyskruen. Pitch er standard. Beijing CTB hovedservomotor med egen frekvenskonvertering forbedrer gjengeoverflatens ruhet og sikrer nøyaktighet.

· Uavhengig forskning og utvikling av strømhodekomponenter. Presisjonssliping. God slitestyrke. Lang levetid.

· Hust CNC-system lar innstilling av matehastighet i henhold til behov. Etter langvarig bruk slites blyskruen ut, systemet har verktøykompensasjonsfunksjon.

· Hver motoriserte glideflate bruker sentralisert automatisk smøreenhet for å sikre maskinverktøyets levetid.

· Skyvebordbevegelse drevet av servomotor. Flere koordinater kan settes digitalt. Høy posisjoneringsnøyaktighet. Lav vibrasjon. Rask respons.

· Under bearbeiding vises arbeidsstykkestatus på berøringsskjermen. Alarmfunksjon for feil.

· Helt lukket beskyttelse sikrer personlig sikkerhet og forbedrer behandlingsmiljøet.

Hovedstrukturkomponenter

Den horisontale 12-spindler CNC-tårnmaskinen består av følgende strukturelle hovedkomponenter.

· Kolonne: 1 sett

· Den fjerde aksen: 1 sett

· Basis: 1 sett

· Elektronisk system: 1 sett

· Hydraulisk skrustikke: 1 sett

· Brickfjerningssystem: 1 sett

Elektrisk system

Den horisontale 12-spindler CNC-tårnmaskinen bruker følgende elektriske komponenter.

· Magnetventil: Taiwan AirTAC. God stabilitet. Lufttrykket kan ikke være lavere enn 0,5 MPa.

· AC-kontaktor: Schneider. God stabilitet.

· Relé: Omron. God stabilitet.

Smøresystem

Hvert krafthode på den horisontale 12-spindler CNC-tårnmaskinen smøres med smør, som er lett å bruke og betjene, noe som sikrer levetiden til smøreoverflaten.

Standard tilbehør og dokumenter

 Den horisontale 12-spindler CNC-tårnmaskinen kommer med følgende tilbehør og dokumenter.

· Verktøyboks inkludert: Dobbeltendet skiftenøkkel 17-19, sekskantnøkkel 1,5-10 (1 sett).

· Tilfeldige dokumenter: Systemspesifikasjon, bruksanvisning, driverinstruksjoner (1 kopi hver).

Ofte stilte spørsmål

Hva er spindelgrensesnittet og maksimal borekapasitet?

Spindelgrensesnittet er ER40. Maksimal borediameter er 60 mm for gjennomgående kobberhull, og maksimal borediameter er M50×3 mm for kobber.

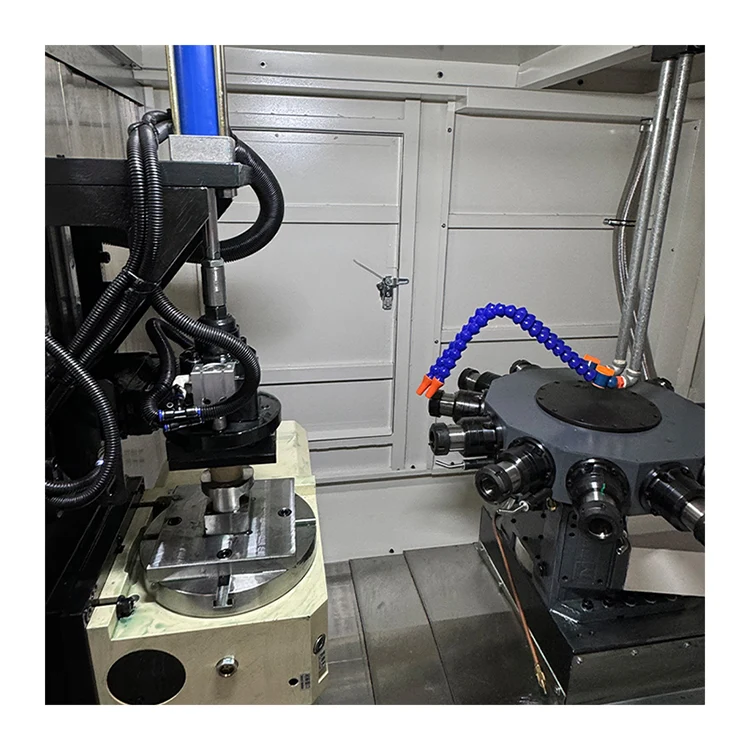

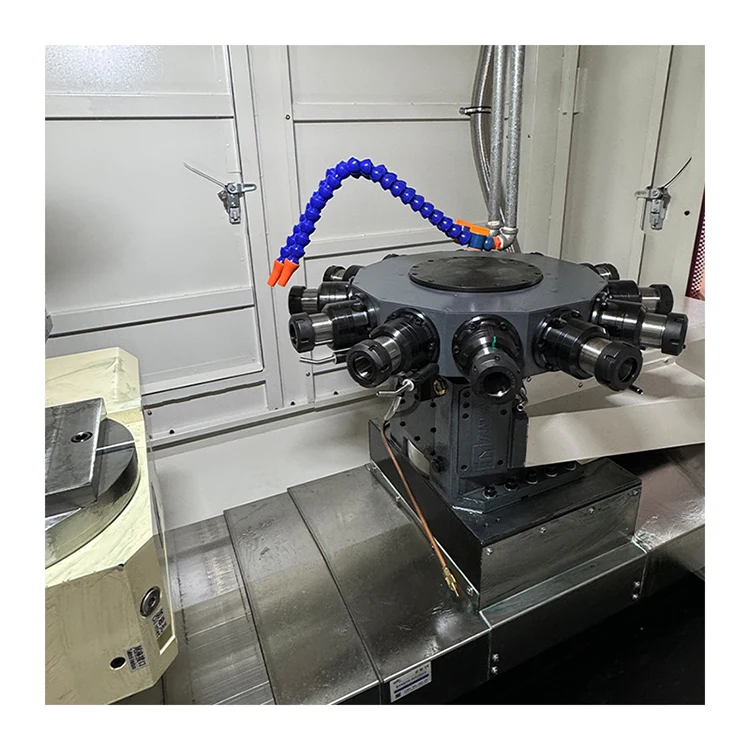

Hvor mange spindler har tårnet?

Det roterende tårnet har 12 spindler. Verktøybyttetiden er 0,8 sekunder per 180 grader.

Hva er bevegelsene i X-, Y- og Z-aksene?

X-aksevandring er 350 mm, Y-aksevandring er 400 mm, og Z-aksevandring er 300 mm. Maksimal bevegelseshastighet for alle akser er 30 m/min.

Hva er CNC-systemet og spindelmotorkraften?

Maskinen bruker Taiwan Hust CNC-systemet med en servospindelmotoreffekt på 5,5KW til 7,5KW (valgfritt).

Hva er maskinens vekt og dimensjoner?

Maskindimensjonene er 2200×1765×1922mm med platedeksel, og nettovekt er 3500KG.

Quanzhou Yueli Automation Equipment Co., Ltd. – Nan'an, Fujian, Kina – Grunnlagt 2013
