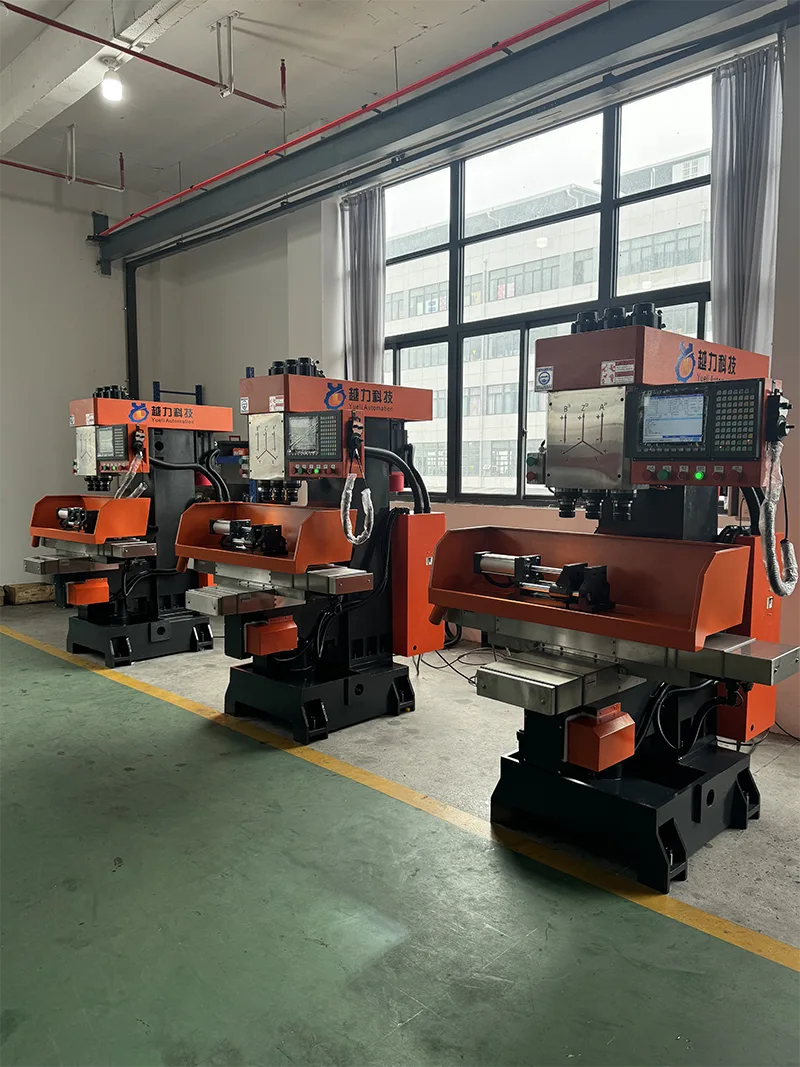

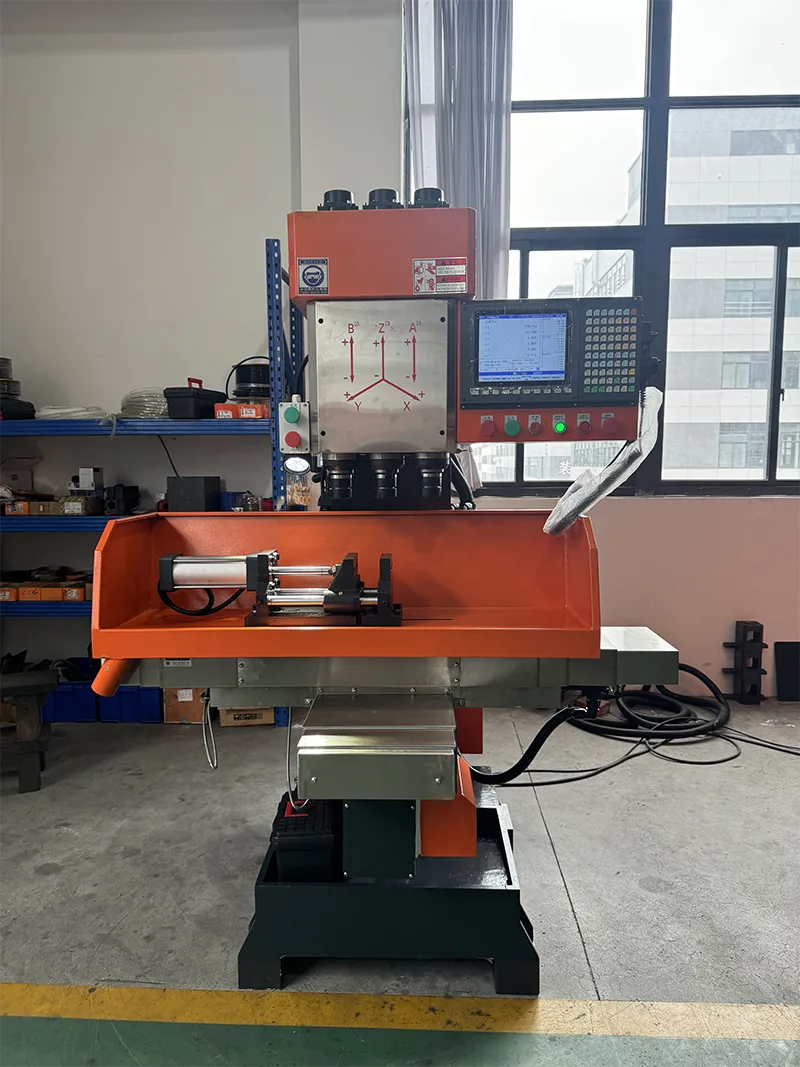

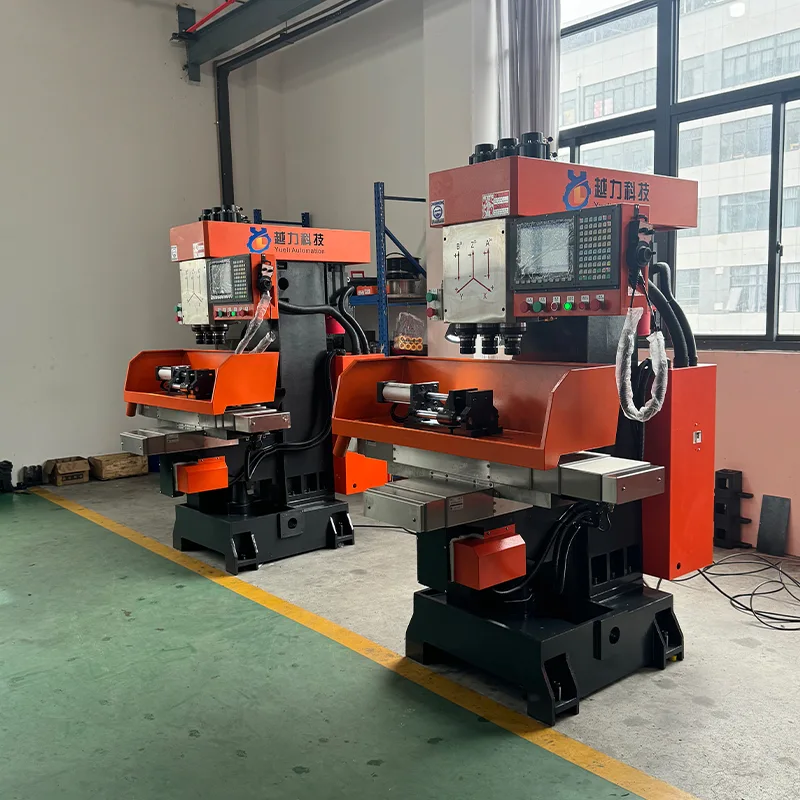

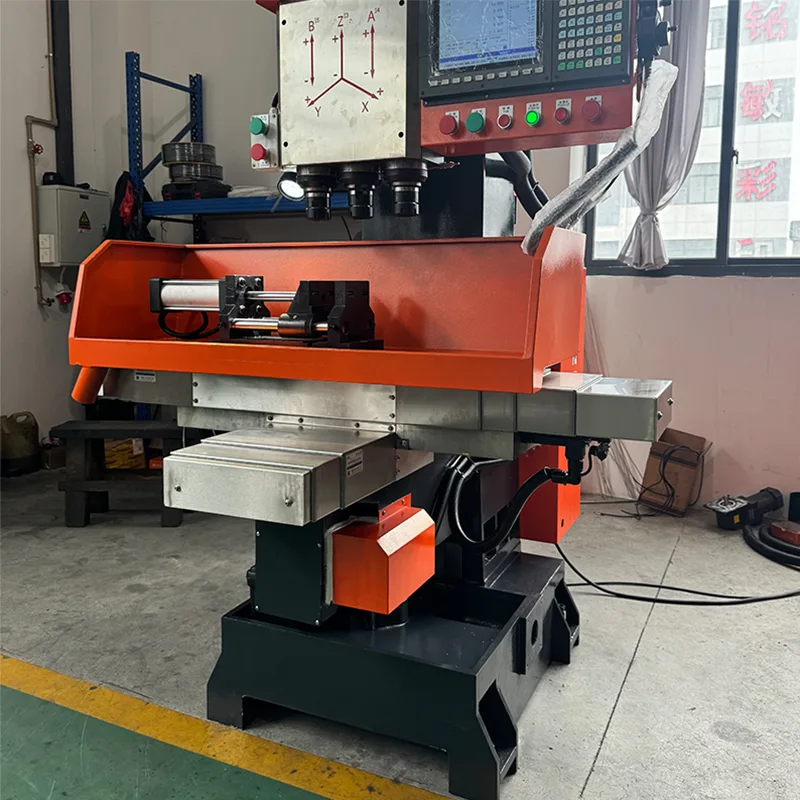

Vertikal CNC treakset

Vertikal CNC tre-akset ZSK-4150X4 er et modent produkt fra vårt selskap. Denne verktøymaskinen løser problemet med at boring, rømme og tapping ikke kunne fullføres samtidig ved behandling av et stort antall deler. Komplett boring, rømme, avfasing og tapping og andre krav, det er et ideelt mekanisk utstyr for å oppnå høy effektivitet og energisparing. Maskinen er enkel å betjene og kan betjenes fritt uten spesielt teknisk personell. Selskapet har samlet mer enn ti år med profesjonell teknologi og streng kvalitetskontroll, og det har god ettersalgsservice, som blir godt mottatt av kundene.

Produktintroduksjon

Vertikal CNC tre-akset ZSK-4150X4 er et modent produkt fra vårt selskap. Denne verktøymaskinen løser problemet med at boring, rømme og tapping ikke kunne fullføres samtidig ved behandling av et stort antall deler.

· Komplett boring, rømme, fasing og tapping i én operasjon.

· Ideelt mekanisk utstyr for å oppnå høy effektivitet og energisparing.

· Enkel å betjene uten spesielt teknisk personell.

· Mer enn ti år med profesjonell teknologi og streng kvalitetskontroll.

· God ettersalgsservice, godt mottatt av kundene.

Hovedfunksjoner

Den vertikale CNC tre-akse ZSK-4150X4 har følgende funksjoner.

· Behandling av et stort antall deler, boring og rømme og tapping fullføres på en gang, med høy effektivitet.

· Flykroppen er kompakt og stiv.

· Hovedakselen er laget av høykvalitets legert stål, og den er herdet og varmebehandlet, nøyaktig slipt. Den har høy slitestyrke.

· Glideflaten slukkes av supersonisk frekvens. Den har en smøreanordning for å sikre levetiden til glideflaten.

· Venstre og høyre bevegelse av arbeidsbordet vedtar en startanordning og en bufferposisjoneringsanordning, som har liten vibrasjon og rask bevegelse.

· Håndtaket på kniven har en type trekkstang, som ikke er lett å falle av. Den har høy sikkerhet.

Tekniske spesifikasjoner

Følgende tekniske parametere gjelder for vertikal CNC treakset ZSK-4150X4.

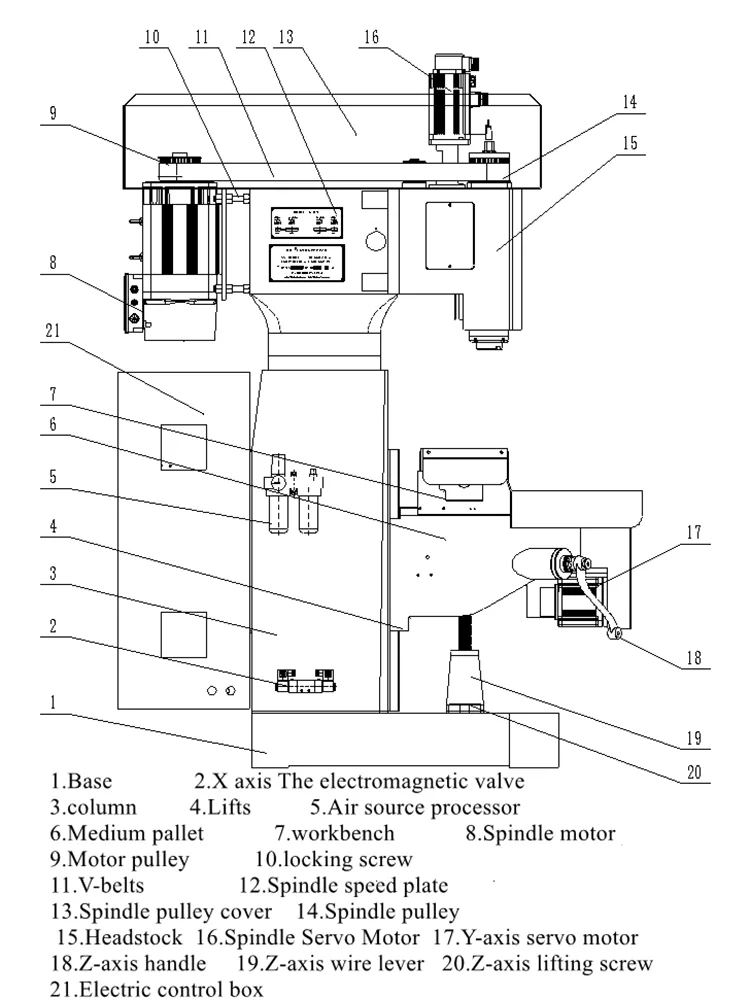

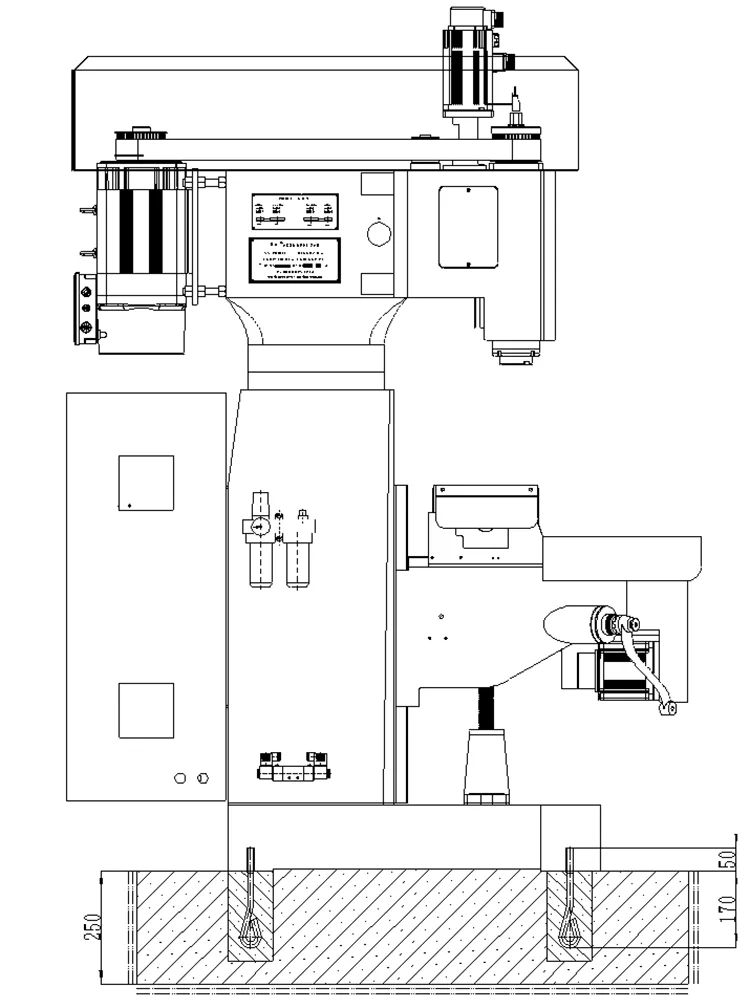

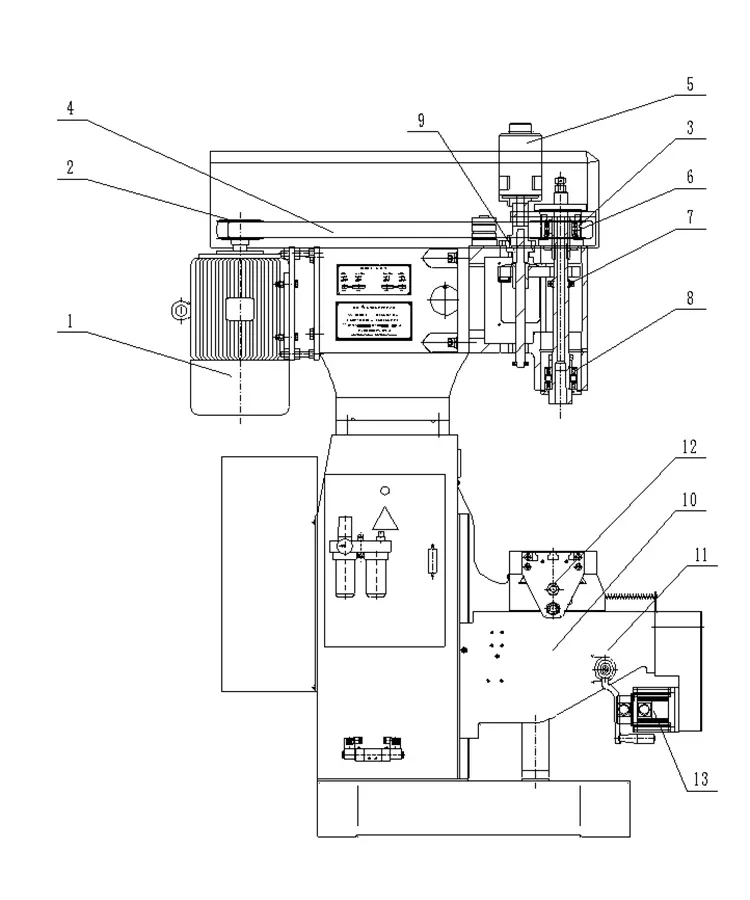

Maskinverktøysmekanisme og ytelse

Utformingen av den vertikale CNC-treaksen ZSK-4150X4 tar i bruk de strukturelle egenskapene til fresemaskin og støttende startenhet, som har fordelene med høy prosesseringseffektivitet, stabil presisjon og enkle operasjonsprosedyrer. Bruken av PLS for logisk kontrollbehandling kan effektivt unngå buekortslutning forårsaket av forover- og bakoverkobling av motoren. Samtidig brukes pulsutløsningsmetoden for å drive magnetventilen for å unngå fenomenet at magnetventilspolen er energisert i lang tid, noe som får spolen til å brenne ut.

· Struktur: Enkelt maskineringssenter. Programkontroll bruker Taiwan Yitu-kontrollsystem med deteksjonsfunksjon for å unngå skade på kran eller verktøy på grunn av feil på magnetventil eller oljesylinder. Menneske-maskin-vennlig dialog for enkel betjening.

· Egnet for behandling av store og mellomstore partier. Engangsklemming. Høy effektivitet og god presisjon.

· Tappemekanismen trenger ikke erstatte blyskruedrift. Pitch er standard. Beijing supersynkron hovedservomotor med egen frekvenskonvertering forbedrer trådoverflatens ruhet og sikrer nøyaktighet.

· Uavhengig forskning og utvikling av strømhodekomponenter. Presisjonssliping. God slitestyrke og lang levetid.

· Hust CNC-system kan stille inn matehastighet etter behov. Etter langvarig bruk slites blyskruen ut, systemet har verktøykompensasjonsfunksjon.

· Hver motorisert glideflate vedtar sentralisert automatisk smøreanordning for å sikre maskinverktøyets levetid.

· Skyvebordbevegelse drevet av servomotor. Flere koordinater kan settes digitalt. Høy posisjoneringsnøyaktighet. Lav vibrasjon. Rask respons.

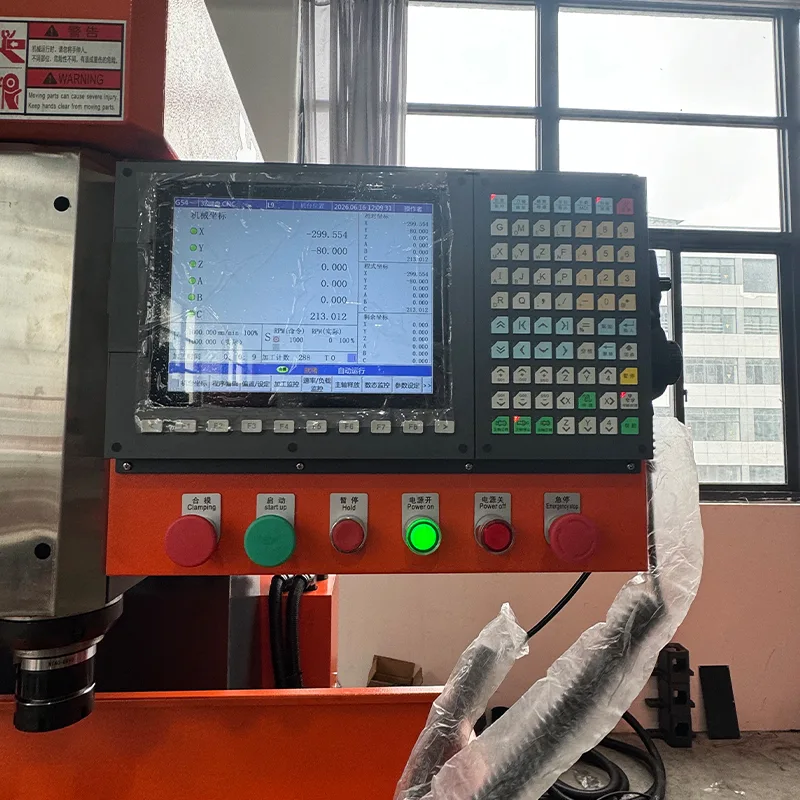

· Under bearbeiding vises arbeidsstykkestatus via berøringsskjerm. Alarmfunksjon for feil.

· Helt lukket beskyttelse sikrer personlig sikkerhet og forbedrer behandlingsmiljøet.

Elektrisk system

Den vertikale CNC tre-akse ZSK-4150X4 bruker følgende elektriske komponenter.

· Magnetventil: Taiwan AirTAC. God stabilitet. Lufttrykket kan ikke være lavere enn 0,5 MPa.

· AC-kontaktor: koreansk LS. God stabilitet.

· Stafett: Omron. God stabilitet.

Overføringssystem

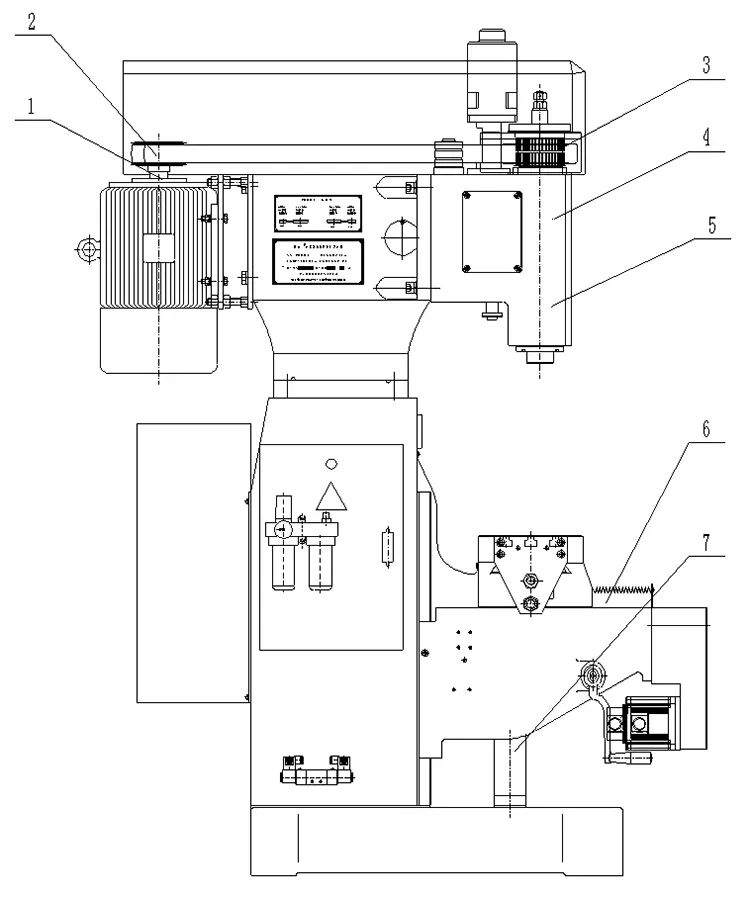

Den vertikale CNC tre-akse ZSK-4150X4 bruker følgende transmisjonskomponenter.

Smøresystem

Spindelhylsen og styreskinnenes overflate smøres av en manuell smørepumpe, noe som gjør operasjonen enklere og mer omfattende, og sikrer smøreflatens levetid.

Forholdsregler for drift og behandling

Følgende forholdsregler er fra bruksanvisningen til vertikal CNC treakset ZSK-4150X4.

· Les bruksanvisningen og medfølgende dokumenter før bruk.

· Strømforsyning: trefaset fireleder, 7KW kapasitet, isolert ledningstverrsnitt ikke mindre enn 4mm² (kobber).

· Ikke installer nær varmekilder, høye temperaturer eller støvete områder.

· Fyll olje på oljemerkelinjen før første gangs bruk etter utpakking.

· Kjølepumpe kan ikke kjøre uten væske.

· Ikke del strømboks med elektriske sveisemaskiner eller høy-/mellomfrekvent utstyr.

· Jordledning må kobles til standard. Tverrsnitt ikke mindre enn 2,5 mm².

· Etter at strømmen er slått på, bruk en testpenn for å sjekke at utsiden av maskinen ikke er elektrifisert før testkjøring.

· Start oljepumpemotoren i henhold til manualen. Vær oppmerksom på om oljepumpen er reversert.

· Nærhetsbrytere er justert og fikset. Små justeringer tillatt. Store endringer konsulterer ettersalgsservice.

· Omformerparametere satt før fabrikk. Bruker har ikke lov til å stille inn separat.

· Ikke trykk "manuell"-knappen raskt og ofte for å unngå omformeralarm.

· Ved utskifting av verktøy eller justering av drivremmen, slå av ekstern strømforsyning.

· Gul-grønn jordingsterminal må være jordet. Ikke koble faseledningen til nøytral terminal (N).

· Ikke velg overbelastningsdrift. Bruk passende verktøy, kuttemengde, matehastighet.

· Låsebryter på elektrisk kontrollboks. Slå av strømmen og lås under vedlikeholdsinspeksjon.

Ofte stilte spørsmål

Hva er spindelavsmalningen til denne maskinen?

Spindelavsmalningen til vertikal CNC treakset ZSK-4150X4 er MT4.

Hva er den maksimale hulldiameteren som kan maskineres?

Maksimal hulldiameter er Ф50 mm ved bearbeiding av kobberdeler med 4 skjærekanter og mating per omdreining 0,16 mm/r.

Hva er maksimal tappediameter?

Maksimal anboringsdiameter er Ф50 mm for bearbeiding av kobberdeler. Hva er bevegelsene til X-, Y- og Z-aksene? X-aksevandring er 400 mm, Y-aksevandring er 250 mm, og Z-aksevandring er 320 mm.

Hva er spindelhastighetsområdet?

Spindelhastighetsområdet Z1 og Z2-aksen er 619 til 1420 r/min med servokontroll.

Hva er spindelmotorens effekt og den totale maskinvekten?

Spindelservomotoreffekten er 5,5KW ved 380V, og maskinens nettovekt er 2500KG.

Hvilket kontrollsystem bruker denne maskinen?

Maskinen bruker Taiwan Yitu-kontrollsystemet med menneske-maskin-vennlig dialog for enkel betjening.
