Lineær føring Boring Tappesenter Åpen Type

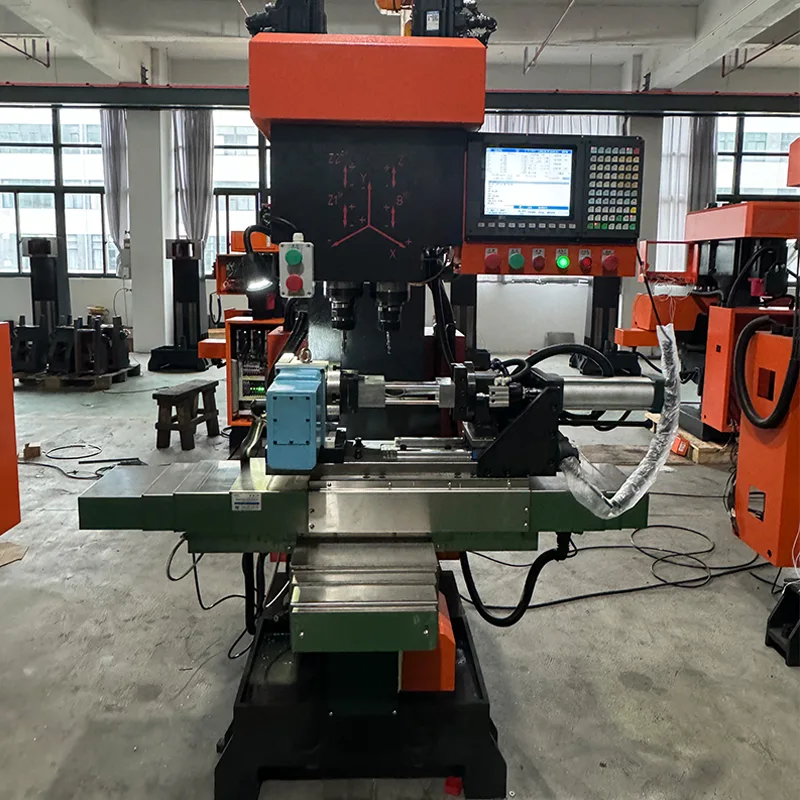

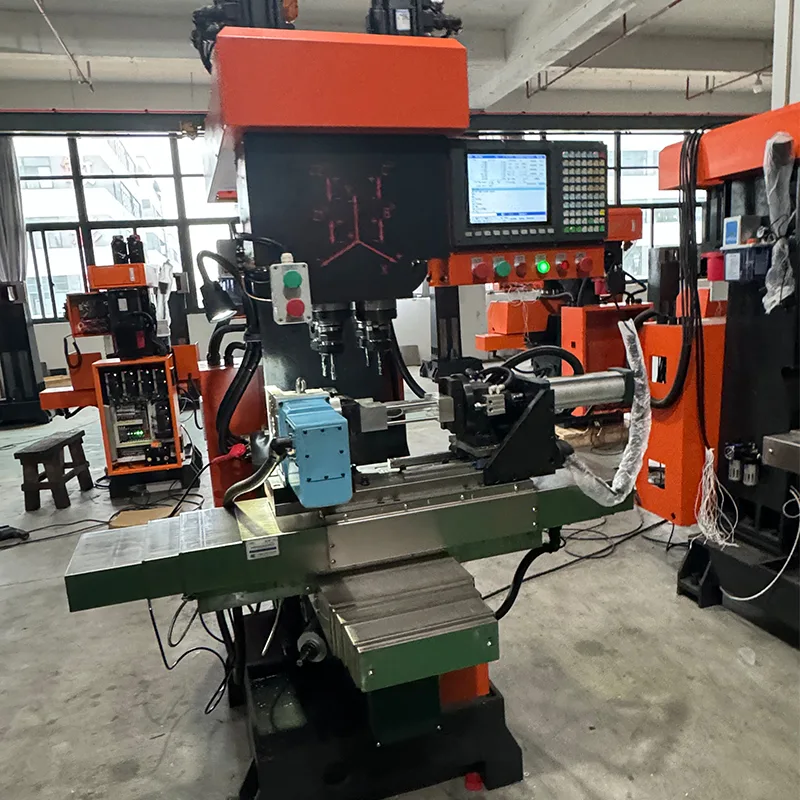

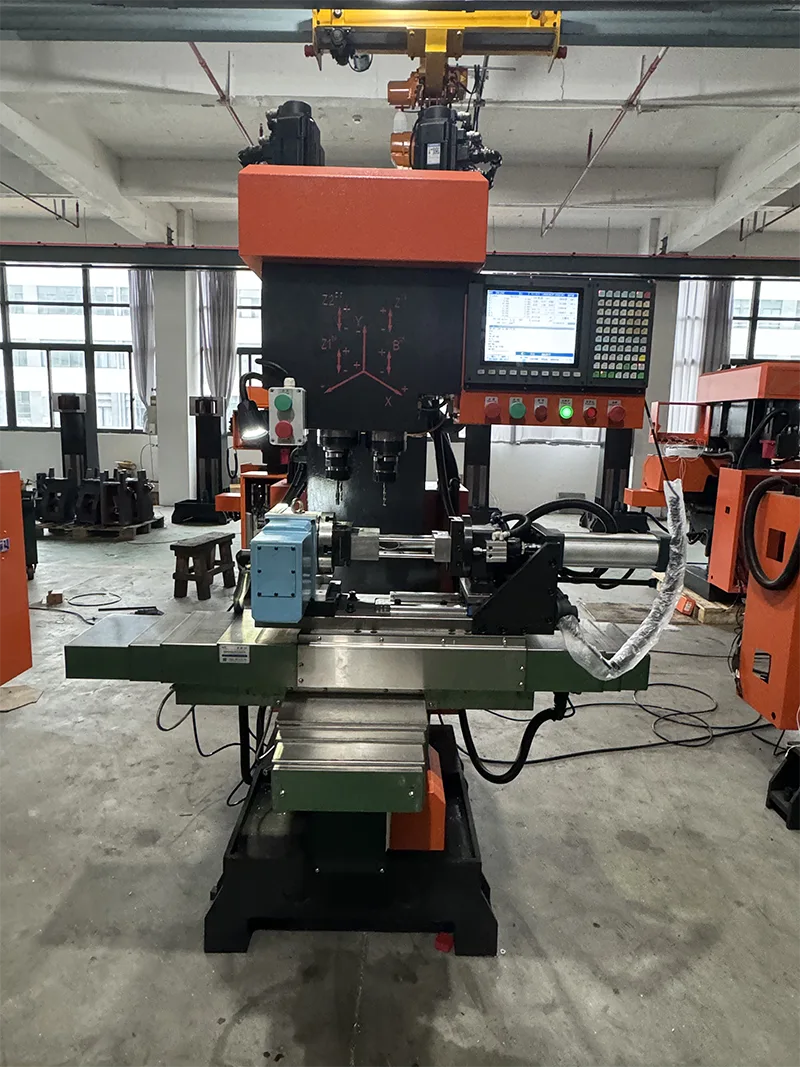

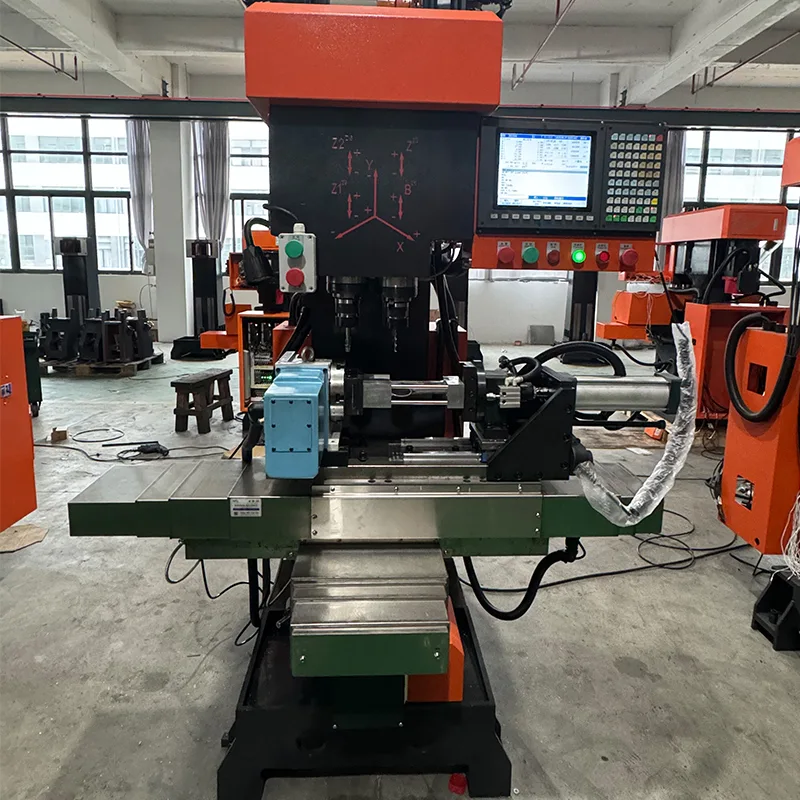

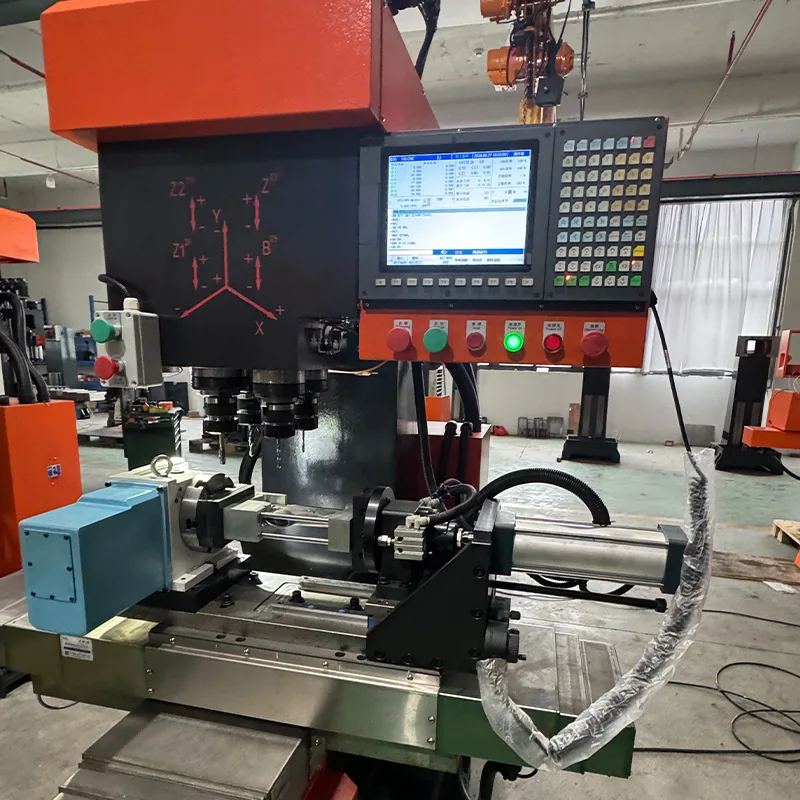

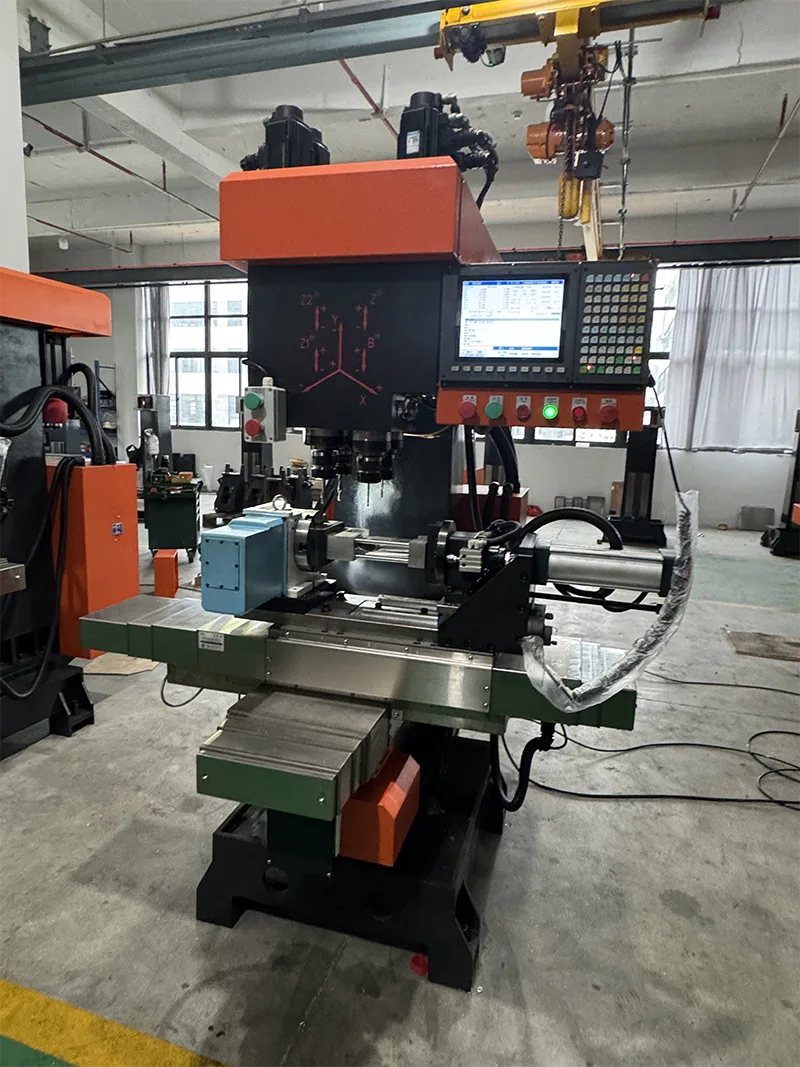

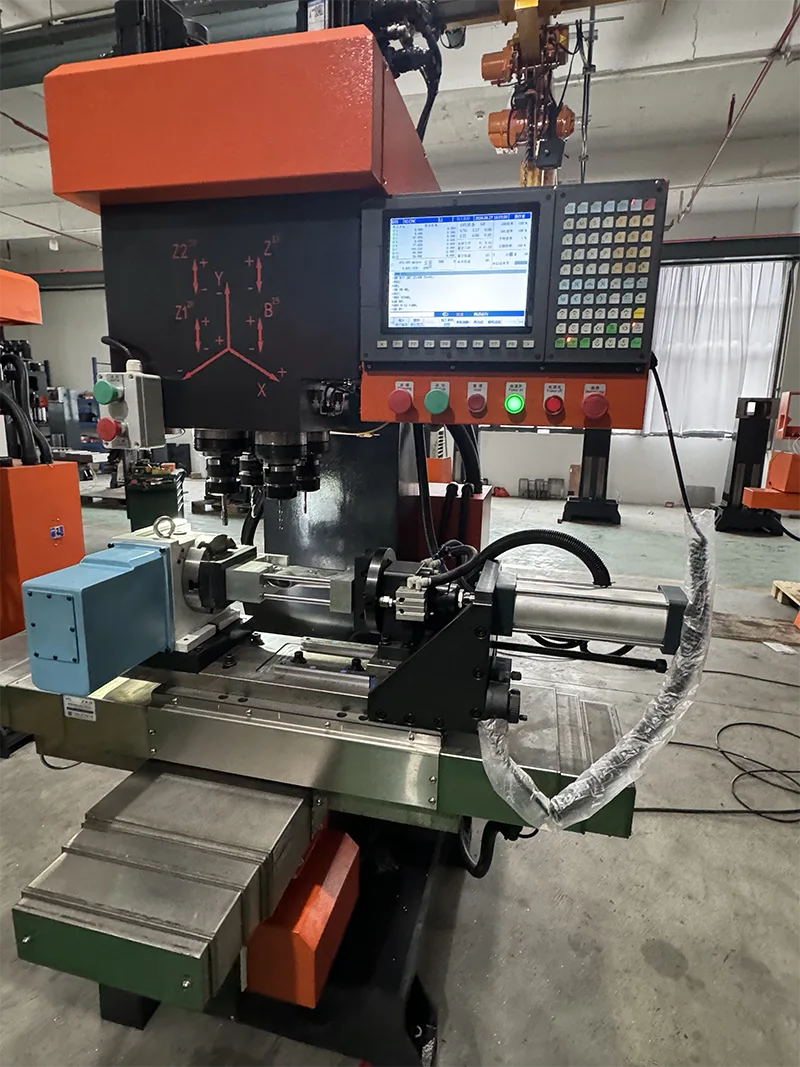

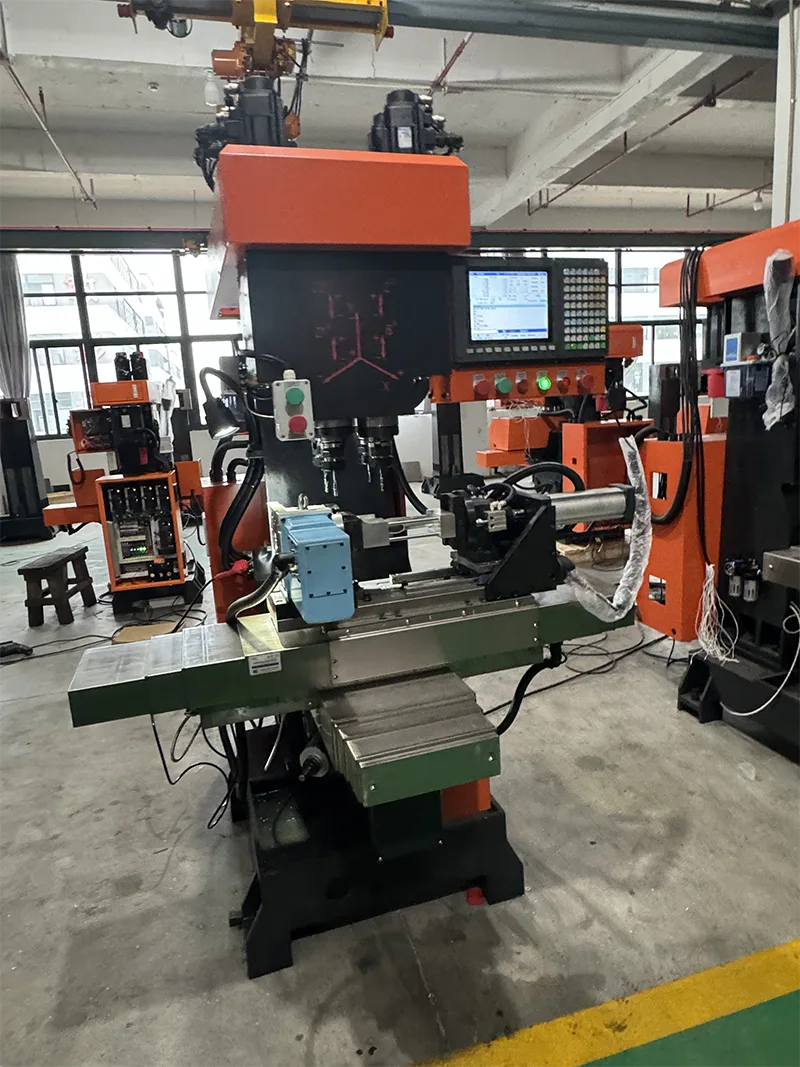

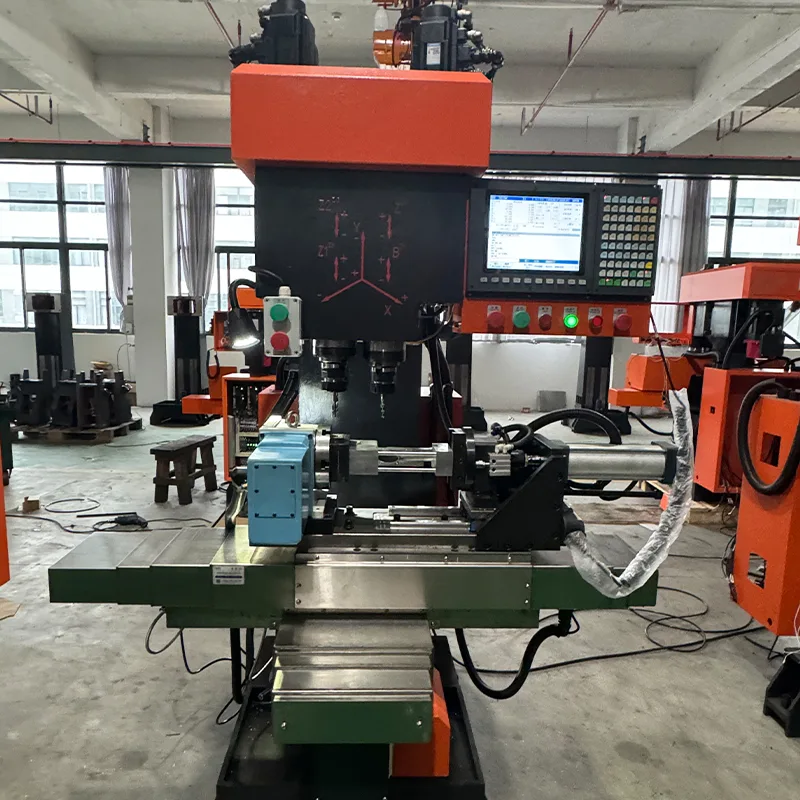

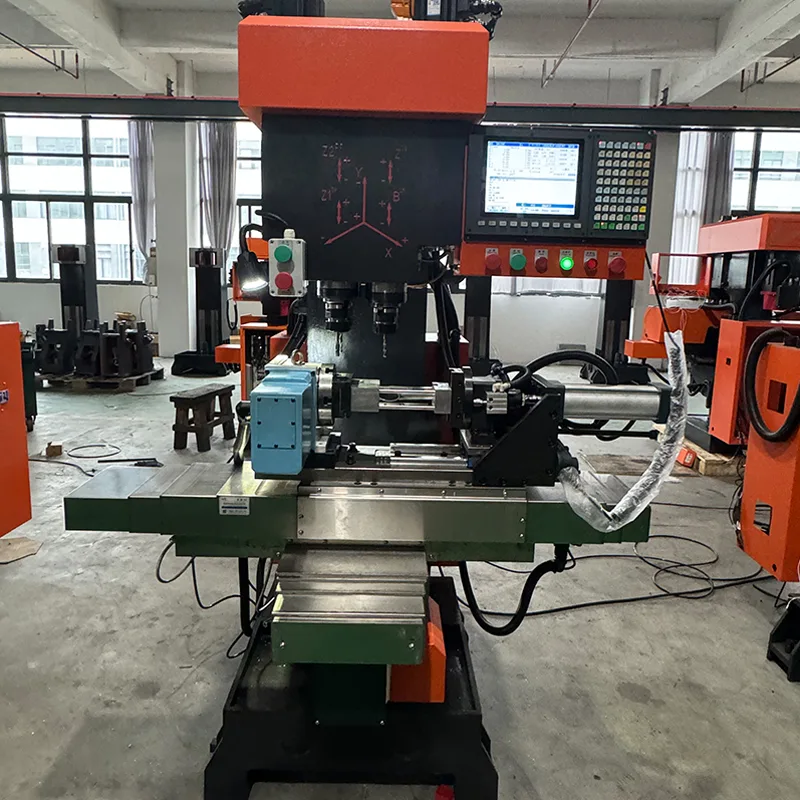

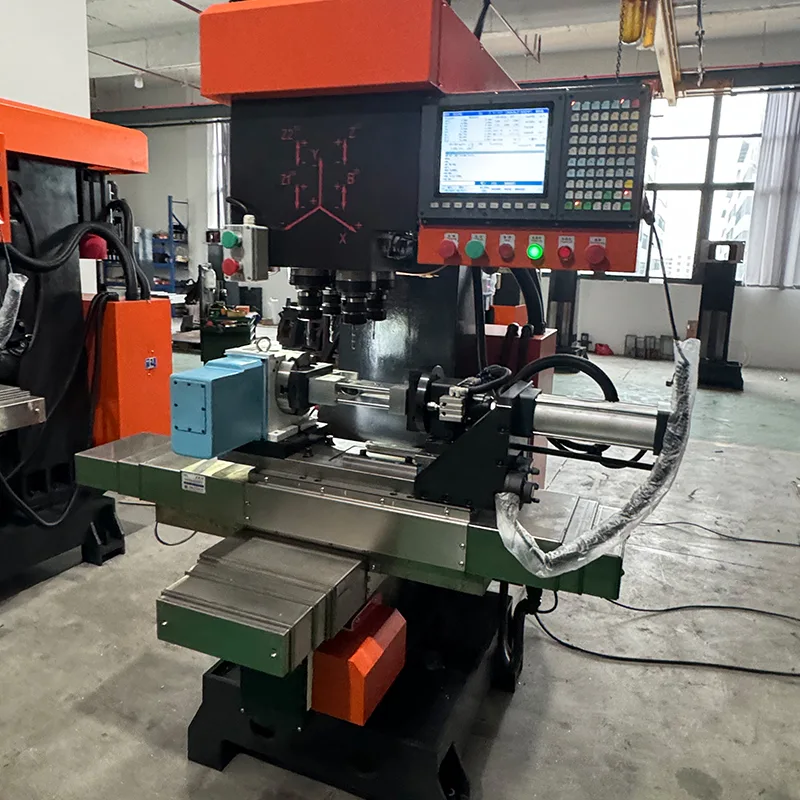

ZSK540 Linear Guide Drilling Tapping Center Open Type er et vertikalt 4-akset lineært guide boreboresenter i åpen type konfigurasjon. Denne modellen kommer uten metallkapsling, og tilbyr en åpen rammedesign som er egnet for bruksområder der full kapsling ikke er nødvendig. Maskinen er utstyrt med Taiwan Syntec bus CNC-system med berøringsskjerm, med brukervennlig menneske-maskin-grensesnitt for intuitiv programmering og enkel betjening. Med 4-akset CNC-funksjon kan alle fire aksene utføre bore-, anborings- og freseoperasjoner. 5,5KW servospindelmotoren med innebygd frekvensomformer muliggjør stiv tapping og trinnløs hastighetsregulering, noe som sikrer maskineringspresisjon.

Maskinkonfigurasjon og strukturelle funksjoner

ZSK540 Linear Guide Drilling Tapping Center Open Type er bygget med følgende standardkonfigurasjoner og strukturelle funksjoner.

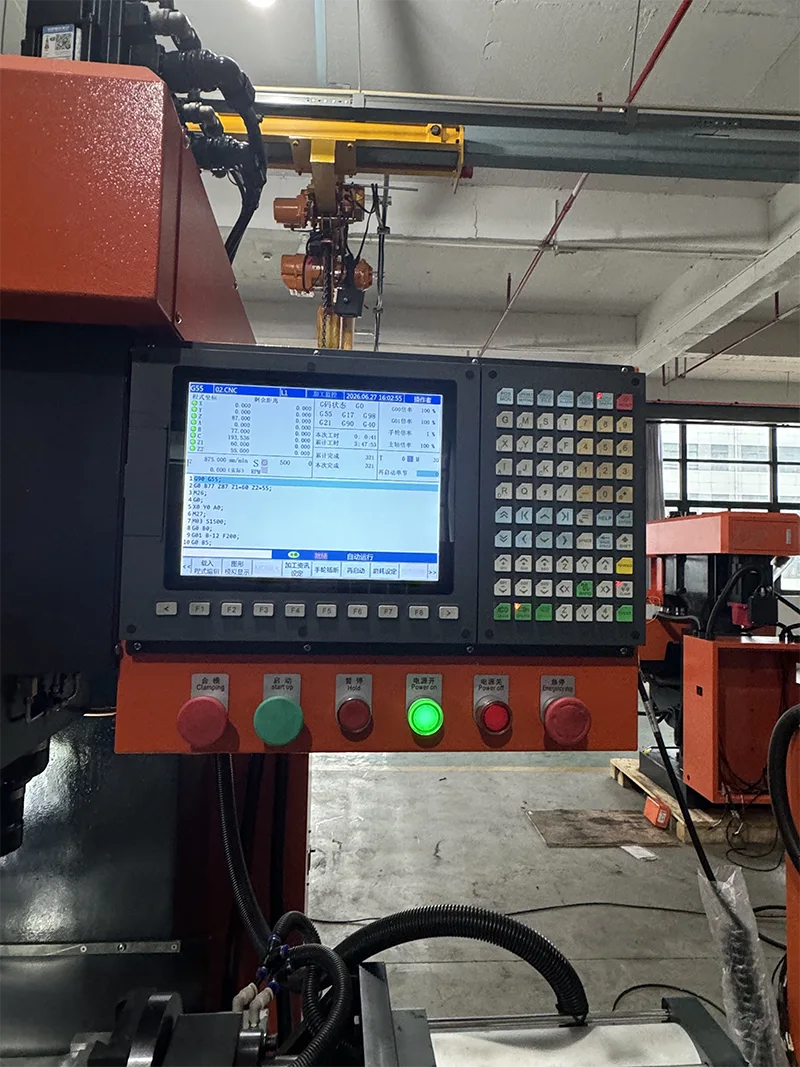

· CNC-system: Taiwan Syntec bus CNC-system med berøringsskjerm. Brukervennlig menneske-maskin-grensesnitt. Intuitiv programmering. Enkel betjening. Rask å lære.

· Servosystem: Syntec servomotorer, totalt 5 enheter (4 med brems). 5,5KW Huahong spindel servomotor.

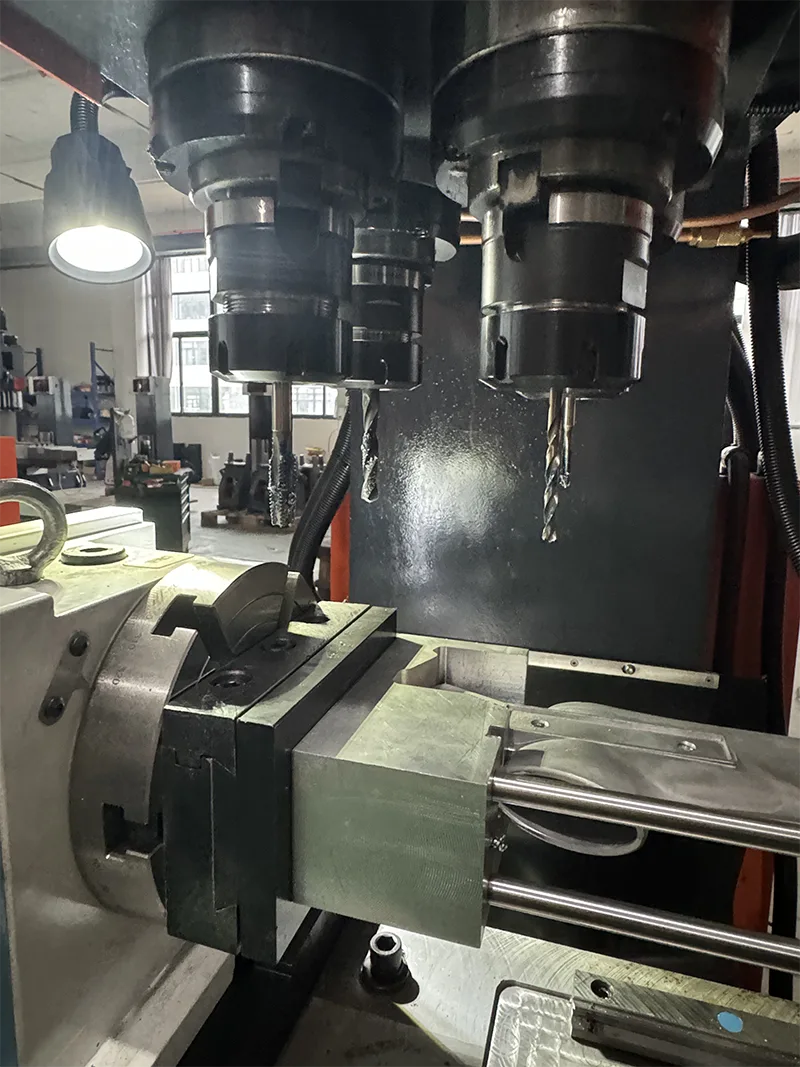

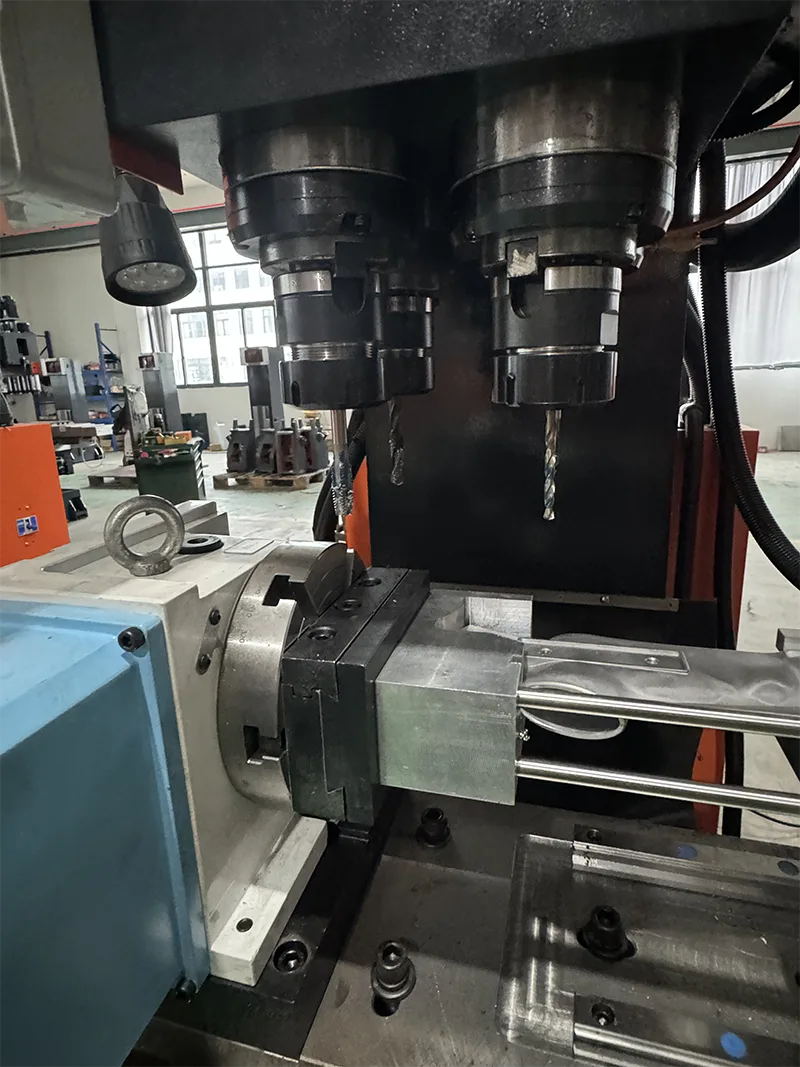

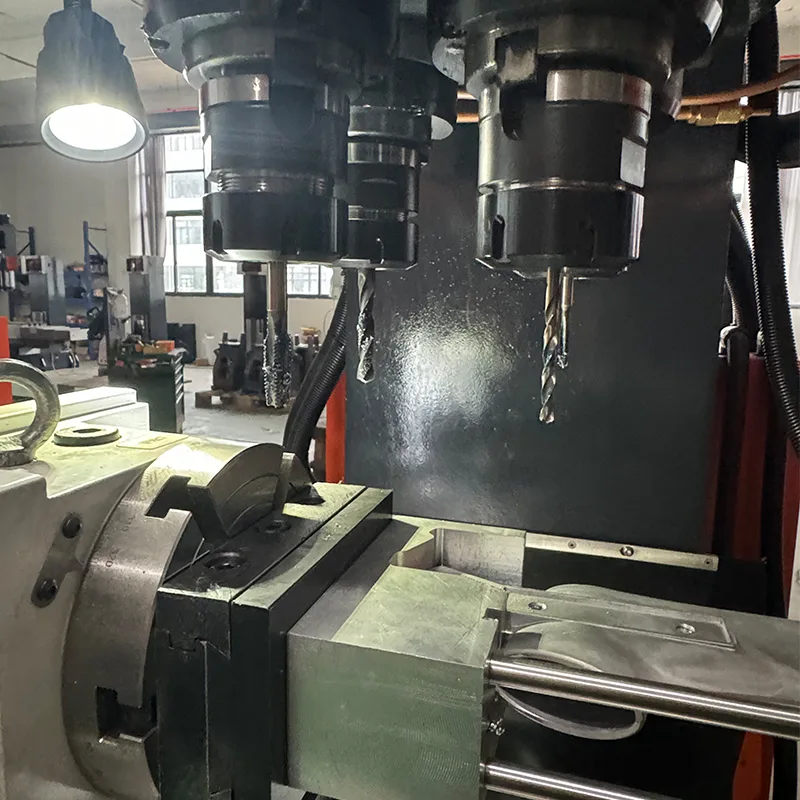

· Spindel: BT40 spindel konisk. Spindelhylse diameter 105mm. Spindelhastighet 0-3000 r/min.

· Føringsveier og kuleskruer: Hiwin lineære føringer (6 enheter) og Dinghan kuleskruer (3 enheter). Z-aksestigning 10mm, X/Y-aksestigning 16mm. Støtter tung skjæring.

· Pneumatiske komponenter: Koreansk importerte pneumatiske komponenter.

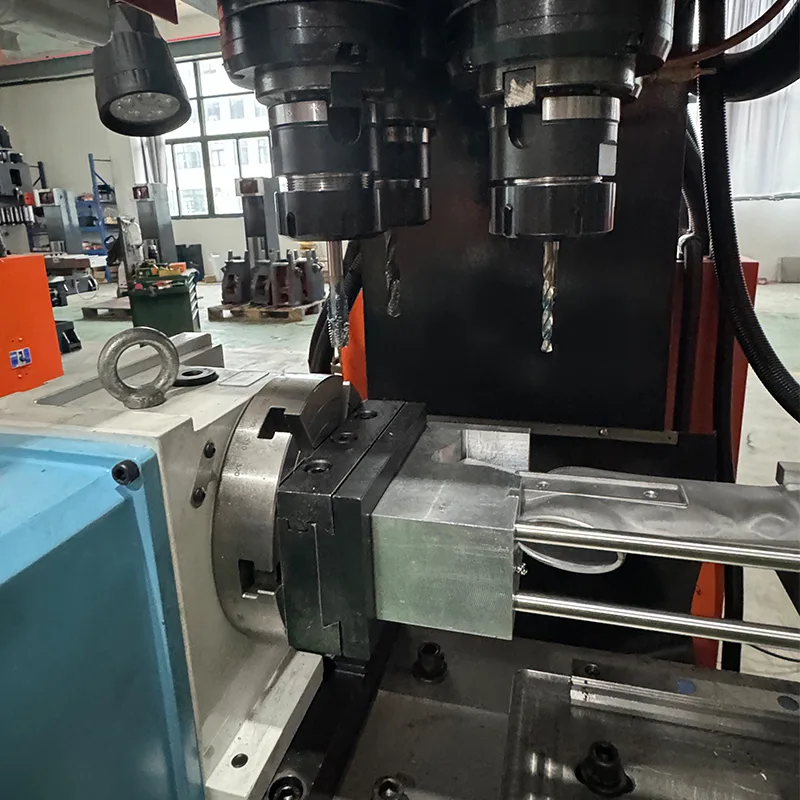

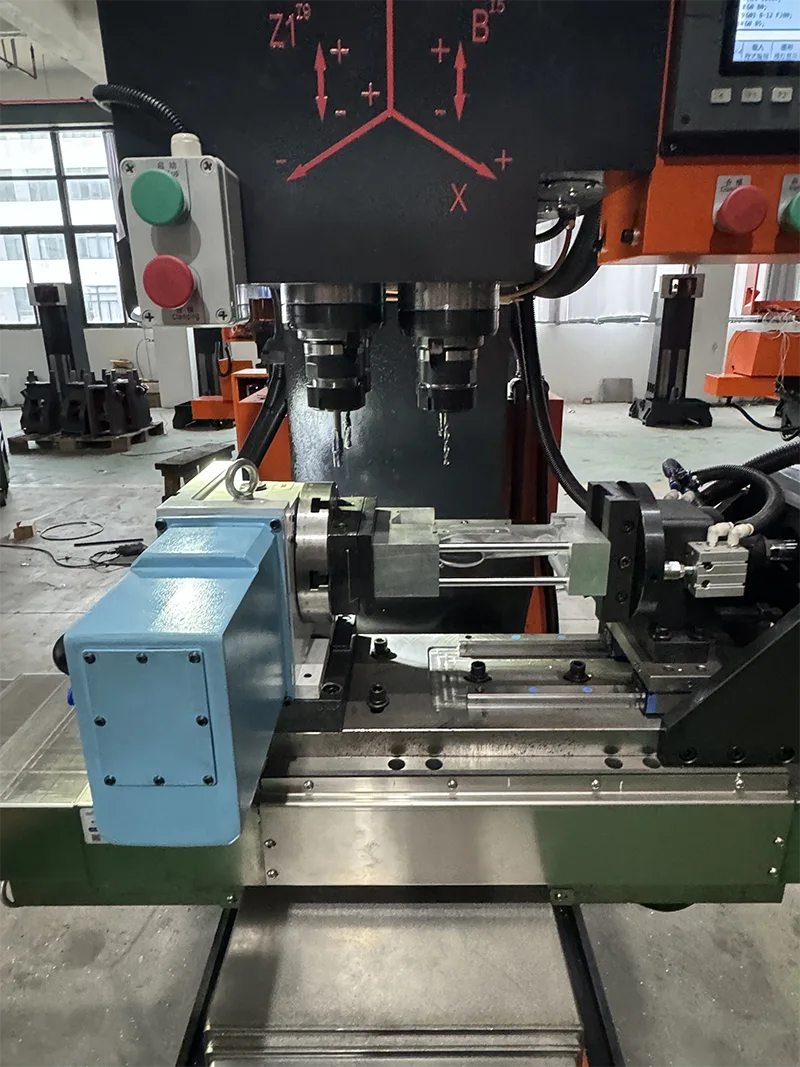

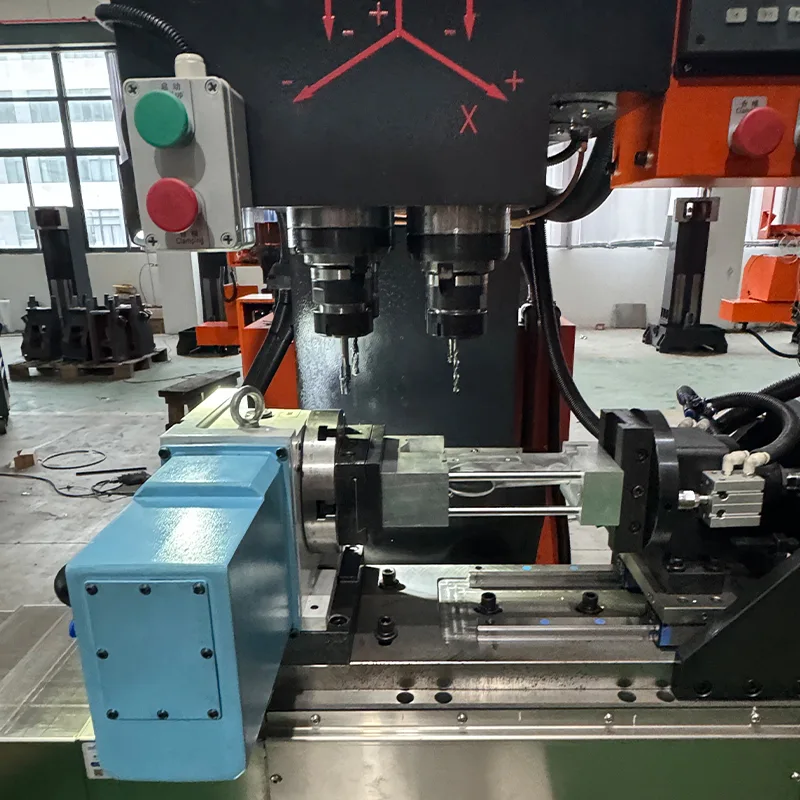

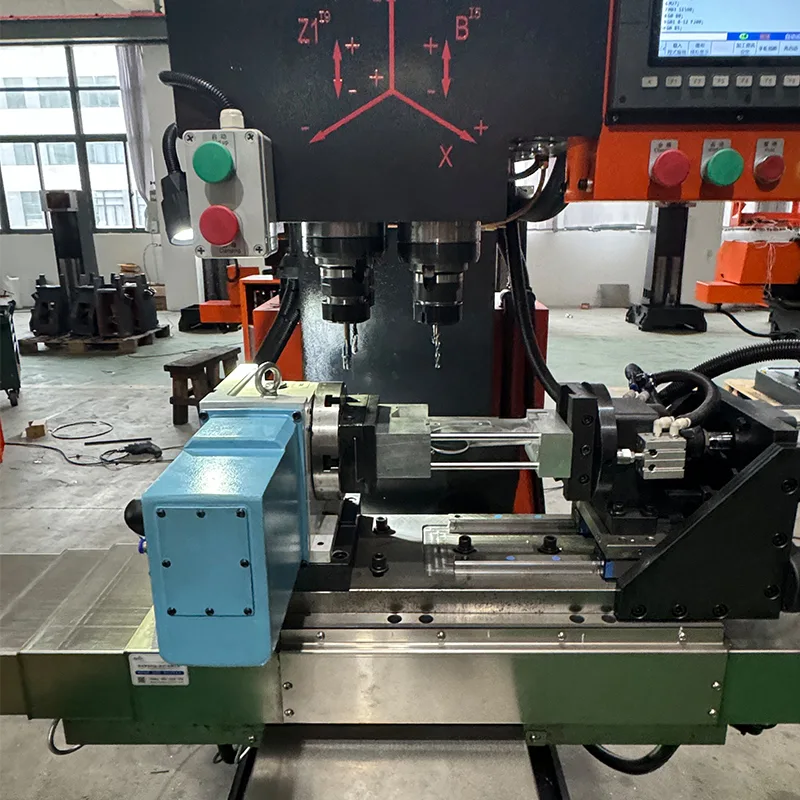

· Fjerde akse: Utstyrt med fjerde akse for boring, tapping, fresing og slisse på forskjellige plan.

· Elektriske komponenter: kinesisk standard elektriske komponenter. Kjølevæsketank inkludert.

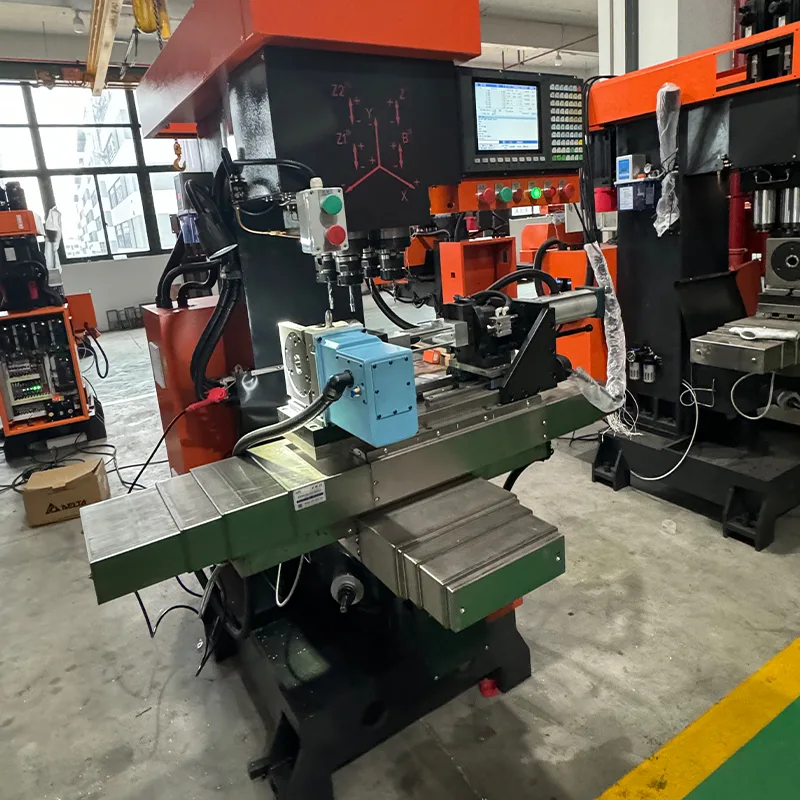

· Åpen type design: Ingen platekapsling. Åpen rammestruktur for enkel tilgang og lasting av arbeidsstykker.

Tekniske spesifikasjoner

Følgende tekniske parametere gjelder for ZSK540 Linear Guide Drilling Tapping Center Open Type.

Spesifikasjoner for fjerde akse

ZSK540 Linear Guide Drilling Tapping Center Open Type er utstyrt med en enhet med fjerde akse. Følgende parametere gjelder.

Maskineringsevne og operasjonelle fordeler

ZSK540 Linear Guide Drilling Tapping Center Open Type er designet for effektiv produksjon med følgende muligheter og fordeler.

· Flerakset maskinering: 4-akset CNC-funksjon gjør det mulig å bore, tappe, frese og spore på forskjellige plan med den fjerde aksen.

· Tung skjærekapasitet: Arbeidsbord og mellombrakett med Hiwin rullelineære føringer og rullekuleskruer støtter tunge skjæreoperasjoner.

· Høy presisjon: Digital posisjonering med høy gjentatt posisjoneringsnøyaktighet. Rask verktøyinnstillingshastighet.

· Produktivitet: Praktisk drift lar én operatør kjøre flere maskiner, noe som reduserer arbeidskostnadene og arbeidsintensiteten.

· Åpen type design: Ingen platekapsling gir enkel tilgang for lasting og vedlikehold av arbeidsstykker.

Produksjonsprosess og kvalitetssikring

Yueli følger strenge produksjons- og kvalitetskontrollprosesser for å sikre maskinens pålitelighet og presisjon.

· Materialbehandling: Støpejern bearbeidet gjennom høytemperatur- og aldringsbehandling over 6 måneder.

· Presisjonsmontering: Streng monteringsprosess for lineære føringer, kuleskruer og lagre.

· Profesjonell skraping: Skraping av motorbase, skraping av spindelende og skraping av søylemontering.

· Kvalitetsinspeksjon: Pitch feildeteksjon med samtidig retthetsmåling i X- og Y-retninger. Spindel vertikalitet til arbeidsbord innen 0,01 mm. Z-akse føringsvei til bord vinkelrett innenfor 0,01 mm. X-Y-aksen føringsvei vinkelrett innenfor 0,005 mm.

· Sporbarhet: Vitenskapelig produksjon med fullt sporbart kvalitetskontrollsystem.

Søknadsfelt

ZSK540 Linear Guide Drilling Tapping Center Open Type er egnet for metallskjæreoperasjoner på tvers av flere industrier som betjenes av Yueli.

· Materialer: Kobber, aluminium, sinklegering, stål.

· Sanitærutstyr – rørleggerkomponenter og armaturer.

· Brannvernventiler – ventilhus og komponenter.

· Maskinvare – maskinvare for dørkontroll, elektrisk maskinvare.

· Bildeler – motorkomponenter, motorsykkeltilbehør.

· Luftfart – presisjonskomponenter.

· Maskinproduksjon – generelle maskindeler.

Ofte stilte spørsmål

Hva er forskjellen mellom denne modellen og den vedlagte versjonen?

Denne modellen har ingen metallkapsling. Det er en åpen konfigurasjon.

Hva er spindelavsmalningen og maksimal borekapasitet?

BT40 spindel konisk. Maksimal borediameter er 50 mm. Maksimal tappediameter er 50 mm.

Hva er X- og Y-aksens vandring?

X-aksevandring er 400 mm. Y-aksevandring er 280 mm.

Hvilket merke er de lineære føringene og kuleskruene?

Hiwin lineære føringer og kuleskruer. Taiwan Syntec CNC-system. Koreansk importerte pneumatiske komponenter.

Hvilke bransjer passer denne maskinen for?

Sanitærutstyr, brannvernventiler, maskinvare, elektrisk maskinvare, romfart, maskinproduksjon, bildeler.
