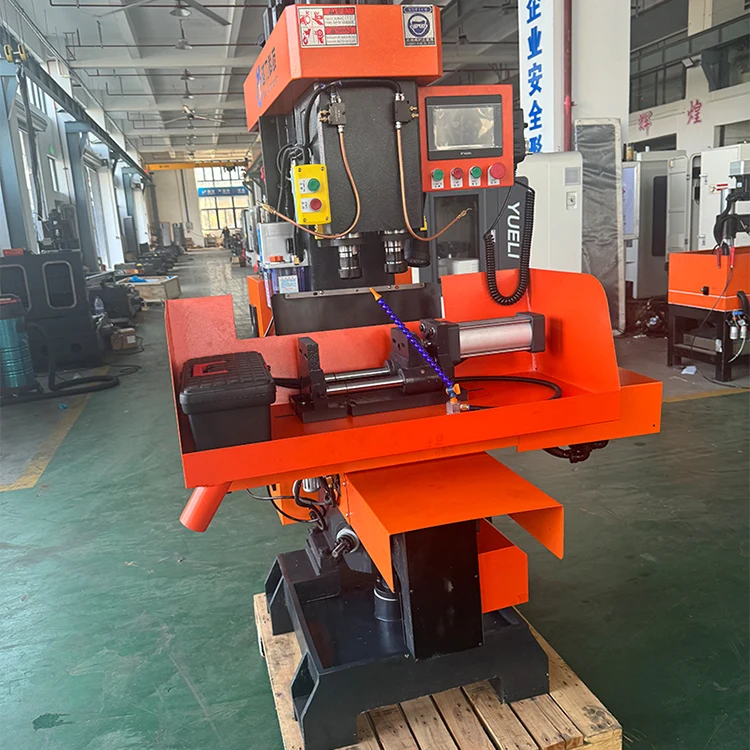

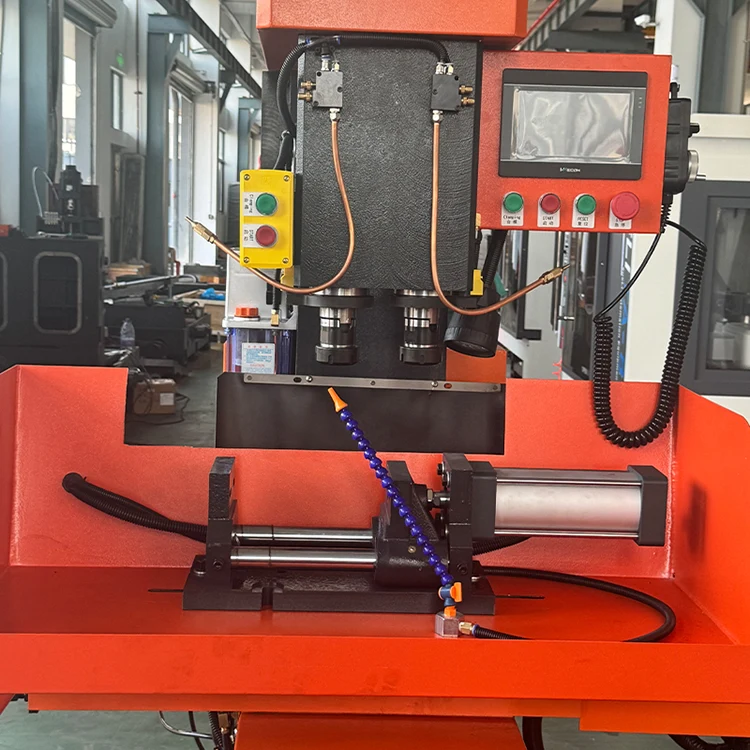

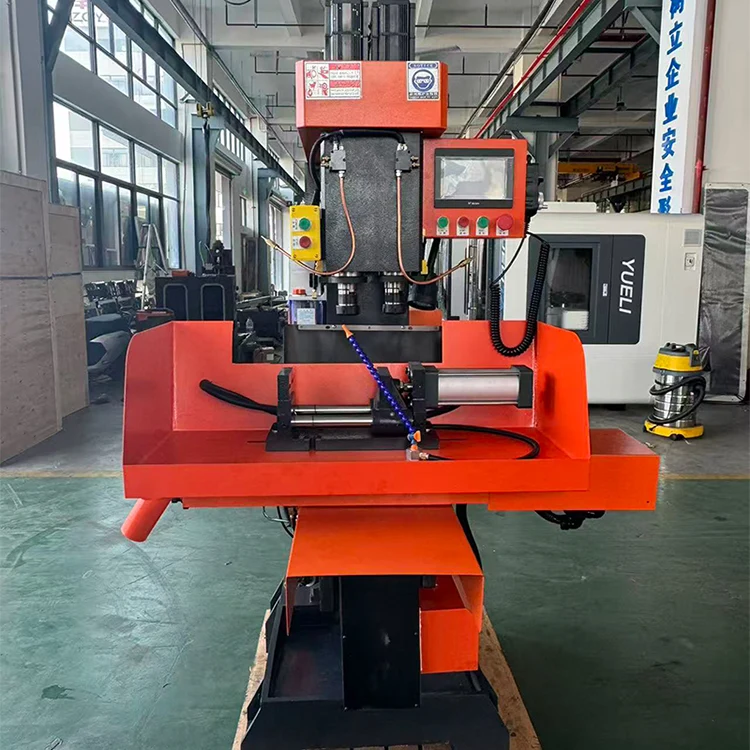

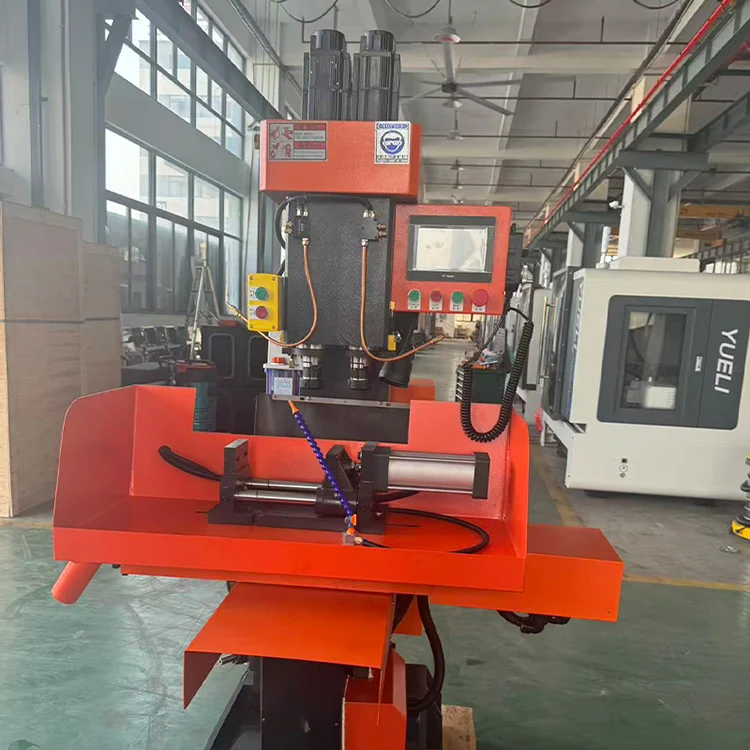

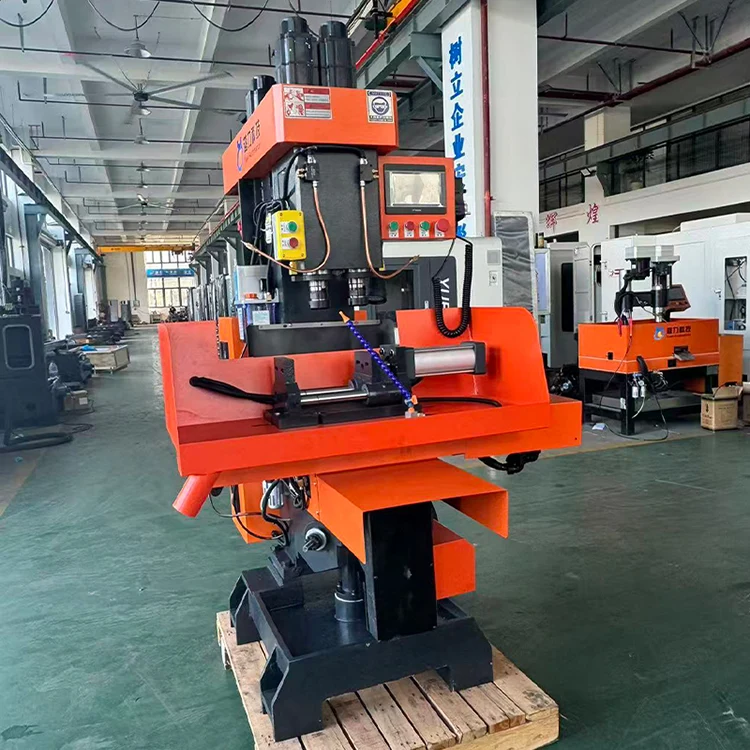

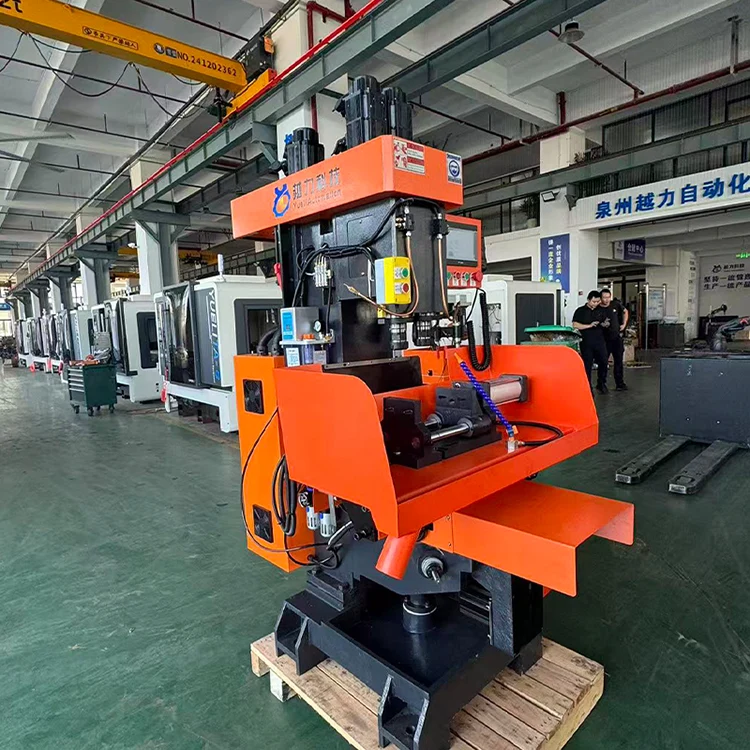

Vertikal toakset sammensatt maskin

Vertical Dual-Axis Compound Machine (intern modell ZSK4132X2B) er produsert av Quanzhou Yueli Automation Equipment Co., Ltd. Den er egnet for produksjon og prosessering av små til mellomstore portbeslagprodukter. Maskinverktøyet har et jevnt og elegant utseende, med enkel og intuitiv betjening og praktisk justering. Ved å ta i bruk PLS-kontroll, kan den skryte av høyere automatiseringsnivå og utmerket pålitelighet, noe som reduserer arbeidsintensiteten til operatørene. Det gjør det mulig for én operatør å administrere flere maskiner og fungerer som et ideelt høyeffektivt og anti-forurensningsbehandlingsutstyr.

Produktintroduksjon

Den vertikale dobbeltakse-sammensatte maskinen er egnet for produksjon og prosessering av små til mellomstore portbeslagprodukter. Maskinverktøyet har et jevnt og elegant utseende, med enkel og intuitiv betjening og praktisk justering. Ved å ta i bruk PLS-kontroll, kan den skryte av høyere automatiseringsnivå og utmerket pålitelighet, noe som reduserer arbeidsintensiteten til operatørene. Det gjør det mulig for én operatør å administrere flere maskiner og fungerer som et ideelt høyeffektivt og anti-forurensningsbehandlingsutstyr.

· Glatt og elegant utseende med enkel og intuitiv betjening.

· Praktisk justering og høyere automatiseringsnivå med PLS-kontroll.

· Utmerket pålitelighet med redusert arbeidsintensitet.

· Én operatør kan administrere flere maskiner.

Hoved tekniske parametere

Følgende tekniske parametere gjelder for den vertikale dual-akse sammensatte maskinen.

Maskinstruktur og egenskaper

Den Vertical Dual-Axis Compound Machine har følgende struktur- og ytelsesfunksjoner.

· Bearbeiding, boring, rømme og tapping av et stort antall deler kan fullføres på én gang med høy effektivitet.

· Kroppens struktur er kompakt og har god stivhet.

· Hovedakselen er laget av høykvalitets legert stål, herdet og varmebehandlet, presisjonsslipt og har høy slitestyrke.

· Glideflaten er ultralydbråkjølt og har en smøreanordning for å sikre levetiden til glideoverflaten.

· Arbeidsbenken beveger seg til venstre og høyre med en startenhet og en bufferposisjoneringsenhet, som har liten vibrasjon og rask bevegelse.

· Håndtaket bruker trekkstangtypen, som ikke er lett å falle av og har høy sikkerhet.

Struktur og ytelse

Utformingen av den vertikale dobbeltakse-sammensatte maskinen adopterer de strukturelle egenskapene til fresemaskinen og støttende startenhet, med fordelene med høy prosesseringseffektivitet, stabil presisjon og enkel operasjonsprosedyre.

· Beltebytte og strammestruktur, lett å endre hastigheten og stramme beltet.

· Hovedakselen drives av en 4KW/4P-motor gjennom et synkronbelte, med høy overføringseffektivitet og lavt støynivå.

· Den automatiske gjenopprettingsmekanismen for venstre og høyre spindel kan alltid holde spindelen i en tilstand klar for behandling, sparer tid og forbedrer arbeidseffektiviteten.

· Løftehåndtaket kan enkelt dreies for å realisere løftingen av løfteplattformen.

· Arbeidsbenken er utstyrt med bufferposisjonering for å sikre pålitelig posisjonering og stabil nøyaktighet.

· Den midterste vognen og løfteplattformen er utformet med låsemekanismer for å sikre stabil plassering av arbeidsstykket, noe som bidrar til å sikre prosesseringsnøyaktigheten.

· Pneumatisk enhet brukes til å realisere automatisk kontroll, god pålitelighet og sikre høy effektivitet og høy presisjon i behandlingen.

Smøresystem

Den vertikale dual-akse sammensatte maskinen bruker et automatisk smøresystem med positiv forskyvning. Følgende smøreskjema gjelder.

Elektrisk system

Den Vertical Dual-Axis Compound Machine bruker følgende elektriske systemkonfigurasjon.

· CNC-system: Sunicon.

· Servomotor: Sunicon.

· Spindelservo: Zhima Technology.

· AC-kontaktor: Schneider.

· Relé: Omron.

· Pneumatisk skrustikke: YUELI.

Sikkerhetsbeskyttelse

Den Vertical Dual-Axis Compound Machine overholder GB 15760-2004 generelle tekniske krav for sikkerhetsbeskyttelse av skjærende metallverktøy og er utstyrt med nødvendige sikkerhetsinnretninger og advarselsskilt.

· X-aksen bruker et helt lukket skjold i rustfritt stål for å effektivt blokkere skjærevæsker og spon.

· Z-aksen bruker platebeskyttelse og et teleskopisk deksel for å forlenge levetiden effektivt.

· X- og Z-aksene er utstyrt med harde og myke grenser for å forhindre funksjonsfeil forårsaket av driftsfeil, programmeringsfeil, stasjonsfeil osv.

· Elektrisk design samsvarer med GB5226.1 elektrisk standard med overstrøm- og kortslutningsbeskyttelse.

· Elektrisk kabinett har en fullstendig lukket design med aksialstrømsvifter for varmeavledning.

· NC-systemet har et innebygd batteri; hvis systemet mister strøm, vil ikke lagrede maskineringsprogrammer gå tapt.

· Alarmfunksjon og nødstoppknapp for å forhindre skade forårsaket av ulike plutselige feil.

Standard tilbehør og dokumenter

Den vertikale dual-akse sammensatte maskinen leveres med følgende tilbehør og dokumenter.

Verktøy inkludert:

· Dobbeltendet skiftenøkkel 17-19, 12-14, 8-10, 22-24 (1 hver)

· Nærhetsbryter (2 deler)

· spennhylse Φ20 (2 stykker)

· Sekskantnøkkel 1,5–10 (1 sett)

Ofte stilte spørsmål

Hva er CNC-systemet som brukes på denne vertikale dobbeltakse sammensatte maskinen?

Maskinen bruker Sunicon CNC-systemet.

Hva er spindelavsmalningen og maksimal borekapasitet?

Spindelkonen er NT30. Maksimal borediameter er 32 mm for kobberdeler, og maksimal anboringsdiameter er M32.

Hva er X-, Y- og Z1/Z2-aksevandringene?

X-aksevandring er 320 mm, Y-aksevandring er 120 mm, og Z1/Z2-aksevandring er 110 mm.

Hva er spindelhastigheten og maskinvekten?

Spindelhastigheten varierer fra 10 til 3000 r/min med justerbar hastighet. Maskinens vekt er 900 kg.

Hva er det totale effektbehovet?

Total strømforsyningskapasitet er 7KW.
