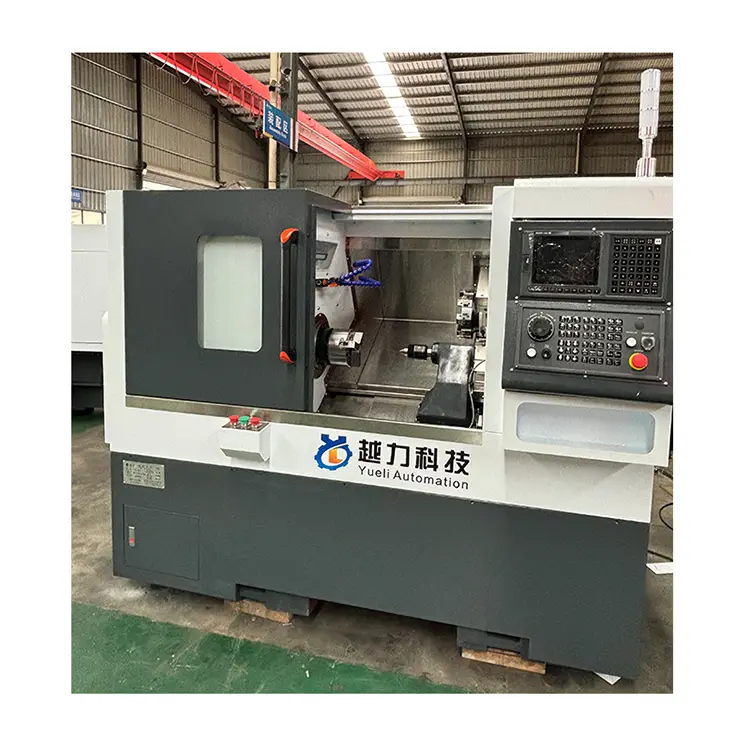

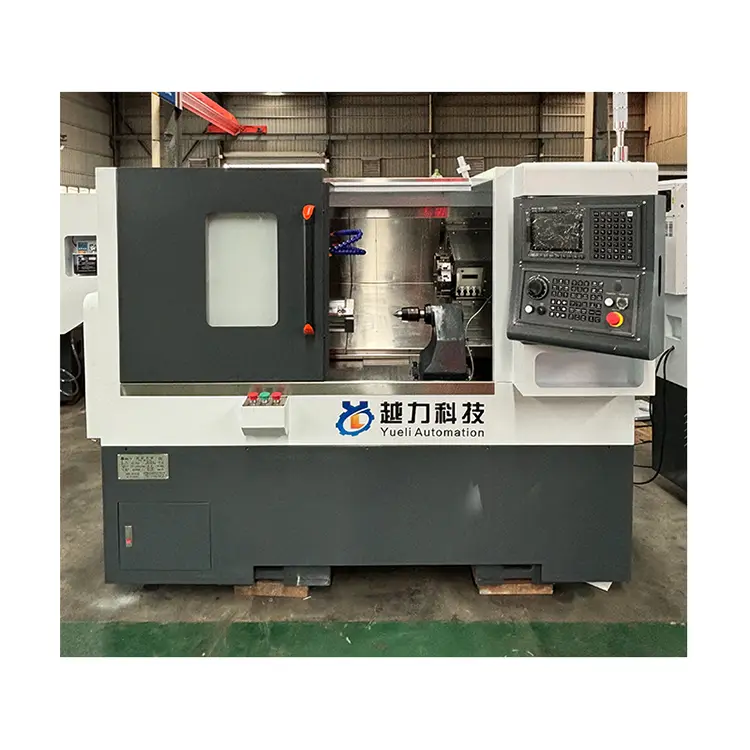

Serienummer |
Prosjekt |
Enhet |
Spesifikasjoner (dimensjoner) |
Merknader |
1 |
Størrelsen på dragbrettet benkeplate |
mm |
300*260 |
|
2 |
Z-Axis reiser |
mm |
460 |
|
3 |
X-aksen reiser |
mm |
200 |
|
4 |
Maksimal rotasjon |
mm |
450 |
|
5 |
Avstanden fra midten av hovedakselen til bordets overflate av draplaten |
mm |
63 |
|
6 |
Avstanden fra bakken til midten av hovedakselen |
mm |
1050 |
|
7 |
Maksimal prosesseringslengde |
mm |
380 (inkludert Chuck) |

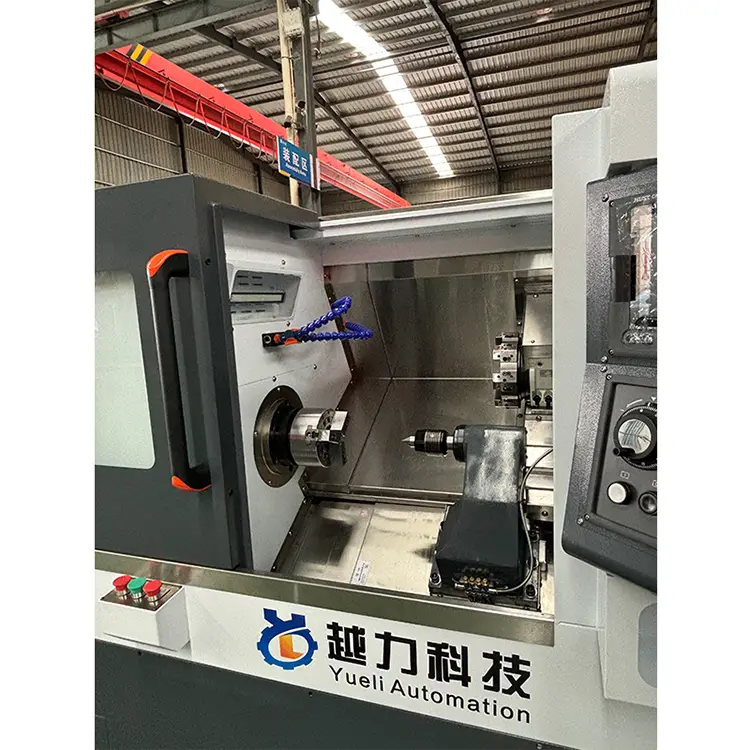

Ta Acer LQ63/80-220-8T SERVO TURRET som eksempel |
8 |
Maksimal dreinediameter |
mm |
375 |
|
9 |

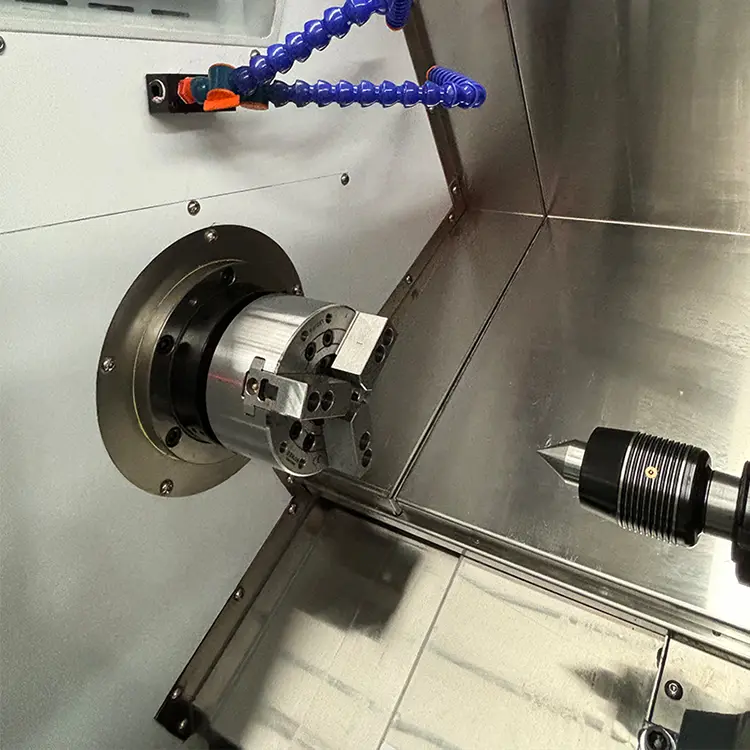

Spindelmodell (spindeldiameter) |
mm |
A2-5 (170) |
|
10 |
Spindelhastighet |
Rpm |
0-5000 |
|
11 |
X.Z ballskruespesifikasjoner |
|
32*10/32*10 |
|
12 |
Spesifikasjon av X Guide Rail |
|
30 ruller |
4 glidebryter-normal |
13 |
Z Guide Rail Specification |
|
30 ruller |
4 glidebryter-konvensjonell forlengelse |
14 |
Tilkoblingsmetode for hoved X.Z -motoren |
|
Synkroniserende tape / direkte tilkobling / direkte tilkobling |
|
15 |
X.Z motorflens/stopp |
mm |
130/110 |
|
16 |

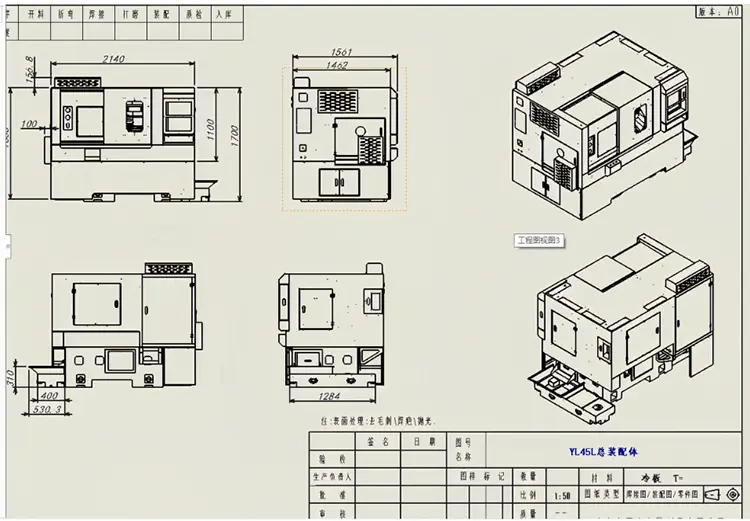

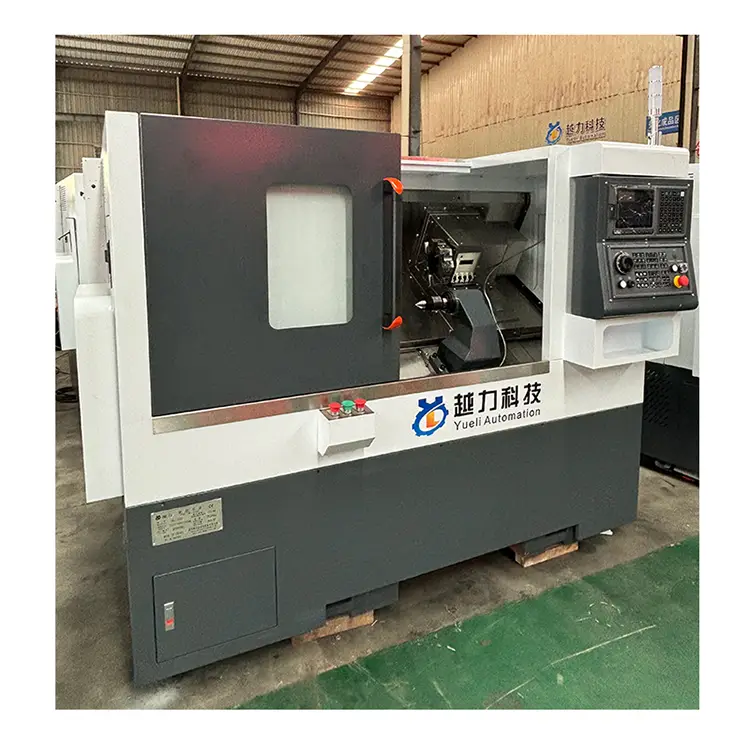

Optiske maskindimensjoner (lengde, bredde, høyde) |
mm |
1875*1021*1263 |
|
17 |
Vekt |
tonn |
Omtrent 1,8t |
Inneholder ikke det indre og ytre dekselverktøyet Tower Spindel |
18 |

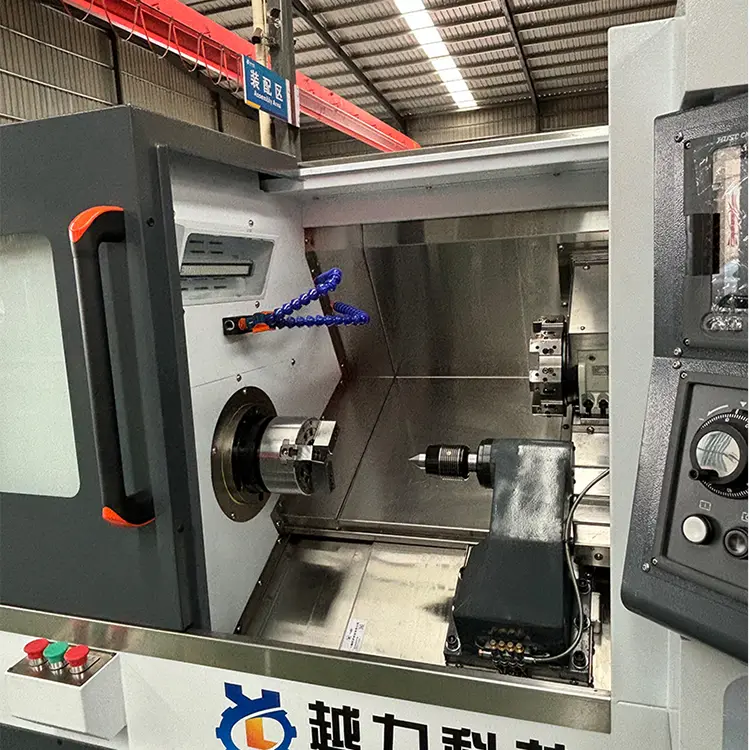

Knivbelastningsmetode |
|
63 SERVO TURRET |
|
19 |

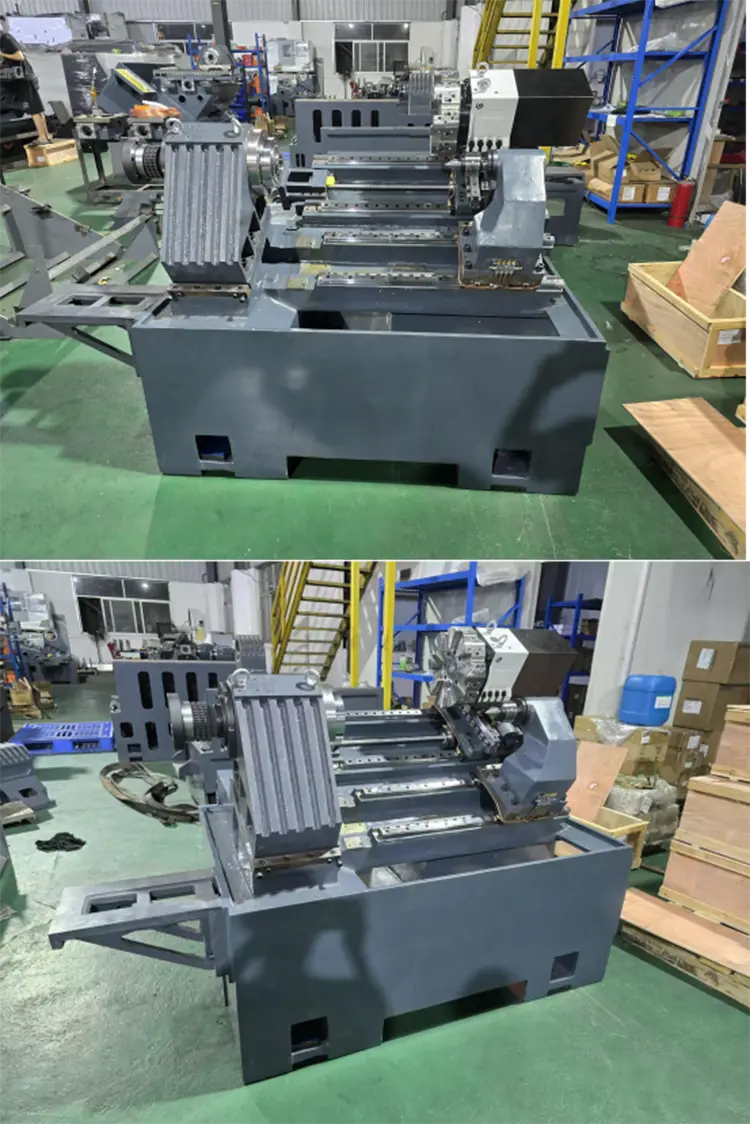

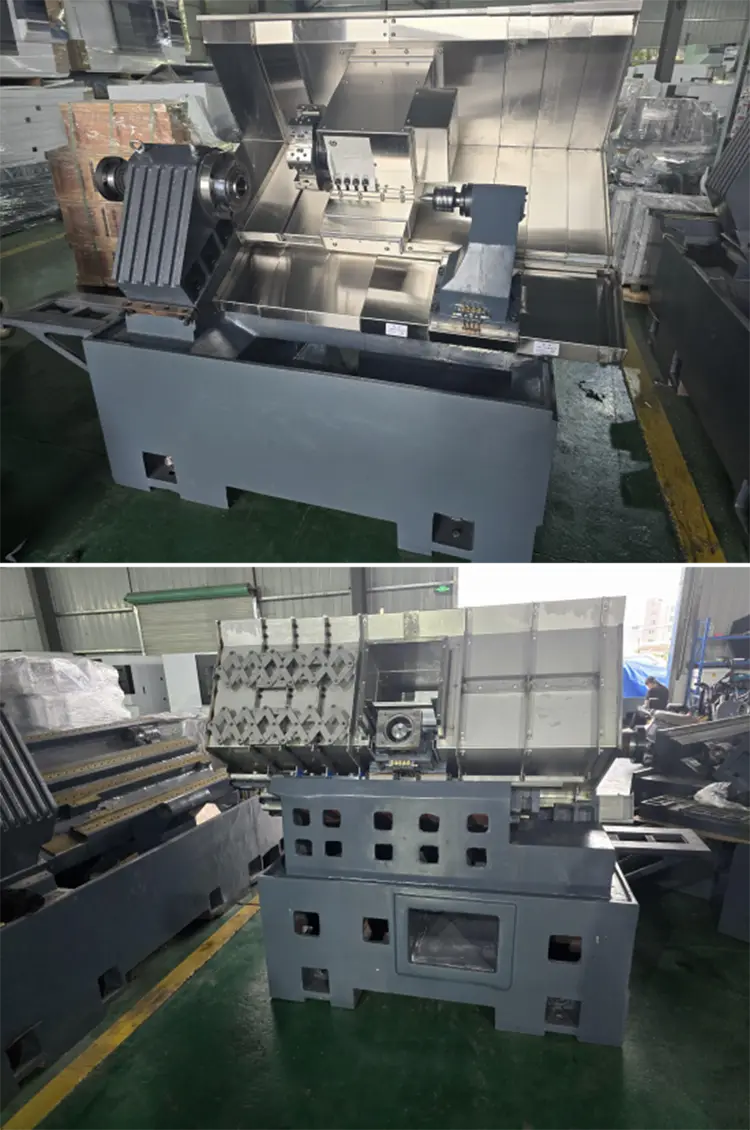

Formen og skråningen på sengen |
|
Sengen vippes i 30 grader |
|
20 |

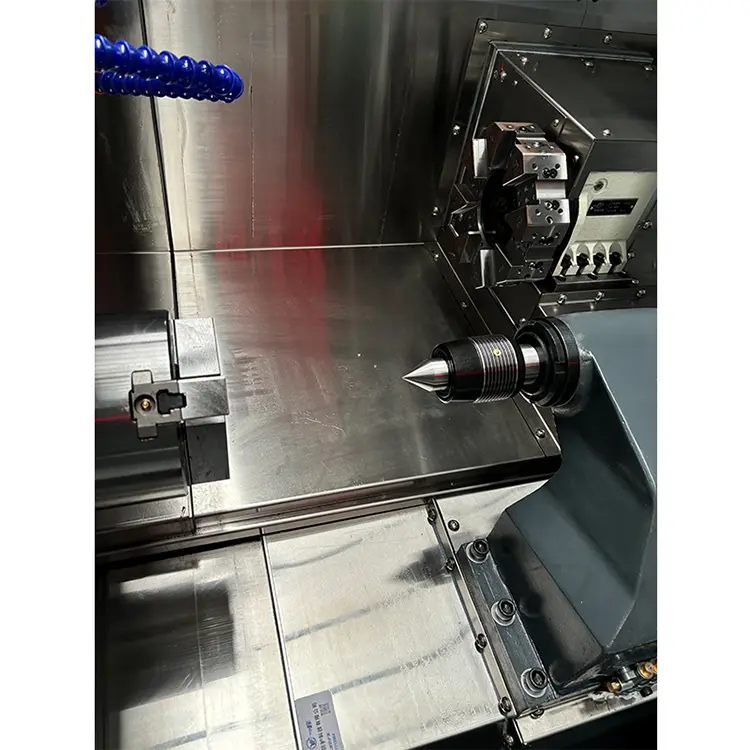

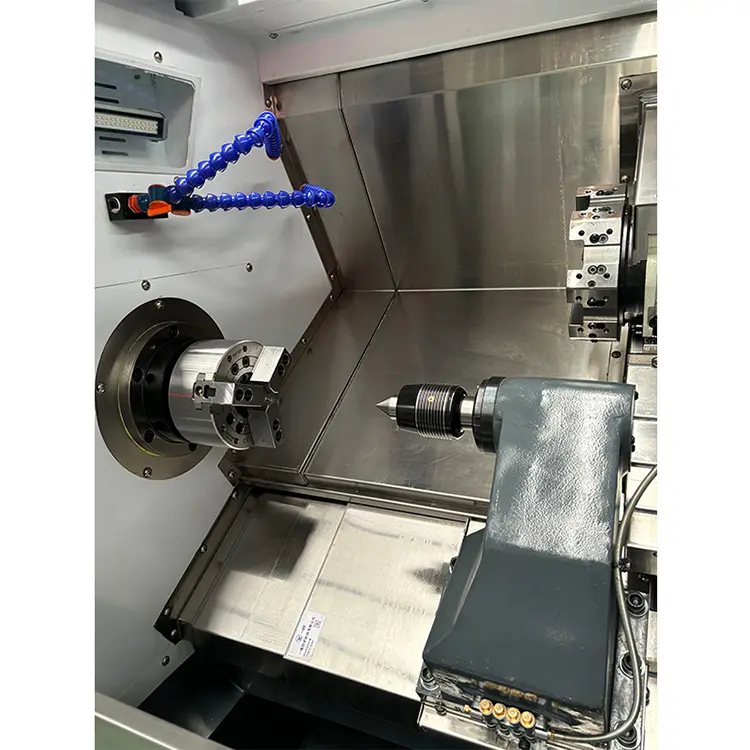

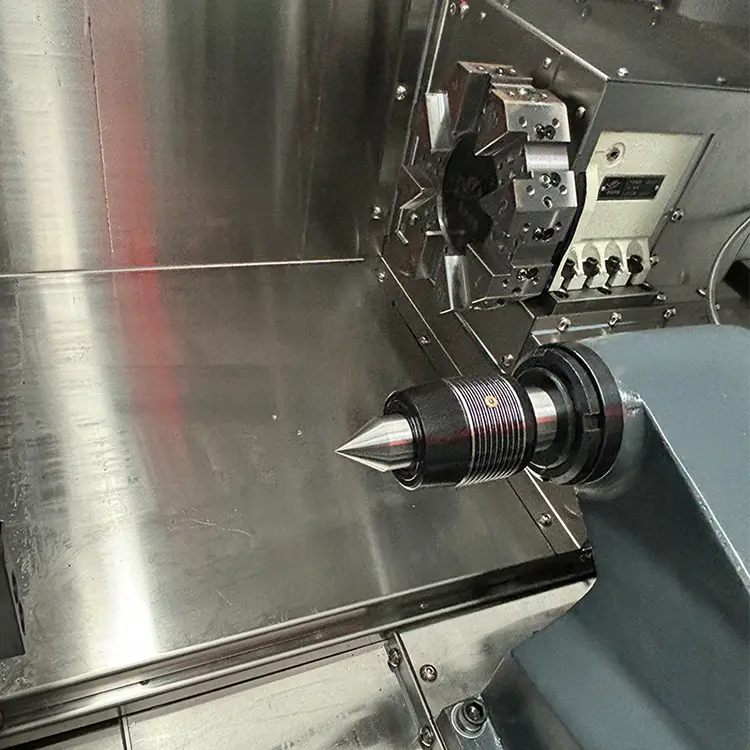

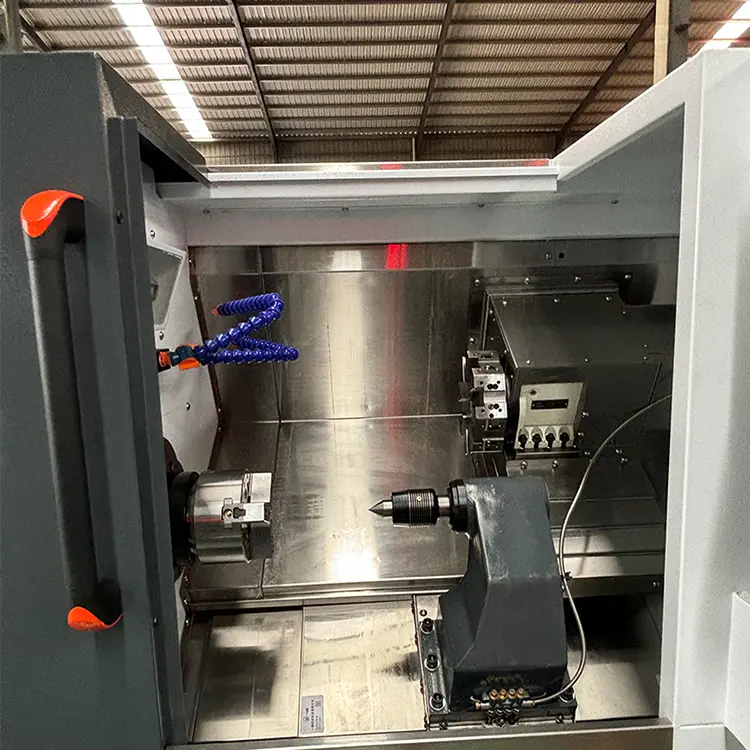

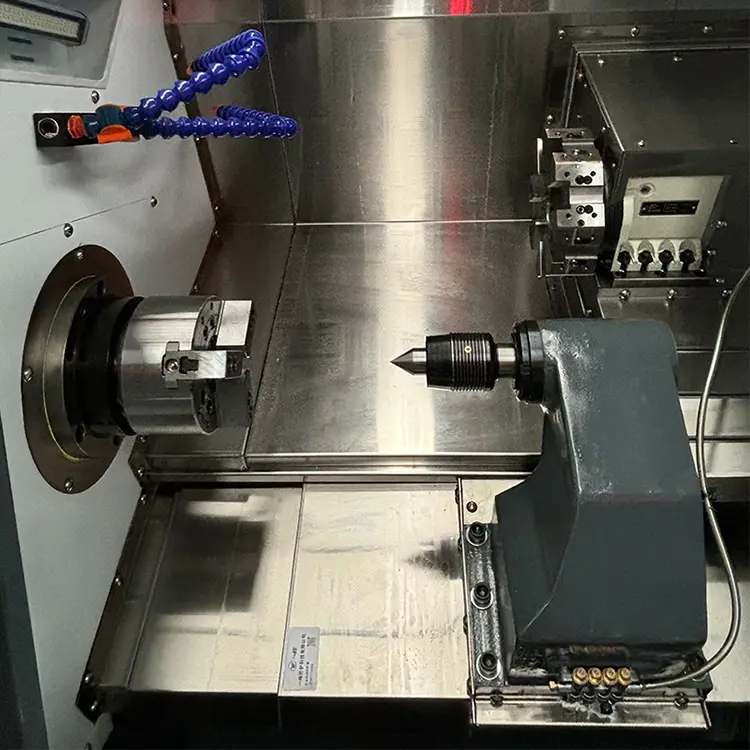

Haleset |
|
Wire Rod Tail Seat |
|
21 |
Halsete fremdriftsmetode |
|
hydraulisk fôr |
|
22 |

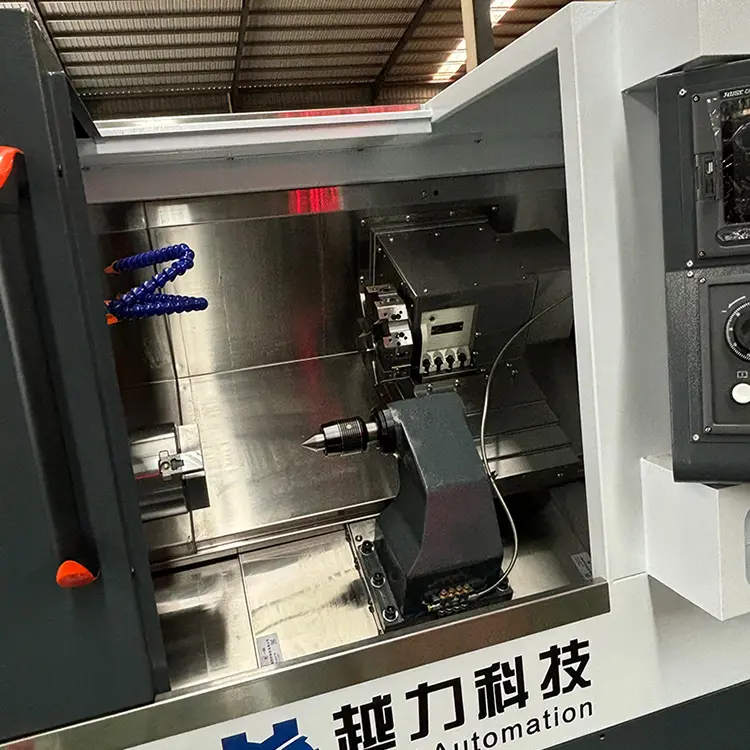

Halsete reiserute |
|
500 |
|
23 |
Halet-toppmodell |
|
Sparrow 4 |
|
Modellkonfigurasjon |
|||
Navn på en del |
Opprinnelsessted/spesifikasjon |
Navn på en del |
Opprinnelsessted/spesifikasjon |
Numerisk kontrollsystem |
Fanucoi-tfplus (5) |
X og Z Axis Servo Motor + Drive |
Fanucoi |
32 Presisjonskuleskrue |
Japan thk |
Hovedakselmotor |
Huarong 7.5kw |
30 Presisjon Lineær rulleskinne |
Japan thk |
Hydraulisk roterende sylinder |
Taiwan |
Tubular presisjonsspindelmontering |
NSK Bearing, Japan |
kjøling |
750W |
Hydraulisk trykkstasjon |
Taiwan |
Krafthode |
3 arbeidsstasjoner 11.4n |
Tilfeldig vedlegg |
|||
Navn på en del |
Modell/spesifikasjon |
Navn på en del |
Modell/spesifikasjon |
Elastiske klemmer (for å holde materialer) |
1 (tilfeldig) |
Bilverktøyholder, boreverktøyholder |
Bilverktøyholder 3, to boreverktøyholdere |
Borerør |
ER20A har to lange stenger |
Allen Key |
1 sett |
