Roterende treakset femstasjons borekomposittmaskin

De viktigste tekniske parameterne

Strukturen og ytelsen til verktøymaskinen

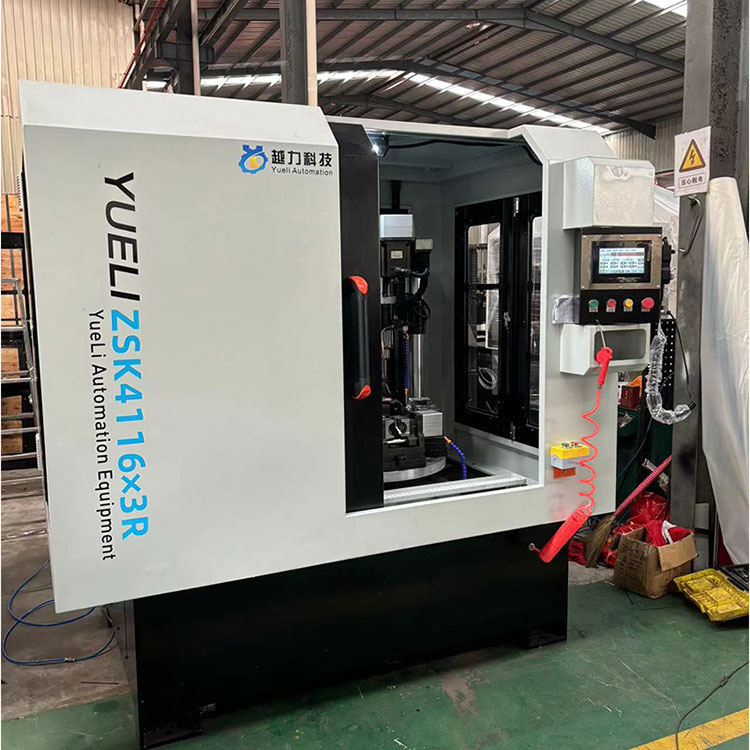

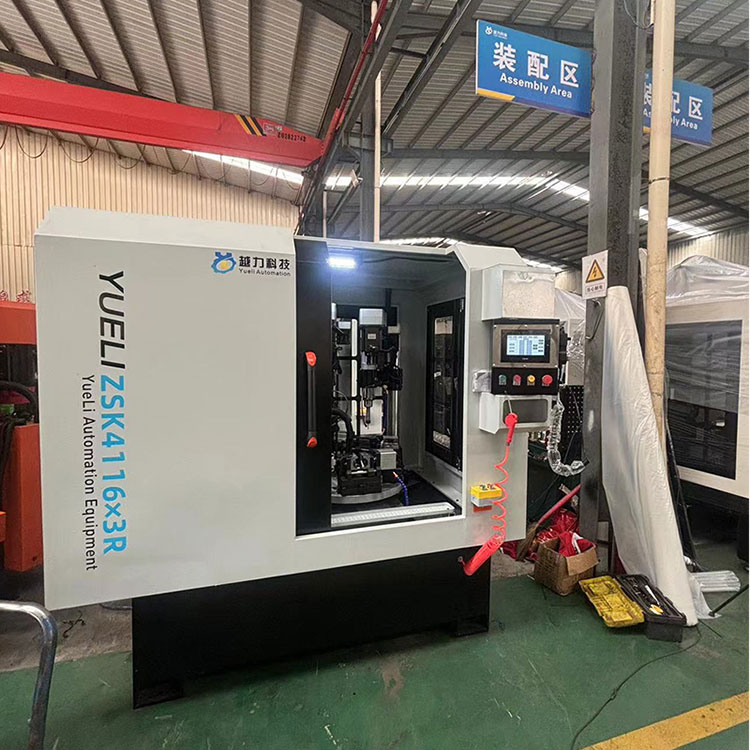

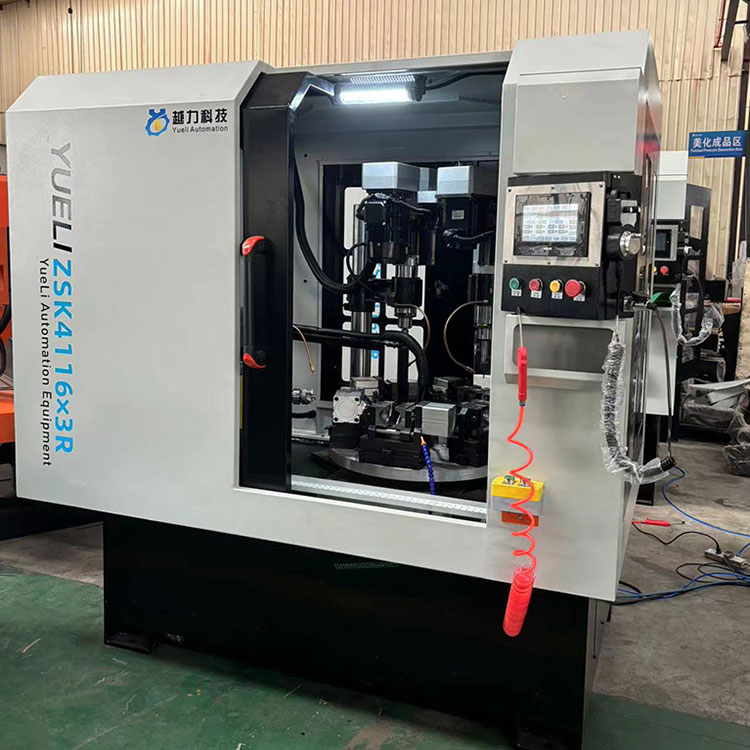

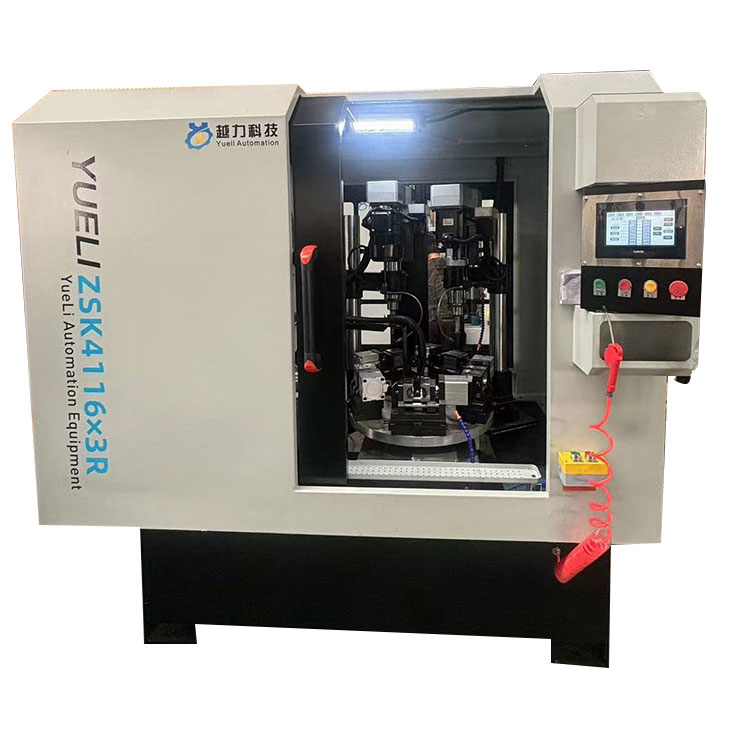

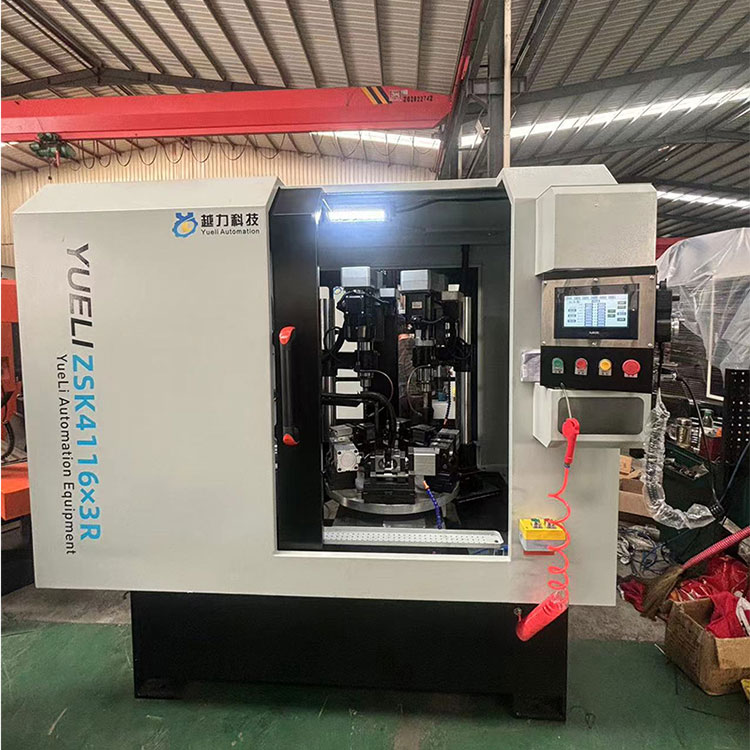

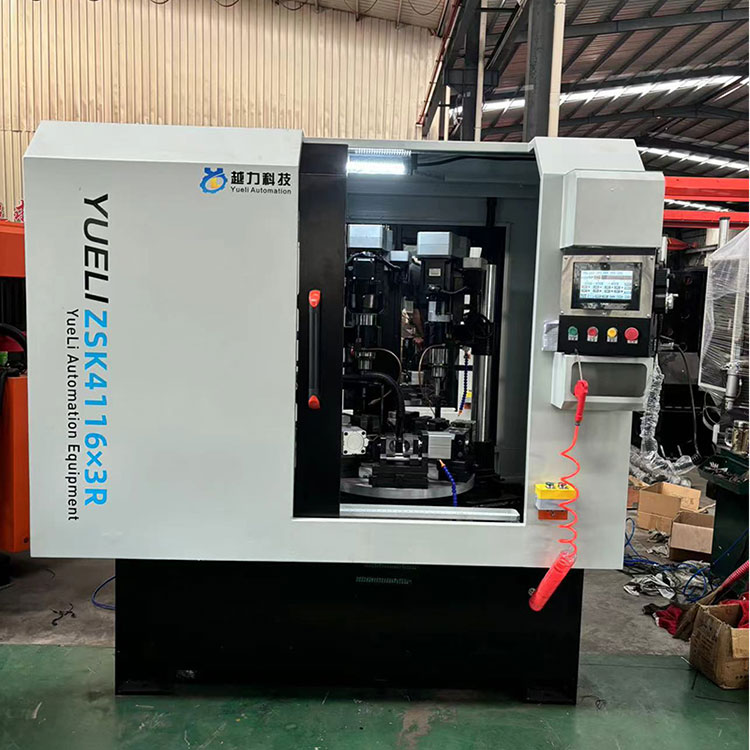

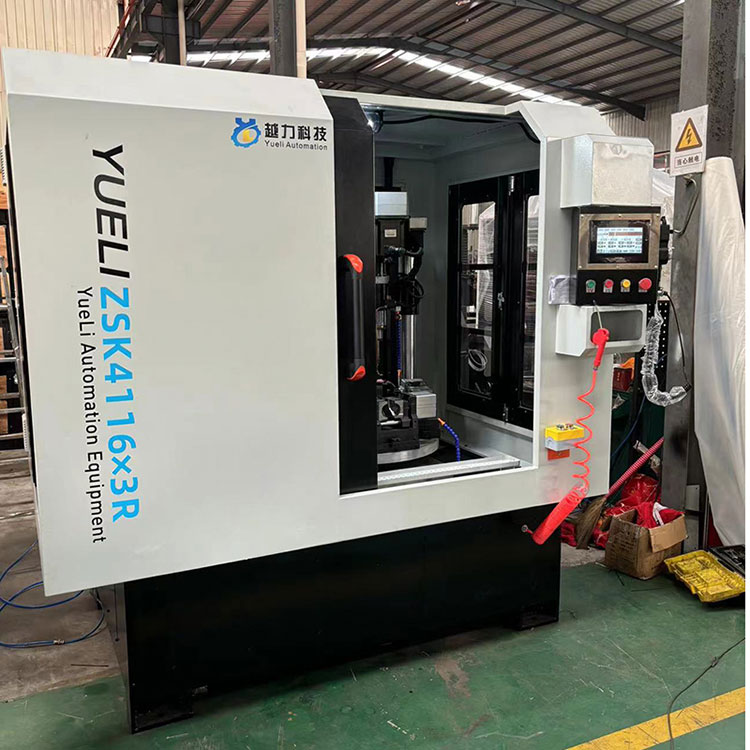

Den roterende tre-akse fem-stasjons bore- og anboringsmaskinen er sveiset med ståldeler og behandlet med kunstig aldring. Den har god presisjon og stabilitet. Hele maskinen er en kombinert struktur, utstyrt med et PLS-system, og har sterk mobilitet.

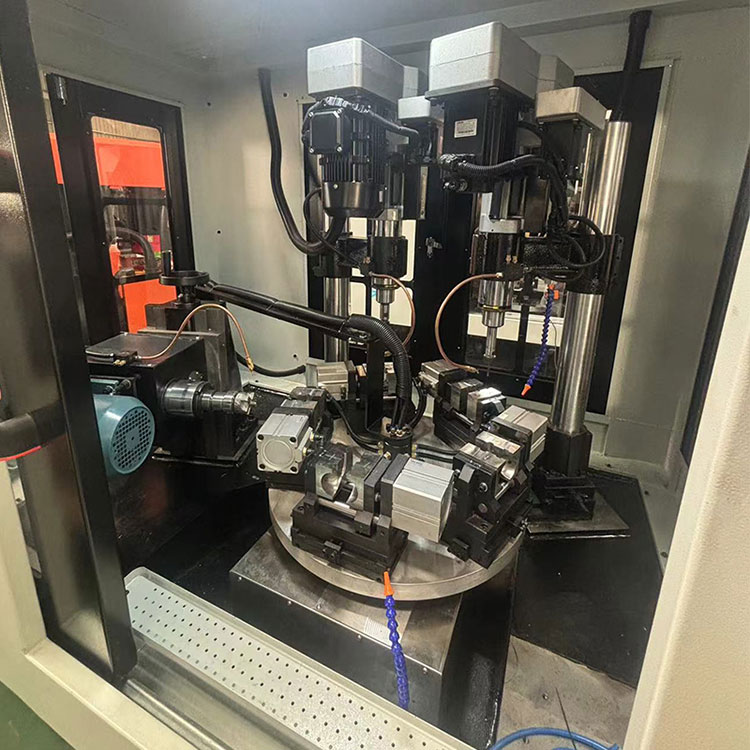

1 bore- og tappehode, borekapasitet: 16 mm for ståldeler, 20 mm for aluminiumsdeler, boreslag 100 spesifikasjoner, matemodus: servomating, én hovedmotor: 3KW, krafthodet og delens behandlingshull kan justeres manuelt og ned, før justering, løsne de to boltene på den øvre og nedre overflaten av sleiden, roter håndhjulet for å heve og senke strømhodet, og stram de to boltene etter at strømhodet er plassert for å forhindre at strømhodet glir av seg selv; 2 borekrafthoder: borekapasitet: 13 mm for ståldeler, 16 mm for aluminiumsdeler, boreslag 80 spesifikasjoner, matemodus: servomating, én hovedmotor: 2,3KW, bore- og tappekrafthoder (JT16) er vertikalt installert, og senterhøyden på delene kan justeres manuelt opp og ned. Utstyrt med en fem-stasjons automatisk delt dreieskive for å oppnå posisjonering av fem stasjoner, og hvert verktøy kan justeres forover, bakover, venstre og høyre. Enkel å laste og losse. Hver spindel har uavhengige kontroll- og manuelle justeringsfunksjoner. Spindellagrene er alle Harbin-lagre; intermitterende automatisk smøresystem oljer, borekrafthode og tappekrafthode har funksjoner for hurtig forover, sakte fremover, arbeid forover og raskt bakover.

Prosessflyt: start maskinen → last materialet manuelt til lasteposisjonen → drei dreieskiven til den første stasjonen → tre stasjoner behandle boring og tapping samtidig → manuell lossing → gå inn i den andre syklusen.
